BDA CS 300 – 06/15 – REV. B Page 17 / 84

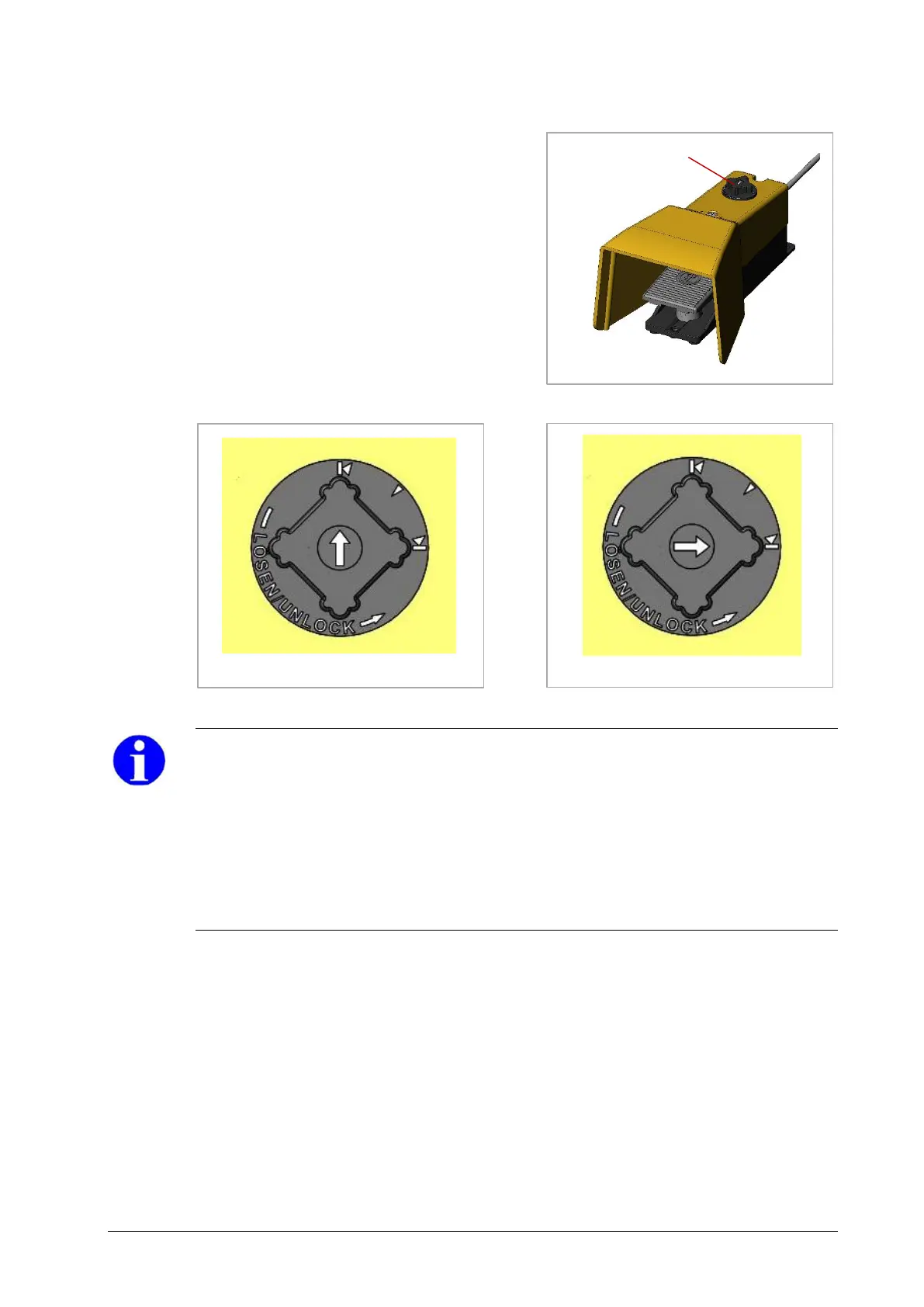

4.4.7 Fußschalter
Der Fußschalter ist mit einer Sicherheits-
sperre 1 versehen, die ein Betätigen der
Maschine nach voll durchgetretenem Fuß-
schalters nicht mehr möglich macht. Der Pfeil
des Entriegelungsschalters steht in der
verriegelten Position auf 3 Uhr (Abb. 4.18).
Durch das Drehen der Fußschalter-Ent-
riegelung (Pfeil) gegen den Uhrzeigersinn auf
die 12 Uhr Position (Abb. 4.17) wird die
Sicherheitssperre wieder gelöst. Die elek-
trische Crimpmaschine CS 300 ist nun wieder
einsatzbereit.
HINWEIS
+ Bei voll durchgetretenem Fußschalter verriegelt die Sicherheitssperre. Der Pfeil des
Entriegelungsschalters steht in der verriegelten Position auf 3 Uhr. Der Entriegelungs-
schalter muss durch Drehen des Pfeils gegen den Uhrzeigersinn in die 12 Uhr Position
gebracht werden, damit die elektrische Crimpmaschine CS 300 wieder einsatzbereit ist.
+ Bitte berücksichtigen Sie, dass der Fußschalter nur bei ständiger Betätigung den vollen
Arbeitszyklus vornimmt.
+ Beim Loslassen des Drucktasters oder Fußschalters wird der Crimpvorgang unter-
brochen. Mit erneutem Betätigen wird der Crimpvorgang bis zur endgültigen Fertig-
stellung fortgesetzt!
Sicherheitssperre verriegelt
