it
138 WILO SE 2019-11
la menù principale. La pompa continua a funzionare con le imposta-
zioni di fabbrica.
▪Dopo l’attivazione dell’aerazione è possibile eseguire le altre impo-
stazioni.
▪Nel menù “Prime impostazioni” è possibile selezionare e impostare,
tra l’altro, lingua, unità, applicazioni e funzionamento a regime ri-
dotto. La conferma delle impostazioni selezionate avviene attraver-
so l’attivazione di “Chiudi impostazione”. Il display passa la menù
principale.
Schermata principale
Radiatore - Δp-v pressione differenziale
Funzionamento normale
Valore di consegna
prevalenza
Punto di lavoro:
Δp-v
Valori di misurazione:
Q =
H =
T fluido
=
P elett. =
W elett. =
10,3 m³/h
2,0 m
68,2 °C
160 W
42,0 kWh

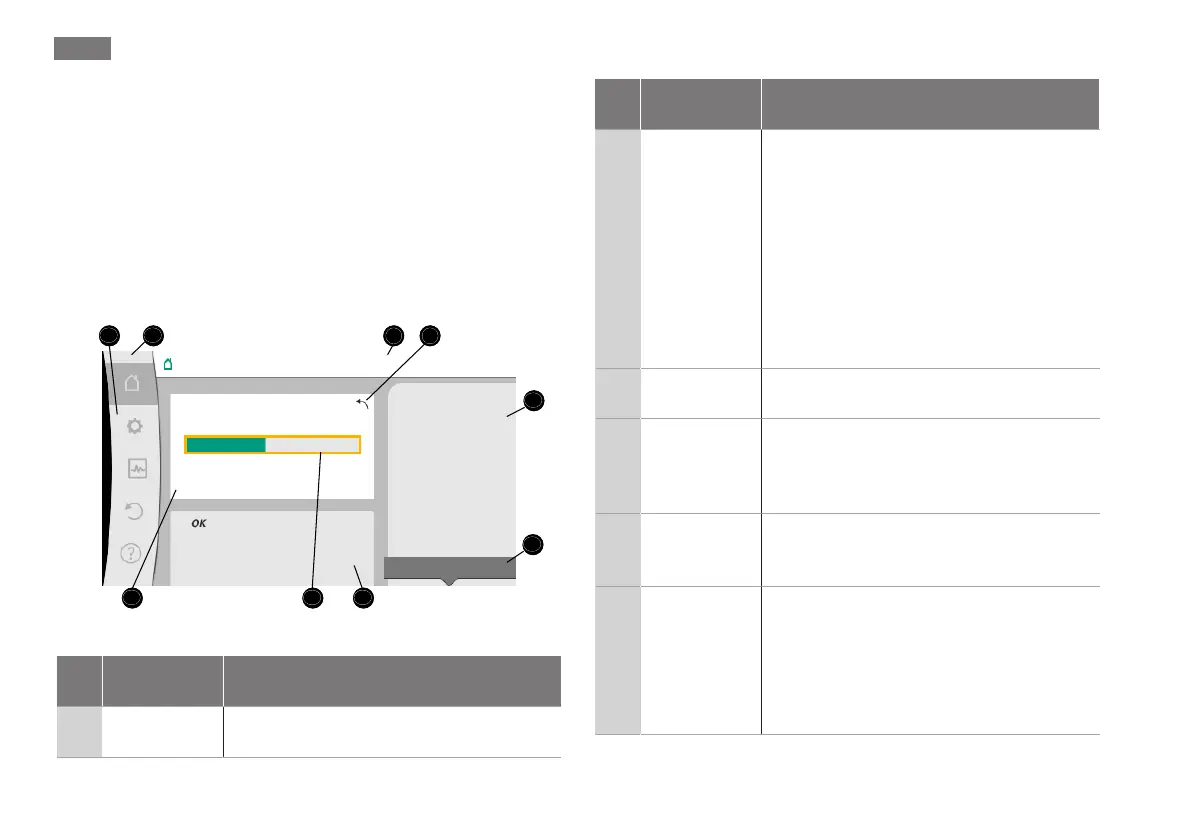

Fig.2: Schermata principale
Pos. Denomina-
zione
Spiegazione
1
Area menu
principale
Selezione dei vari menu principali
Pos. Denomina-
zione
Spiegazione
1.1
Range di sta-
to:
indicazione
delle informa-
zioni di pro-
cesso
, errore o av-
vertenza
Avviso di un processo in corso, segnalazio-
ne di avvertenza o guasto.
Blu: Indicazione di stato processo o comu-
nicazione (comunicazione modulo CIF)
Giallo: Allarme
Rosso: Errore
Grigio: In background non vi è alcun pro-
cesso, non vi è nessuna segnalazione di
guasto o avvertenza.
2
Riga del titolo Visualizzazione dell’applicazione e il modo
di regolazione impostato.
3
Campo di vi-
sualizzazione
valore di con-
segna
Visualizzazione dei valori di consegna at-
tualmente impostati.
4
Editor valori di
consegna
Cornice gialla: L’editor dei valori di conse-
gna viene attivato premendo il pulsante di
comando e consente la modifica dei valori.
5
Influssi attivi Visualizzazione degli influssi sul modo di
regolazione impostato
ad es. funzionamento a regime ridotto atti-
vo, No-Flow Stop OFF (vedere tabella “In-
flussi attivi”). Si possono visualizzare fino a
cinque influssi attivi.
