Startskärm
Värmeelement – differenstryckΔp-v
Normal drift
Börvärde
uppfordringshöjd
Driftspunkt:
Δp-v
Mätvärde:
Q =
H =
T Fluid =
Pelek. =
Welek. =
10,3m³/h
2,0m
68,2°C
160W
42,0kWh
Fler inställningar
1.1
1
2 6
7
3
4 5
8
6,1 m
6,9
1,0 12,0

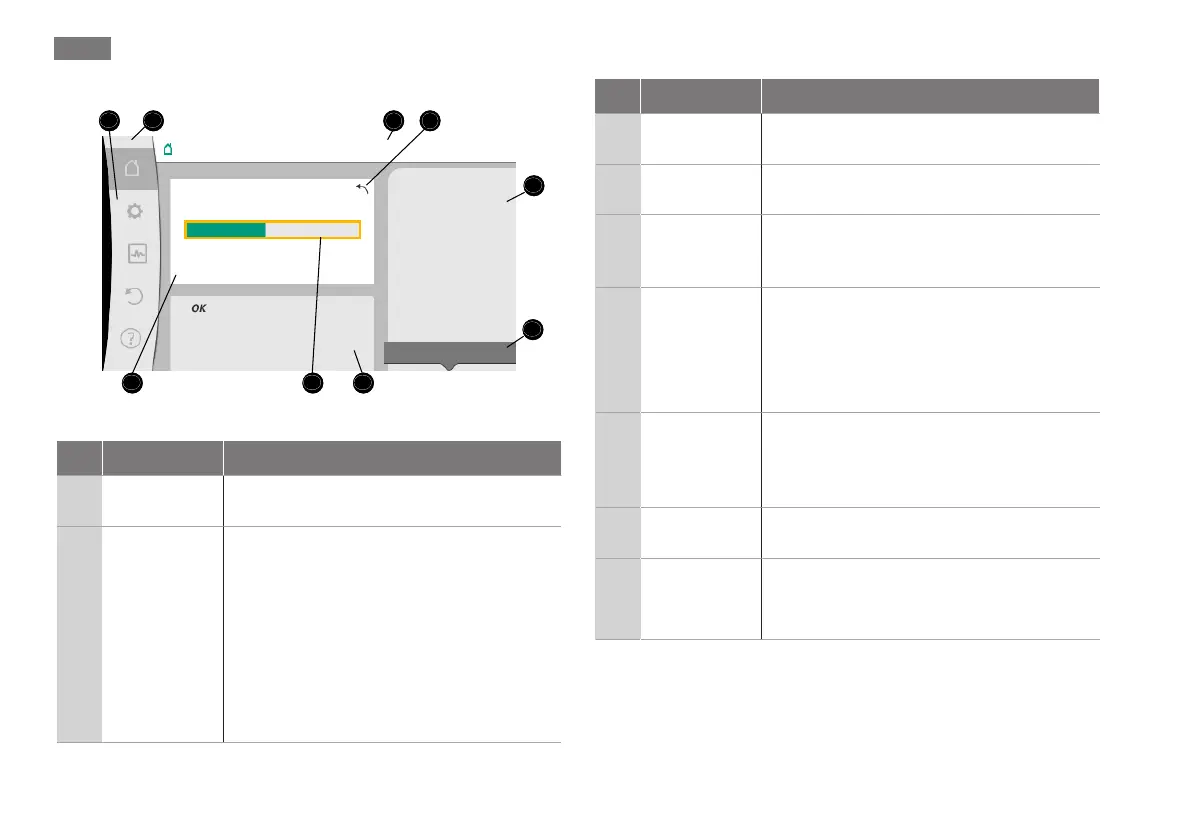

Fig.2: Startskärm
Pos. Beteckning Förklaring
1
Huvudmenyfäl
t
Välj mellan olika huvudmenyer
1.1
Statusfält:
Fel-,
varnings- eller
processinform
ationsmeddel
anden
Information om en pågående process. Ett
varnings- eller felmeddelande.
Blå: Status för process eller kommunikation
(CIF-modul kommunikation)
Gul: Varning
Röd: Fel
Grå: Det pågår en process i bakgrunden.
Inga varnings- eller felmeddelanden.
Pos. Beteckning Förklaring
2
Titelrad Visning av aktuell användning och
reglersätt.
3
Visningsfält
för börvärde
Visning av aktuella börvärden.
4
Börvärdesredi
gerare
Gul ram: Tryck på driftknappen för att
aktivera börvärdesredigeraren och ändra
värden.
5
Aktiva
influenser
Visning av sådant som påverkar den
inställda regleringsdriften
t.ex. aktiv sänkdrift, No-Flow Stop OFF (se
tabellen ”Aktiva influenser”). Upp till fem
aktiva influenser kan visas.
6
Återställningsi
ndikering
Om börvärdesredigeraren är aktiv visas det
värde som ställdes in vid värdeändringen.
Pilen visar att det går att återgå till
föregående värde med tillbakaknappen.
7
Driftdata och
mätvärden
Visar aktuella driftdata och mätvärden.
8
Kontextmeny Ger kontextberoende alternativ i en egen
kontextmeny.
Tab.8: Startskärm
