252 WILO SE 2019-11
førsteinnstillinger ved å aktivere «Avslutte førsteinnstillinger».
Visningen skifter til hovedmenyen.
Hovedskjerm
Radiator - differansetrykk Δp-v
Normal drift
Settpunkt løftehøyde
Driftspunkt:
Δp-v
Måleverdier:
Q =
H =
T Fluid =
P elek. =
W elek. =
10,3m³/h
2,0m
68,2°C
160W
42,0kWh
Ytterligere innstillinger
1,1
1
2 6
7
3
4 5
8
6,1m
6,9
1,0 12,0

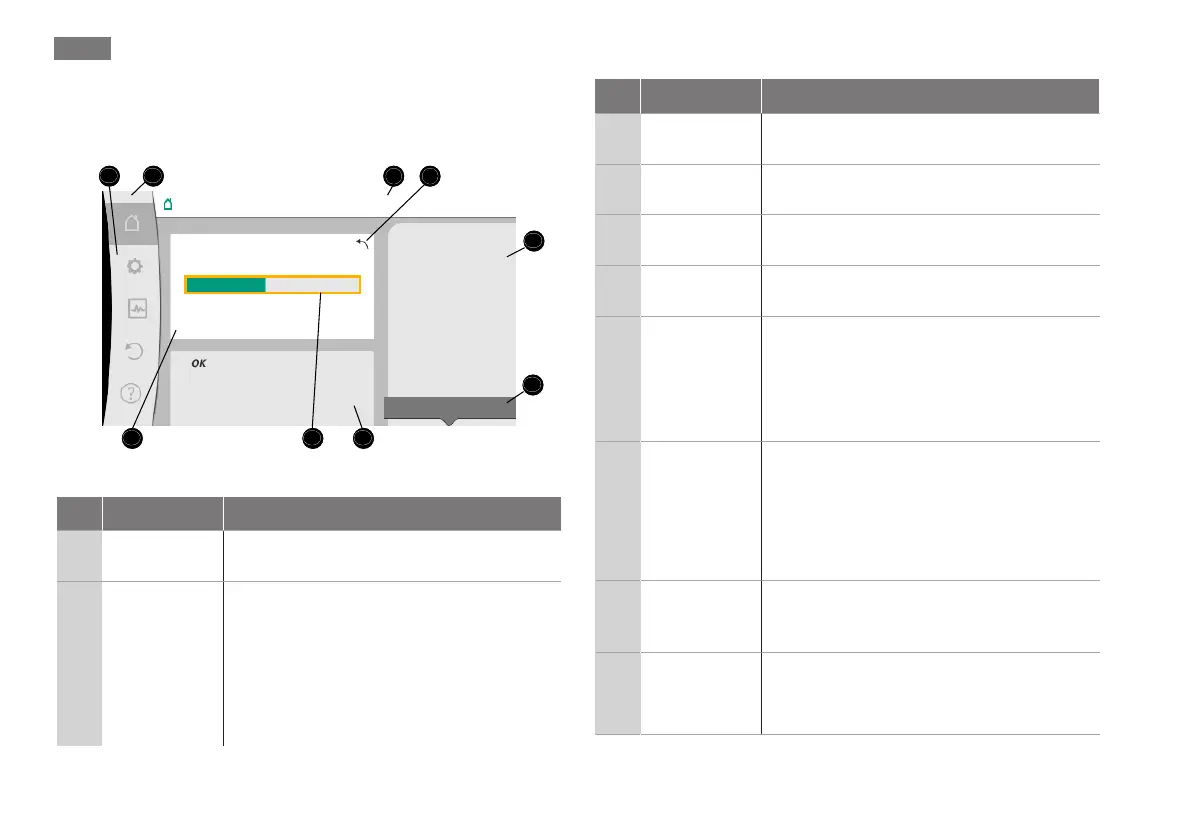

Fig.2: Hovedskjerm
Pos. Betegnelse Forklaring
1
Hovedmenyo
mråde
Valg av forskjellige hovedmenyer
1.1
Statusområde:
Feil-, varsel-
eller
prosessinform
asjons-visning
Informasjon om en pågående prosess, en
varsel- eller feilmelding.
Blå: Prosess eller kommunikasjons-status
(CIF-modul-kommunikasjon)
Gul: Advarsel
Rot: Feil
Pos. Betegnelse Forklaring
Grå: Ingen bakgrunnsprosess, ingen varsel-
eller feilmeldinger.
2
Tittellinje Aktuelt innstilt applikasjon og
reguleringstype.
3
Settpunkt-
visningsfelt
Viser aktuelt innstilte settpunkter.
4
Settpunktedit
or
Gul ramme: Aktiver settpunkteditoren ved å
trykke på betjeningsknappen.
5
Aktive
påvirkninger
Viser påvirkninger på den innstilte
reguleringsmodusen
f.eks. aktiv senkedrift, No-Flow Stop OFF
(se tabell «Aktive påvirkninger»). Det kan
vises opptil fem aktive påvirkninger.
6
Tilbakesetting
sinformasjon
Ved aktiv settpunkteditor vises
settpunktverdien som var innstilt før
endringen.
Pilen indikerer at man kan sette
settpunktet tilbake på sin forrige verdi med
tilbake-tasten.
7
Driftsdata- og
måleverdiomr
åde
Viser aktuelle driftsdata og måleverdier.
8
Henvisning til
kontekstmeny
Flere kontekstavhengige alternativer på en
egen kontekstmeny.
Tab.8: Hovedskjerm
