Startskærm
Radiator - differenstryk Δp-v
Normalt drift
Nominel værdi løftehøjde
Driftspunkt:
Δp-v
Måleværdier:
Q =
H =
T Fluid =
P elek. =
W elek. =
10,3 m³/h
2,0 m
68,2 °C
160 W
42,0 kWh
Andre indstillinger
1.1
1
2 6
7
3
4 5
8
6,1m
6,9
1,0 12,0

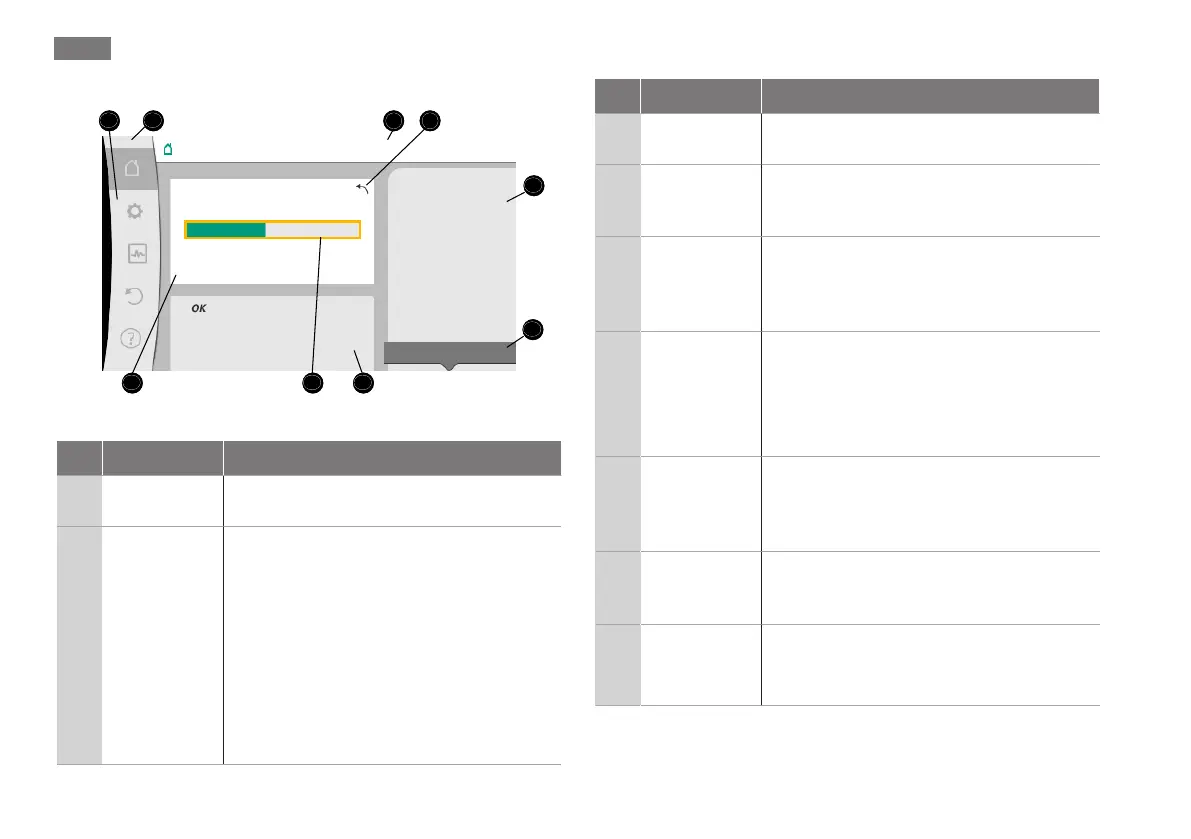

Fig.2: Startskærm
Pos. Betegnelse Forklaring
1
Hovedmenu-
område
Valg af forskellige hovedmenuer
1.1
Statusområde:
Visning af fejl,
advarsler og
procesinfor-
mation
Henvisning til en igangværende proces, en
advarsel eller en fejlmelding.
Blå: Visning af proces eller kommunika-
tionsstatus (CIF-modul kommunikation)
Gul: Advarsel
Rød: Fejl
Grå: Der kører ingen processer i baggrun-
den, der foreligger ingen advarsler og heller
ingen fejlmeldinger.
Pos. Betegnelse Forklaring
2
Titellinje Visning af aktuelt indstillet anvendelse og
reguleringstype.
3
Visningsfelt
for nominel
værdi
Visning af aktuelt indstillede værdier.
4
Editor for no-
minel værdi
Gul ramme: Editoren for nominel værdi er
aktiveret med et tryk på betjeningsknap-
pen, og der kan foretages ændringer af
værdierne.
5
Aktive påvirk-
ninger
Visning af påvirkninger på den indstillede
regulerede drift
f.eks. aktiv natsænkning, No-Flow Stop
OFF (se tabellen "Aktive påvirkninger").
Der kan vises op til fem aktive påvirkninger.
6
Nulstillings-
anvisning
Ved aktiv editor for nominel værdi vises den
værdi, der var indstillet inden ændringen.
Pilen viser, at der kan vendes tilbage til den
foregående værdi ved hjælp af returtasten.
7
Driftsdata og
måleværdi-
område
Visning af aktuelle driftsdata og målevær-
dier.
8
Kontekstme-
nuhenvisning
Tilbyder kontekstrelaterede muligheder i en
egen kontekstmenu.
Tab.8: Startskærm
