Inbouw- en bedieningsvoorschriften Wilo-Stratos MAXO/-D/-Z 91
Startscherm
Radiator - verschildruk Δp-v
Normaal bedrijf
Gewenste waarde
opvoerhoogte
Bedrijfspunt:
Δp-v
Meetwaarden:
Q =
H =
T
vloeistof
=
P elek. =
W elek. =
10,3 m³/h
2,0 m
68,2 °C
160 W
42,0 kWh

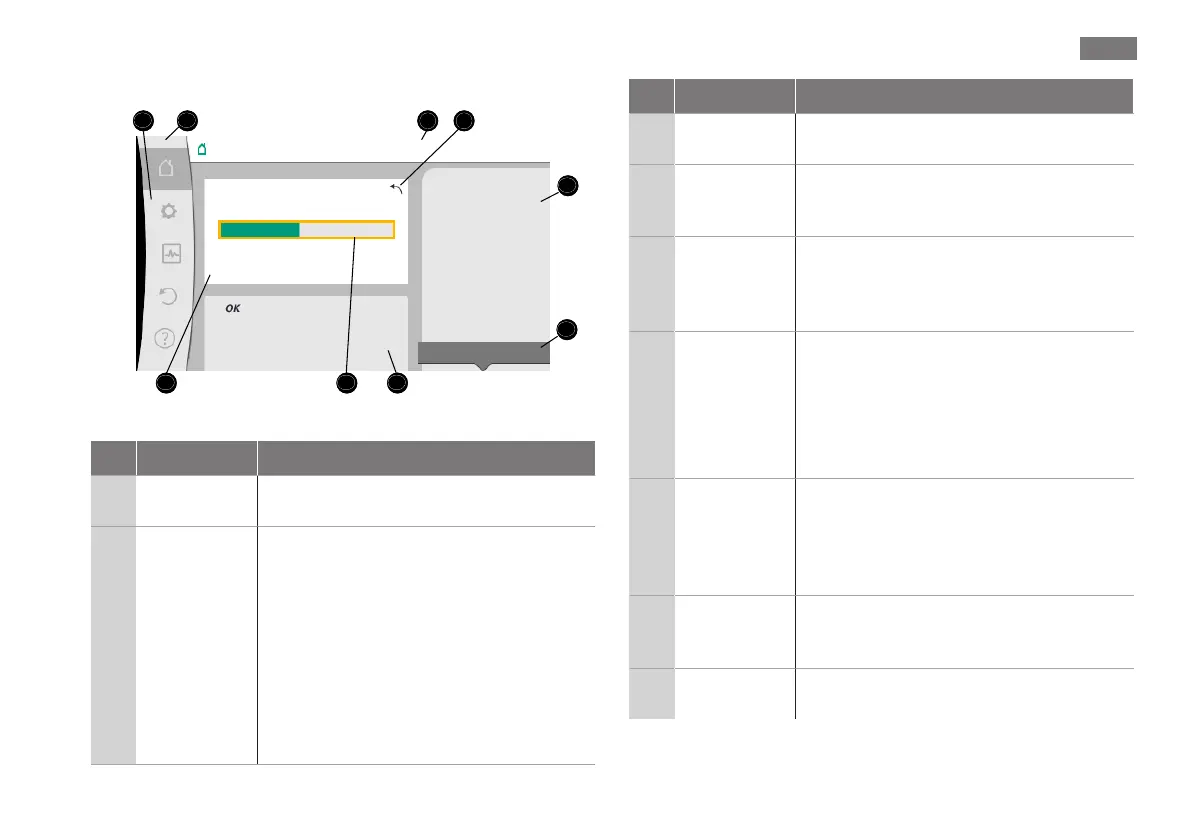

Fig.2: Startscherm
Pos. Omschrijving Verklaring
1
Hoofdmenu-
bereik
Selectie verschillende hoofdmenu's
1.1
Statusbereik:
fout-, waar-
schuwing- of
procesinfor-
matieweerga-
ve
Verwijzing naar een lopend proces, een
waarschuwing of foutmelding.
Blauw: Proces- of communicatiestatus-
weergave (CIF-module communicatie)
Geel: Waarschuwing
Rood: Storing
Grijs: Er loopt geen proces op de achter-
grond, er is geen waarschuwing of foutmel-
ding actief.
Pos. Omschrijving Verklaring
2
Koptekst Weergave actueel ingestelde toepassing en
regelingsmodus.
3
Gewenste
waarde-weer-
gaveveld
Weergave actueel ingestelde gewenste
waarde.
4
Gewenste
waarde-editor
Geel kader: De gewenste waarde-editor is
door drukken van de bedieningsknop geac-
tiveerd en er is een waardeverandering mo-
gelijk.
5
Actieve in-
vloeden
Weergave van invloeden op het ingestelde
regelbedrijf
bijv. actieve nachtverlaging, No-Flow Stop
UIT (zie tabel „Actieve invloeden”). Er
kunnen tot vijf actieve invloeden worden
weergegeven.
6
Resetinstruc-
tie
Toont bij actieve gewenste waarde-editor
de voor de waardeverandering ingestelde
waarde.
De pijl toont, dat met de terugtoets naar de
vorige waarde kan worden teruggekeerd.
7
Bedrijfsgege-
vens en meet-
waardebereik
Weergave van actuele bedrijfsgegevens en
meetwaarden.
8
Context-me-
nuaanduiding
Biedt contextgerelateerde opties in een ei-
gen contextmenu.
