12
Parti dell'apparecchio
Panoramica (fig. I)
1 Mandrino lettato
2 Scala graduata
3 Interruttore a levetta
4 Leva posteriore
5 Leva anteriore
6 Bussola lettata
7 Controdado
8 Imboccatura
Dati tecnici
Art. 5964 094 803
Corsa 0 - 8 mm
Peso 1,1 kg
Lunghezza/Larghezza 200 mm / 155 mm
Dadi di rivettatura M4 - M12
Viti di rivettatura M5 - M8
Peso della gamma di prodotti 3,5 kg
Uso
Avviso!
Nello scegliere il dado/la vite di rivettatura da
utilizzare, assicurarsi di rispettare il necessario
serraggio indipendentemente dal pezzo.
 Il ssaggio corretto altrimenti non può essere
garantito.
Inserimento del mandrino lettato [g. I]
▸ Avvitare l’imboccatura [8] corrispondente con il
controdado [7] nella bussola lettata anteriore e
da dietro inserire il mandrino lettato nella pinza.
Posizione iniziale dell’apparecchio [g. II]
▸ Spingere l’interruttore a levetta [3] verso l’alto in
posizione iniziale.
▸ Se la scala graduata [2] non è in posizione zero,
ruotare la leva posteriore [4] in senso orario, no
a portare la scala graduata [2] sullo zero.
Assicurarsi che le due leve siano parallele.
Montaggio del dado/della vite di rivetta-
tura [g. I/II]
▸ Avvitare completamente la vite/il dado di rivetta-
tura sul mandrino lettato [1].
L’ultima lettatura [X] del
mandrino deve essere visibile sul
bordo anteriore del dado di
rivettatura.
▸ Bloccare l’imboccatura [8] con il controdado [7] .

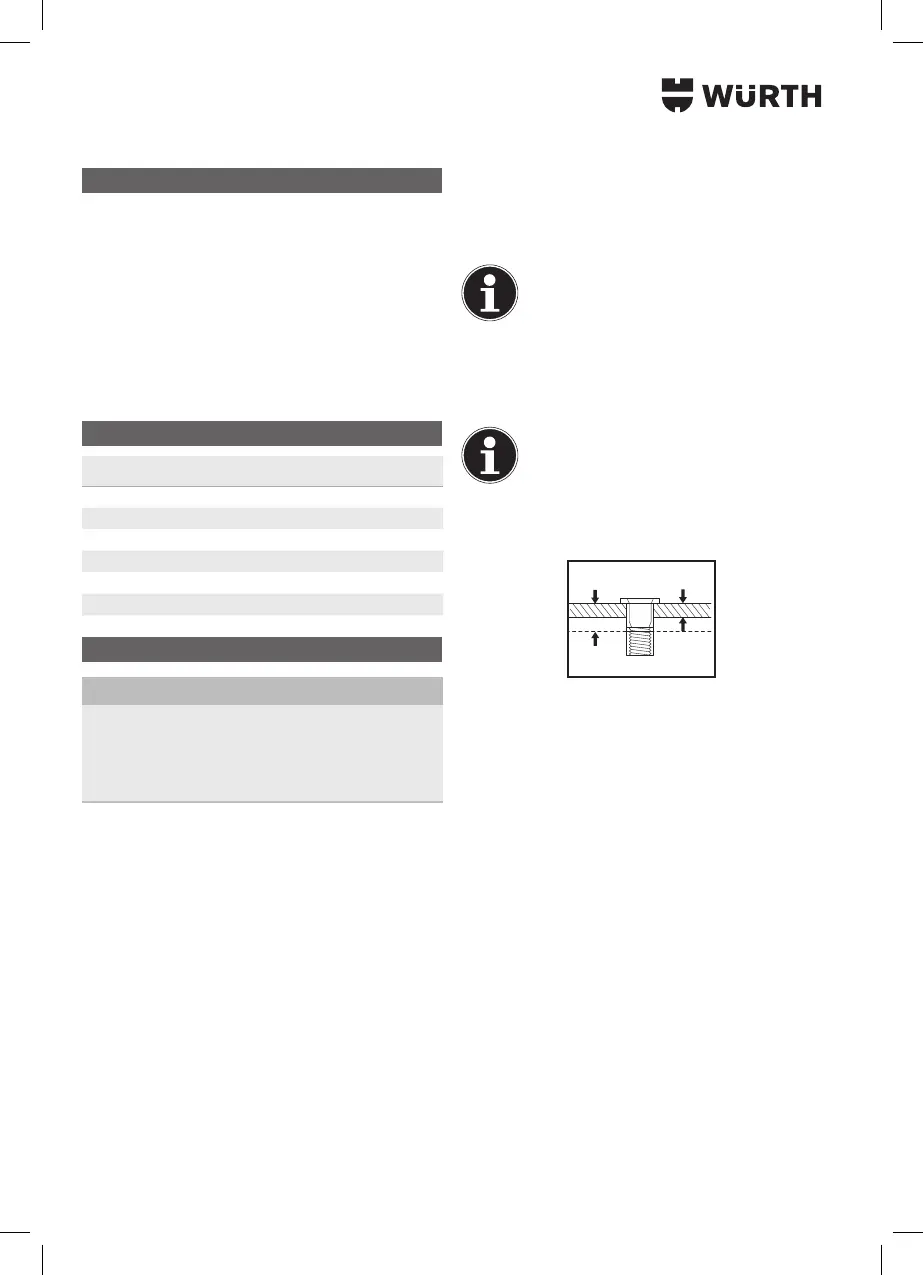

Determinazione della corsa
La corsa corretta può essere determinata
nell’ambito di prove pratiche su un
pezzo campione e letta sulla scala
graduata.
Dopo ogni passaggio, la corsa deve essere ripor-
tata a zero, nella prova pratica la corsa viene
utilizzata come corsa operativa.
La corsa è data dal serraggio massimo [Y] del
dado/della vite di rivettatura meno lo spessore del
materiale [Z] del pezzo.
Il serraggio massimo del dado/della vite di rivetta-
tura è riportato nelle informazioni sul prodotto del
dado/della vite di rivettatura utilizzati.
Serraggio [g. III]
▸ Assicurarsi che l’interruttore a levetta [3] sia in
posizione iniziale
.
▸ Inserire il dado/la vite di rivettatura nel pezzo
preparato
.
▸ Con entrambe le mani divaricare le impu-
gnature della leva [4]/[5] e osservare la scala
graduata.
▸ Continuare a serrare il dado/la vite di rivettatura
no a raggiungere la corsa utile precedentemente
determinata.
