6
Geräteelemente
Übersicht (Abb. I)
1 Gewindedorn
2 Skala
3 Kippschalter
4 Hinterer Hebel
5 Vorderer Hebel
6 Gewindehülse
7 Kontermutter
8 Mundstück
Technische Daten
Art. 5964 094 803
Hub 0 - 8 mm
Gewicht 1,1 kg
Länge / Breite 200 mm / 155 mm
Einnietmuttern M4 - M12
Einnietschrauben M5 - M8
Gewicht des Sortiments 3,5 kg
Bedienung
Achtung !
Bei der Wahl der zu setzenden Einnietmutter/-
schraube ist darauf zu achten, dass abhängig
vom Werkstück der erforderliche Klemmbereich
eingehalten wird.
 Die richtige Fixierung kann andernfalls nicht
garantiert werden.
Einsetzen des Gewindedorns [Abb. I]
Das zugehörige Mundstück [8] mit Konter-
mutter [7] in die vordere Gewindehülse ein-
schrauben und den Gewindedorn von hinten in
die Setzzange einstecken.
Ausgangsposition des Geräts [Abb. II]
Kippschalter [3] in Ausgangsposition nach oben
drücken.
Falls sich die Skala [2] nicht in Nullstellung
bendet, hinteren Hebel [4] im Uhrzeigersinn
drehen, bis die Skala [2] auf Null steht.
Darauf achten, dass die beiden Hebel parallel
zueinander stehen.
Montage Einnietmutter/-schraube [Abb. I/II]
Einnietmutter/-schraube vollständig auf den
Gewindedorn [1] drehen.
Der letzte Gewindegang [X] des
Zugdornes muss an der Vorder-
kante der Einnietmutter sichtbar
sein.
Das Mundstück [8] mit der Kontermutter [7]
feststellen.
Hub ermitteln
Der korrekte Hub lässt sich am besten im
praktischen Versuch an einem Testwerk-
stück ermitteln und an der Skala ablesen.
Nach jedem Arbeitsgang muss der Hub
wieder auf Null gestellt werden, wobei der im
praktischen Versuch ermittelte Hub als Arbeitshub
verwendet wird.
<
=

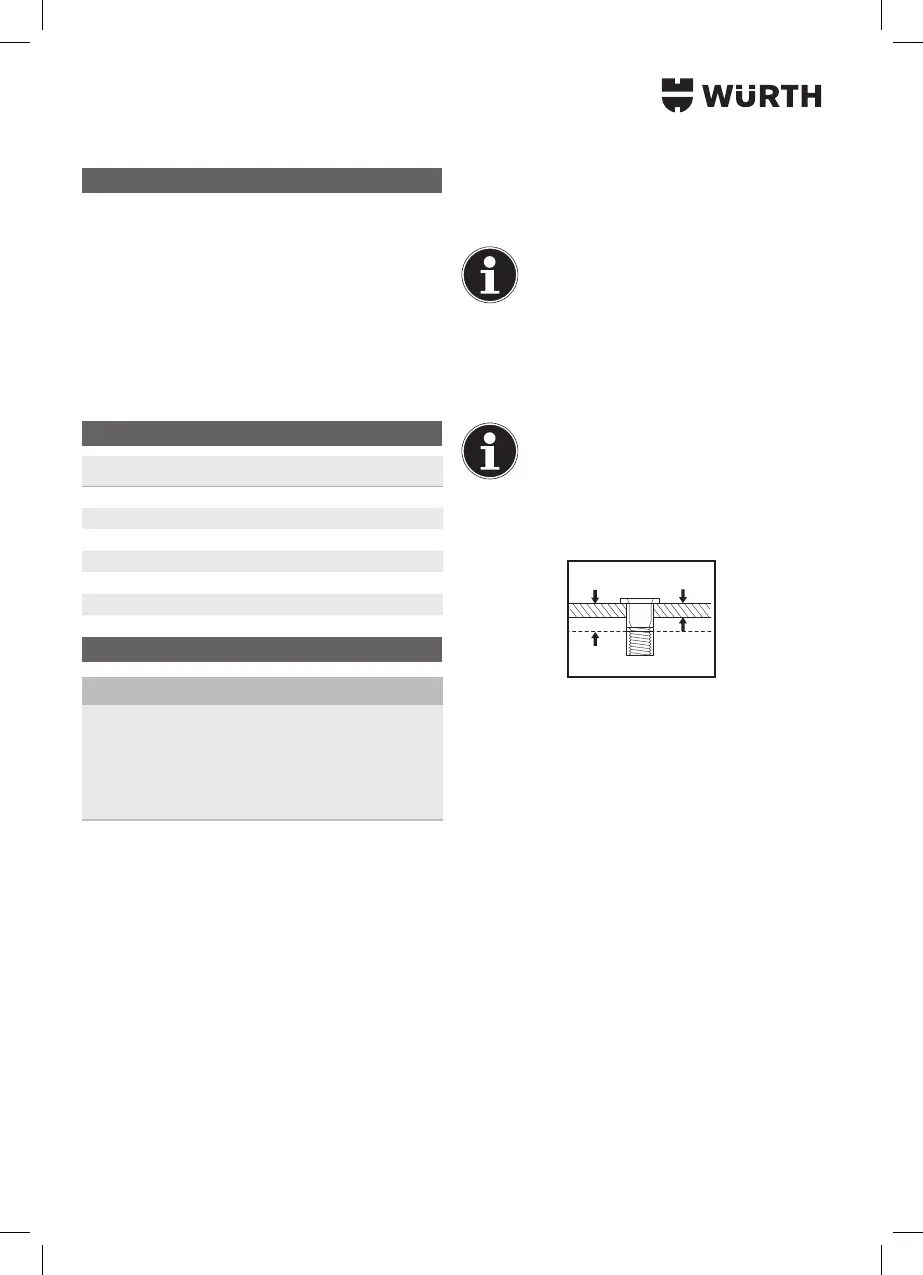

Der Hub ergibt sich aus dem maximalen Klemmbe-
reich [Y] der Einnietmutter/-schraube abzüglich der
Materialstärke [Z] des Werkstückes.
Der maximale Klemmbereich der Einnietmutter/-
schraube ist der Produktinfo der eingesetzten Einniet-
mutter/- schraube zu entnehmen.
Ziehen [Abb. III]
Darauf achten, dass sich der Kippschalter [3] in
Ausgangsposition
bendet.
Einnietmutter/-schraube in das vorbereitete Werk-
stück einsetzen
.
Die Hebel [4]/[5] mit beiden Händen auseinan-
derdrücken
und die Skala beobachten.
Einnietmutter/-schraube solange ziehen, bis der
vorher ermittelte Arbeitshub erreicht wird.
