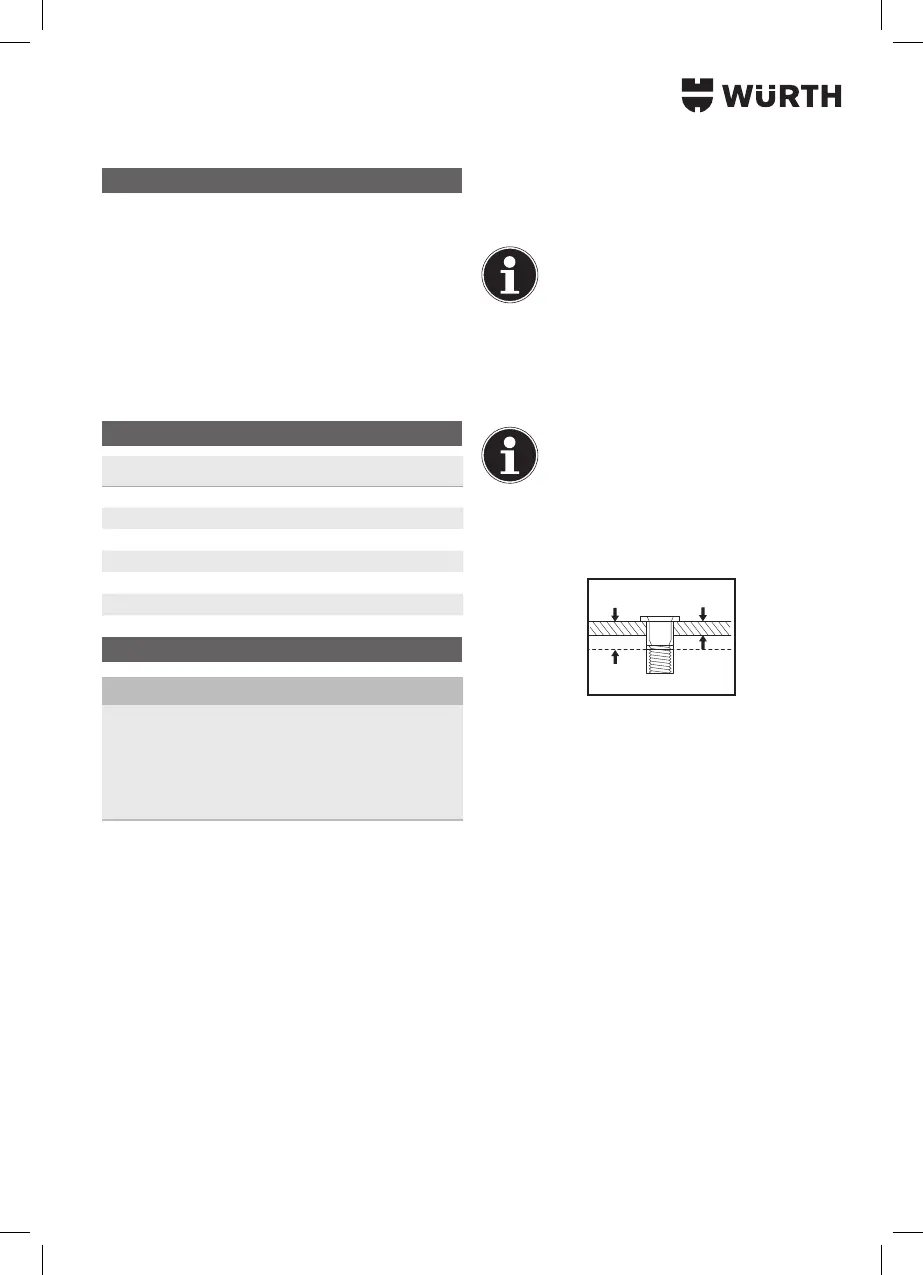

45
Elementy urządzenia
Przegląd (rys. I)
1 Trzpień gwintowany
2 Skala
3 Przełącznik
4 Tylna dźwignia
5 Przednia dźwignia
6 Tuleja gwintowana
7 Nakrętka zabezpieczająca
8 Nasadka
Dane techniczne
Art. 5964 094 803
Skok 0–8 mm
Masa 1,1 kg
Długość/szerokość 200 mm / 155 mm
Nitonakrętki M4 - M12
Nitośruby M5 - M8
Masa asortymentu 3,5 kg
Obsługa
Uwaga!
Przy doborze osadzanej nitonakrętki/nitośruby
należy zwrócić uwagę na to, aby przestrzegać
wymaganego zakresu zaciskania zależnego od
obrabianego przedmiotu.
 Wprzeciwnym razie nie można zagwaranto-
wać prawidłowego zamocowania.
Wkładanie trzpienia gwintowanego [rys. I]
Przykręcić odpowiednią nasadkę [8] do przed-
niej tulei gwintowanej nakrętką zabezpiecza-
jącą [7] i włożyć trzpień gwintowany od tyłu do
nitownicy.
Położenie wyjściowe urządzenia [rys. II]
Nacisnąć przełącznik [3] do góry, ustawiając go
w pozycji wyjściowej.
Jeśli skala [2] nie znajduje się w położeniu
zerowym, obrócić tylną dźwignię [4] w prawo
i ustawić skalę [2] na zero.
Zwrócić uwagę na to, aby obie dźwignie były
ustawione równolegle względem siebie.
Montaż nitonakrętki/nitośruby [rys. I/II]
Całkowicie nakręcić nitonakrętkę/nitośrubę na
trzpień gwintowany [1].
Przy przedniej krawędzi
nitonakrętki musi być widoczny
ostatni zwój gwintu [X] trzpienia
ciągnącego.
Unieruchomić nasadkę [8] nakrętką zabezpie-
czającą [7].
Ustalenie skoku
W celu ustalenia prawidłowego skoku
należy przeprowadzić praktyczną próbę
przy użyciu testowego obrabianego
przedmiotu i odczytać skok za pomocą
skali.
Po każdej operacji należy ponownie ustawić skok
na zero – skok ustalony podczas praktycznej próby
może być użyty jako skok roboczy.
<
=
Skok jest obliczany jako różnica maksymalnego
zakresu zaciskania [Y] nitonakrętki/nitośruby i gru-
bości materiału [Z] obrabianego przedmiotu.
Maksymalny zakres zaciskania nitonakrętki/
nitośruby jest podany w opisie artykułu zastosowa-
nej nitonakrętki/nitośruby.
Dociąganie [rys. III]
Zwrócić uwagę, aby przełącznik [3] znajdował
się w pozycji wyjściowej
.
Umieścić nitonakrętkę/nitośrubę w przygoto-
wanym przedmiocie obrabianym
.
Rozsunąć dźwignie [4]/[5] obiema rękoma
i obserwować skalę.
Dociągać nitonakrętkę/nitośrubę tak długo,
aż zostanie osiągnięty ustalony wcześniej skok
roboczy.
