Elementi uređaja
Pregled (sl. I)
1 trn sa navojem
2 skala
3 dvopoložajni prekidač
4 zadnja ručka
5 prednja ručka
6 čaura s navojem
7 kontranavrtka
8 izlazni deo
Tehnički podaci
Art. 5964 094 803
Hod 0 - 8 mm
Težina 1,1 kg
Dužina / širina 200 mm / 155 mm
Zakivne navrtke M4 - M12
Zakivni zavrtnji M5 - M8
Težina artikla 3,5 kg
Rukovanje
Pažnja !
Prilikom izbora zakivnih navrtki / zakivnih
zavrtanja treba da se vodi računa o tome da se
poštuje neophodan opseg zatezanja koji zavisi od
radnog komada.
 Inače ne može da se obezbedi pravilno
pričvršćivanje.
Umetanje trna s navojem [sl. I]
▸ Pripadajući izlazni deo [8] sa kontranavrtkom [7]
uvijte u prednju čauru s navojem pa trn s navojem
otpozadi stavite u klešta za zakivanje.
Početni položaj uređaja [sl. II]
▸ Dvopoložajni prekidač [3] gurnite nagore u
početni položaj.
▸ Ako se skala [2] ne nalazi na nuli, zadnju ručku
[4] okrećite u smeru kazaljke na časovniku, sve
dok skala [2] ne dođe na nulu.
Pritom pazite na to da obe ručke stoje paralelno
jedna u odnosu na drugu.
Montaža zakivne navrtke / zakivnog
zavrtnja [sl. I/II]
▸ Zakivnu navrtku / zakivni zavrtanj navrnite do
kraja na trn s navojem [1].
Zadnji korak navoja [X] zatez-
nog trna mora da se vidi sa
prednje strane zakivne navrtke.
▸ Izlazni deo [8] ksirajte pomoću kon-
tranavrtke[7].
Merenje hoda
Ispravan hod najbolje može da se izmeri
u praktičnom pokušaju na probnom
radnom komadu pa da se očita sa skale.
Posle svakog radnog koraka hod mora da
se vrati na nulu, pri čemu se kao radni hod koristi
hod koji je izmeren u praktičnom pokušaju.

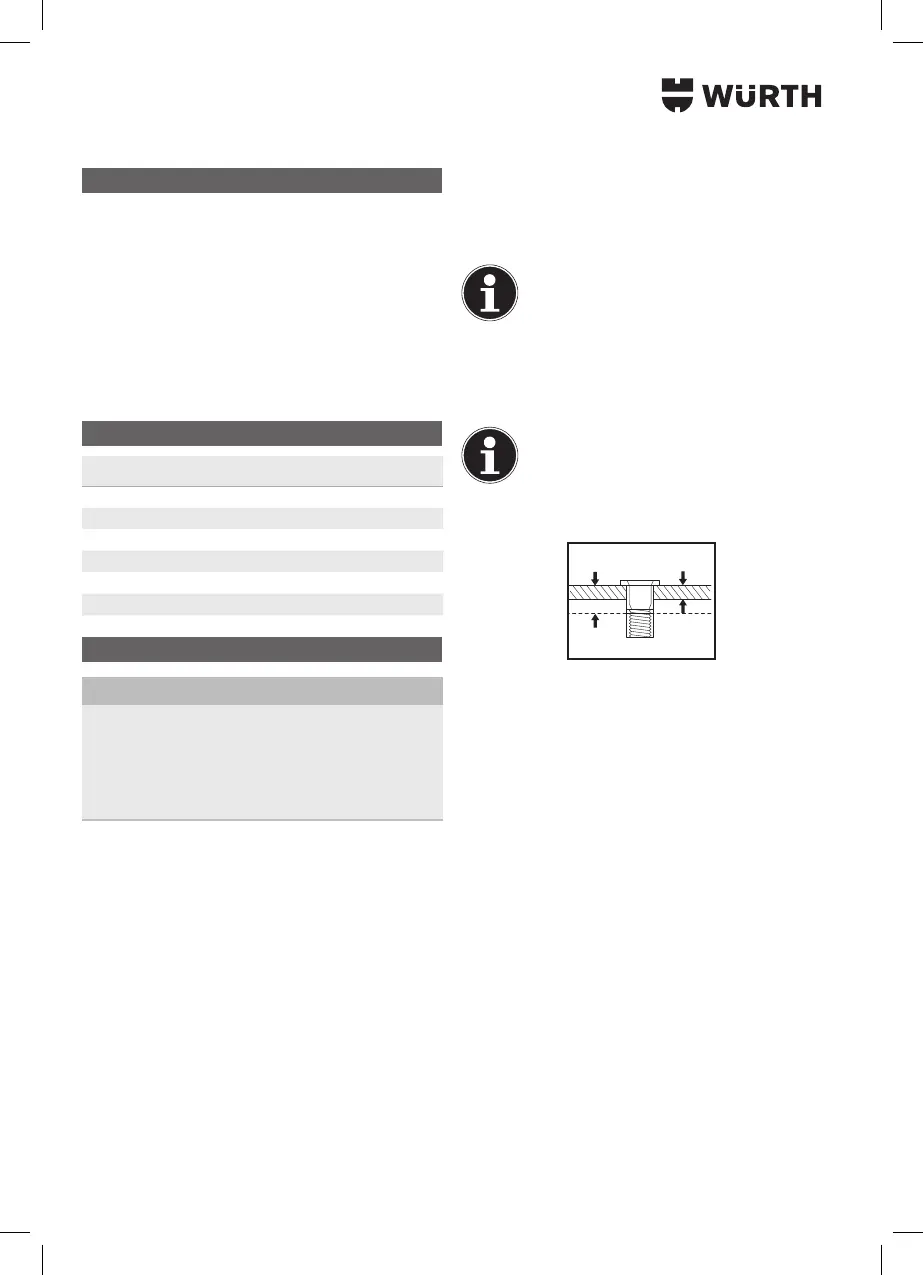

Hod je rezultat maksimalnog opsega zatezanja [Y]
zakivne navrtke / zakivnog zavrtnja minus debljina
materijala [Z] radnog komada.
Maksimalni opseg zatezanja zakivne navrtke /
zakivnog zavrtnja možete naći u informacijama
o proizvodu koje su priložene zakivnoj navrtki /
zakivnom zavrtnju.
Zatezanje [sl. III]
▸ Vodite računa o tome da se dvopoložajni
prekidač [3] nalazi u početnom položaju
.
▸ Zakivnu navrtku / zakivni zavrtanj stavite u prip-
remljeni radni komad
.
▸ Ručke [4]/[5] razvucite obema rukama i
posmatrajte skalu.
▸ Zakivnu navrtku / zakivni zavrtanj zatežite sve
dok se ne dostigne izmereni radni hod.
