Seadme elemendid
Ülevaade (joon. I)
1 Keermetorn
2 Skaala
3 Kipplüliti
4 Tagumine hoob
5 Eesmine hoob
6 Keermehülss
7 Vastumutter
8 Suudmetükk

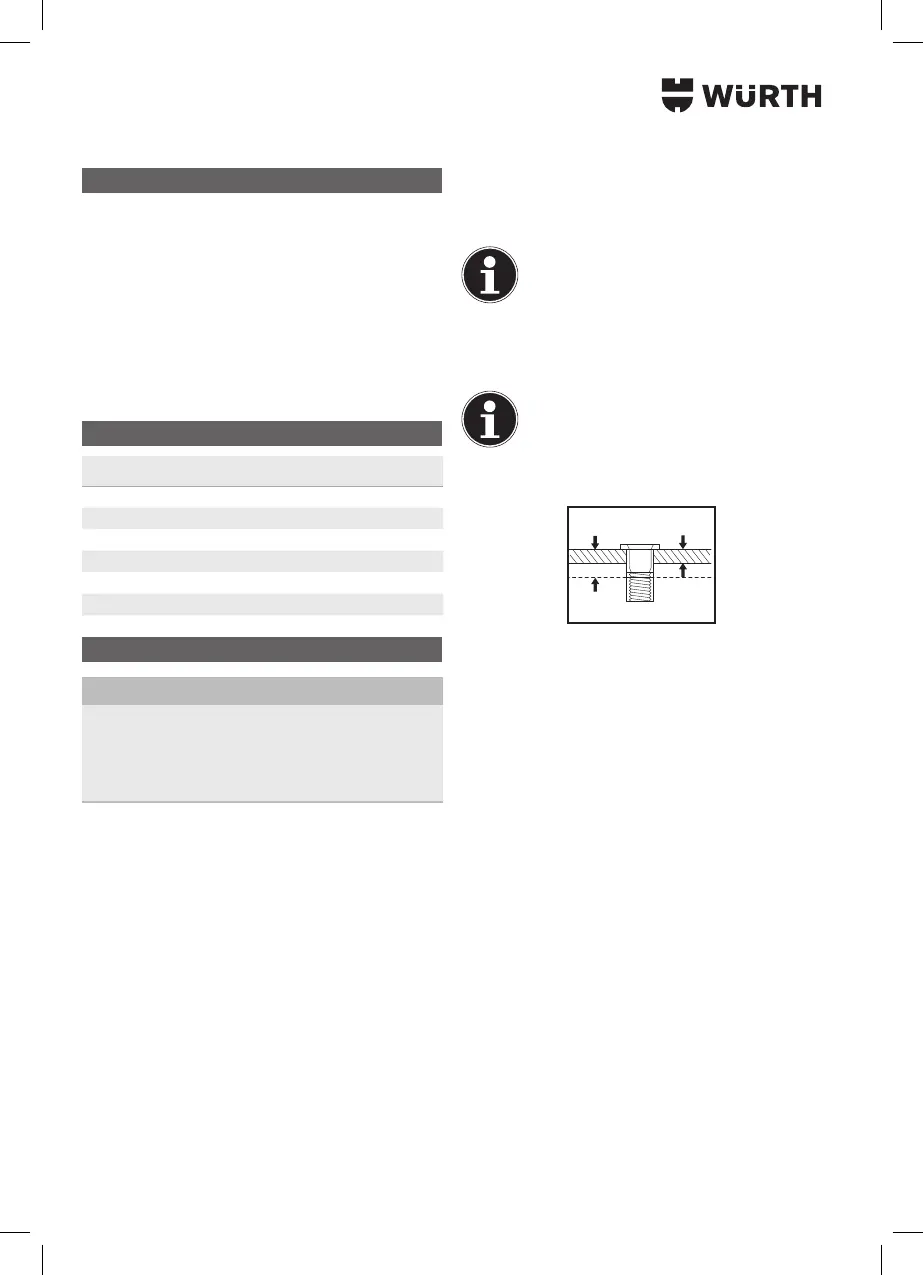

Tehnilised andmed
Art 5964 094 803
Käik 0 - 8 mm
Kaal 1,1 kg
Pikkus / laius 200 mm / 155 mm
Kinnineeditava otsaga mutrid M4 - M12
Neetpoldid M5 - M8
Sortimendi kaal 3,5 kg
Käsitsemine
Tähelepanu !
Paigaldatava neetmutri/-poldi puhul tuleb silmas
pidada, et töödetailist sõltuvalt peetakse nõutavast
kinnipingutuspiirkonnast kinni.
 Vastasel juhul ei saa korralikku kseerumist
garanteerida.
Keermetorni sissepanemine [joon. I]
▸ Keerake juurdekuuluv suudmetükk [8] koos
vastumutriga [7] eesmisesse keermehülssi ja pistke
keermetorn tagantpoolt paigaldustangidesse.
Seadme lähtepositsioon [joon. II]
▸ Vajutage kipplüliti [3] lähtepositsioonist ülespoole.
▸ Kui skaala [2] ei paikne nullasendis, siis pöörake
tagumist hooba [4] päripäeva, kuni skaala [2]
paikneb nullis.
Pidage silmas, et mõlemad hoovad paiknevad
üksteise suhtes paralleelselt.
Neetmutri/-poldi montaaž [joon. I/II]
▸ Keerake neetmutter/-polt täielikult keermetorni [1]
peale.
Tõmbetorni viimane keerme-
niit [X] peab olema neetmutri
esiserva juures nähtaval.
▸ Fikseerige suudmetükk [8] vastumutriga [7].
Töökäigu määramine
Korrektse töökäigu saab kõige paremini
testtoorikul praktilise katsega kindlaks
määrata ning skaalalt maha lugeda.
Iga talitluskäigu järel tuleb töökäik jälle nulli
seada; seejuures kasutatakse praktilise katse käigus
kindlaksmääratud töökäiku.
Töökäik lähtub neetmutri/-poldi maksimaalsest
kinnipingutuspiirkonnast [Y], millest lahutatakse
toorikumaterjali paksus [Z].
Neetmutri/-poldi maksimaalne kinnipingutuspiirkond
tuleb võtta paigaldatava neetmutri/-poldi tooteinfost.
Tõmbamine [joon. III]
▸ Pidage silmas, et kipplüliti [3] paikneb lähteposit-
sioonis
.
▸ Pange neetmutter/-polt ettevalmistatud toorikusse .
▸ Suruge hoobasid [4]/[5] mõlema käega laiali
ja jälgige skaalat.
▸ Tõmmake senikaua neetmutrit/-polti, kuni on
saavutatud eelnevalt määratud töökäik.
