Apparatets elementer
Oversigt (fig. I)
1 Gevinddorn
2 Skala
3 Vippekontakt
4 Bagerste håndtag
5 Forreste håndtag
6 Gevindbøsning
7 Kontramøtrik
8 Mundstykke
Tekniske data
Art. 5964 094 803
Slag 0 - 8 mm
Vægt 1,1 kg
Længde / Bredde 200 mm / 155 mm
Nittemøtrikker M4 - M12
Nitteskruer M5 - M8
Sortimentets vægt 3,5 kg
Betjening
OBS !
Ved valget af nittemøtrikker/- skruer skal man
være opmærksom på, at det nødvendige
spændeområde overholdes afhængigt af emnet.
 Ellers kan en rigtig ksering ikke garanteres.
Isætning af gevinddorn [Fig. I]
▸ Skru det tilhørende mundstykke [8] med kontra-
møtrik [7] i den forreste gevindbøsning og sæt
gevindedornen i tangen bagfra.
Apparatets udgangsposition [Fig. II]
▸ Tryk vippekontakten [3] i udgangsposition opad.
▸ Hvis ikke skalaen [2] bender sig i nulstilling,
drejes det bagerste håndtag [4] med uret, indtil
skalaen [2] står på nul.
Vær opmærksom på, at de to håndtag står paral-
lelt til hinanden.
Montage nittemøtrik/- skrue [Fig. I/II]
▸ Skru nittemøtrikken/- skruen fuldstændigt på
gevinddornen [1].
Den sidste skruegang [X] på
trækdornen skal være synlig på
nittemøtrikkens forkant.
▸ Lås mundstykket [8] med kontramøtrikken [7] fast.
Bestemmelse af vandring
Den korrekte vandring bestemmes bedst
via praktiske forsøg på et testemne og
aæsses på skalaen.
Efter hver arbejdsgang skal vandringen
nulstilles, hvorved den via praktiske forsøg bestemte
vandring anvendes som arbejdsvandring.

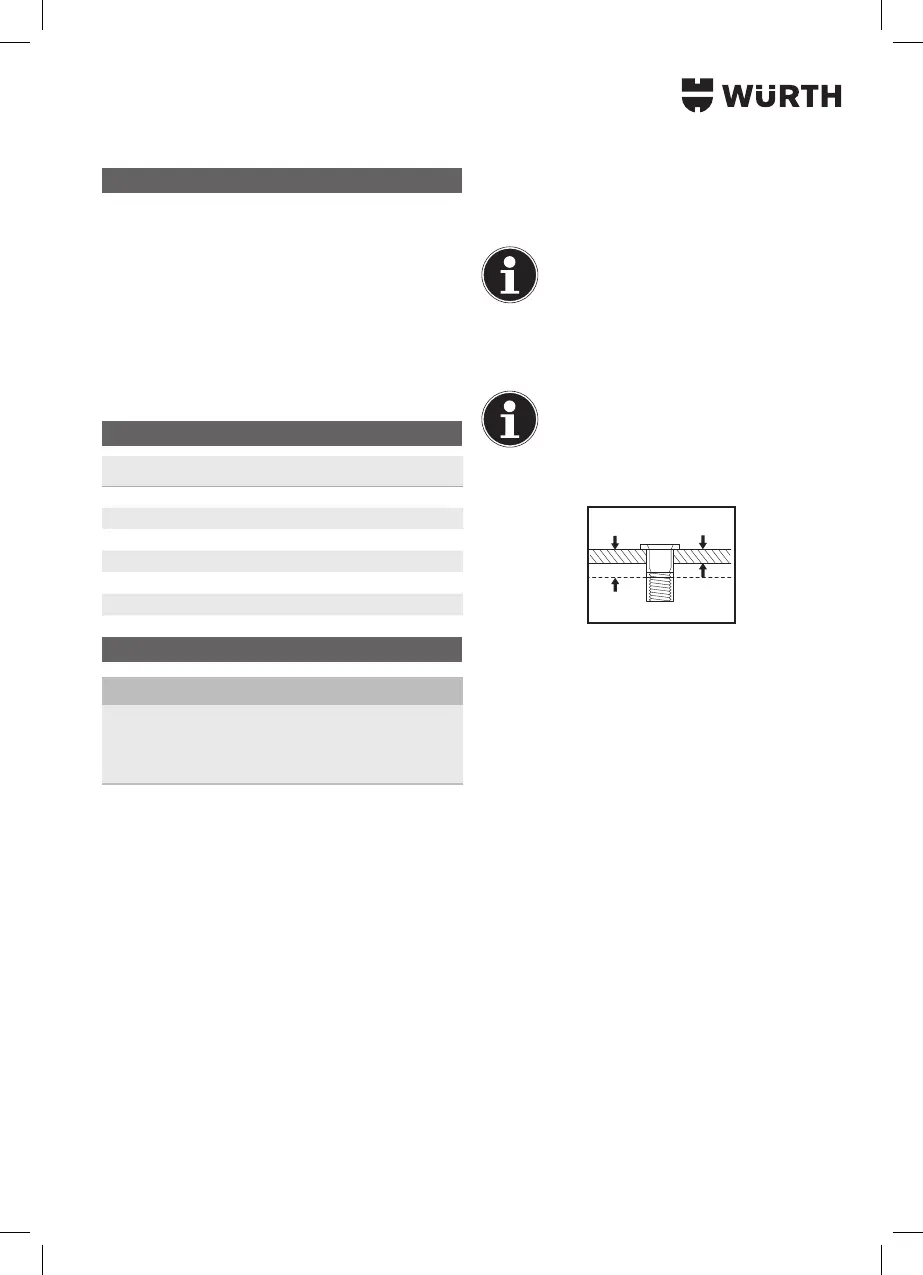

Vandringen resulterer af det maksimale spændeom-
råde [Y] for nittemøtrikken/- skruen minus emnets
materialetykkelse [Z] .
Nittemøtrikkens/- skruens maksimale spændeom-
råde fremgår af de anvendte nittemøtrikkers/- skru-
ers produktinformation.
Tegn [Fig. III]
▸ Vær opmærksom på, at vippekontakten [3] står i
udgangsposition
.
▸ Sæt nittemøtrikken/- skruen i det forberedte
emne
.
▸ Tryk begge håndtag [4]/[5] fra hinanden og
iagttag skalaen.
▸ Træk så længe i nittemøtrikken/- skruen, indtil den
forinden bestemte vandring nås.
