Elementos del aparato
Vista general (fig. I)
1 Pivote roscado
2 Escala
3 Interruptor basculante
4 Palanca trasera
5 Palanca delantera
6 Manguito roscado
7 Contratuerca
8 Boquilla
Datos técnicos
Art. 5964 094 803
Carrera 0 - 8 mm
Peso 1,1 kg
Longitud / anchura 200 / 155 mm
Tuercas remachables M4 - M12
Tornillos remachables M5 - M8
Peso del surtido 3,5 kg
Manejo
¡Atención!
Al elegir la tuerca/el tornillo remachable que ha
de colocarse debe garantizarse que se cumpla
el rango de sujeción necesario en función de la
pieza.
 En otro caso no puede garantizarse la jación
correcta.
Colocar el pivote roscado [g. I]
▸ Introducir la boquilla correspondiente [8] con
contratuerca [7] en el manguito roscado delan-
tero e insertar el pivote roscado en la remacha-
dora desde atrás.
Posición inicial del aparato [g. II]
▸ El interruptor basculante [3] ha de presionarse
hacia arriba en la posición inicial.
▸ Si la escala [2] no se encuentra en la posición
cero, girar la palanca trasera [4] en sentido de
las agujas del reloj hasta que la escala [2] esté
en cero.
Asegurarse de que las dos palancas se encuen-
tren en paralelo.
Montaje de la tuerca/del tornillo remacha-
ble [g. I/II]
▸ Girar la tuerca/el tornillo remachable totalmente
en el pivote roscado [1].
La última vuelta de rosca [X] del
pivote de tracción tiene que
estar visible en el borde delante-
ro de la tuerca remachable.
▸ Fijar la boquilla [8] con la contratuerca [7].
Determinar la carrera
En el mejor de los casos, la carrera
correcta se determina mediante un
ensayo práctico en una pieza de prueba
y se lee en la escala.
Tras cada ciclo de trabajo, el recorrido tiene que
ajustarse de nuevo a cero, y el recorrido determi-
nado en el ensayo práctico se usa como recorrido
de trabajo.
<
=

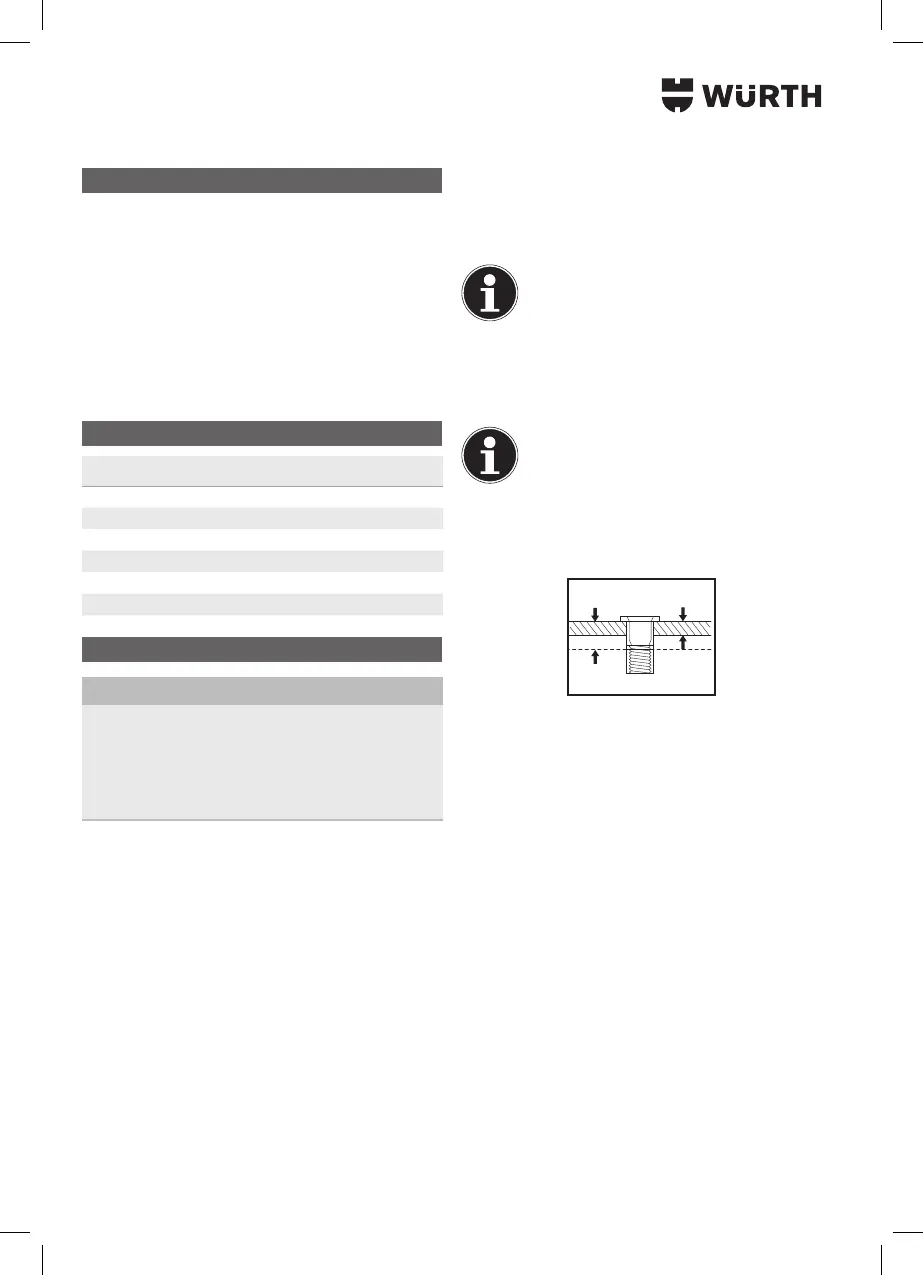

La carrera se obtiene con el máximo rango de
sujeción [Y] de la tuerca/del tornillo remachable
descontando el grosor de material [Z] de la pieza.
El máximo rango de sujeción de la tuerca/del
tornillo remachable colocada puede extraerse de la
información de producto correspondiente.
Tirar [g. III]
▸ Asegurarse de que el interruptor basculante [3]
se encuentre en la posición inicial
.
▸ Colocar la tuerca/el tornillo remachable en la
pieza preparada
.
▸ Separar la palanca [4]/[5] presionándola con
ambas manos
 y observar la escala.
▸ Tirar de la tuerca/del tornillo remachable hasta
que se alcance la carrera de trabajo determinada
previamente.
