Verktygets delar
Översikt (bild I)
1 Tråddorn
2 Skala
3 Vippströmbrytare
4 Bakre spak
5 Främre spak
6 Gänghylsa
7 Kontramutter
8 Munstycke
Tekniska data
Art. 5964 094 803
Slag 0–8 mm
Vikt 1,1 kg
Längd/bredd 200 mm/155 mm
Nitmuttrar M4 - M12
Nitskruvar M5 - M8
Sortimentets vikt 3,5 kg
Användning
Obs!
Vid val av den nitmutter/-skruv som skall sättas
är det viktigt att se till att det erforderliga
klämområdet iakttas beroende på arbetsstycket.
 I annat fall kan rätt xering inte garanteras.
Sätta in tråddornen [bild I]
▸ Skruva in tillhörande munstycke [8] med kon-
tramuttern [7] i den främre gänghylsan och för in
tråddornen bakifrån i sättstången.
Verktygets utgångsposition [bild II]
▸ Tryck vippströmbrytaren [3] uppåt i utgångsposi-
tionen.
▸ Om skalan [2] inte är i nolläget vrids den bakre
spaken [4]medurs tills skalan [2] är nollställd.
Var noga med att bägge spakarna är parallella.
Montering nitmutter/-skruv [bild I/II]
▸ Skruva fast nitmuttern/-skruven helt och hållet på
tråddornen [1].
Dragdornens sista gänggång [X]
des ska vara synlig på nitmut-
terns framkant.
▸ Arretera munstycket [8] med kontramuttern [7].
Fastställa slag
Det korrekta slaget går lättast att
fastställa vid praktiska försök på ett
testverktyg och sedan läsa av det på
skalan.
Efter varje arbetsgång skall slaget nollställas igen,
varvid det slag som fastställts vid det praktiska försö-
ket används som arbetsslag.

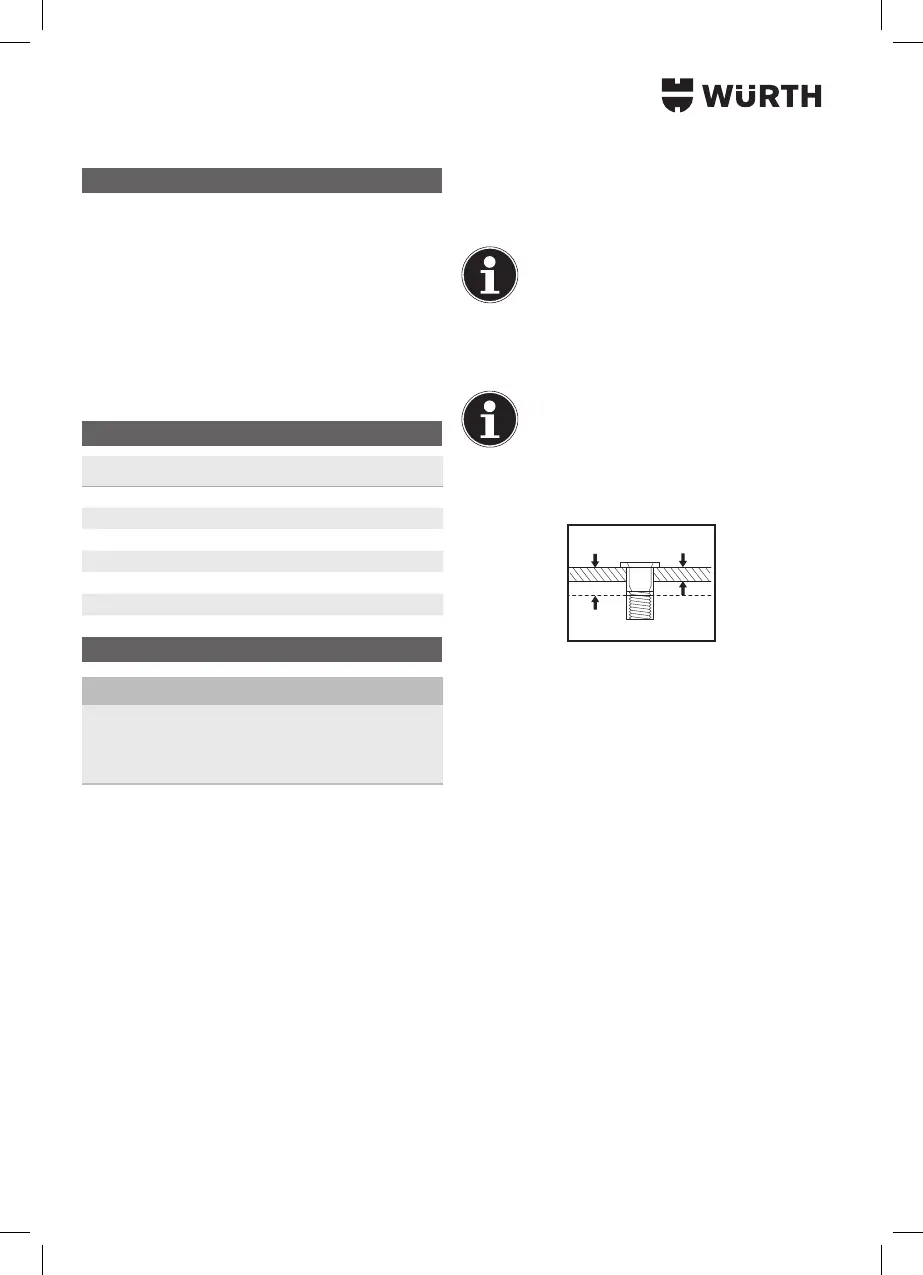

Slaget fås fram ur nitmutterns-/skruvens max-
imala klämområde [Y] minus arbetsstyckets
materialtjocklek [Z].
Nitmutterns/-skruvens maximala klämområde
framgår av den använda nitmutterns/-skruvens
produktinformation.
Dragning [bild III]
▸ Var noga med att vippströmbrytaren [3] är i
utgångspositionen
.
▸ Sätt in nitmuttern/-skruven i det förberedda arbets-
stycket
.
▸ Dra isär spakarna [4]/[5] med båda hän-
derna
och iaktta skalan.
▸ Dra fast nitmuttern/-skruven så länge att det förut
fastställda arbetsslaget uppnås.
