Ierīces elementi
Pārskats (I. att.)
1 Vītņtapa
2 Skala
3 Pārliekams slēdzis
4 Aizmugurējā svira
5 Priekšējā svira
6 Vītņotais ieliktnis
7 Pretuzgrieznis
8 Uzgalis
Tehniskie rādītāji
Prece 5964 094 803
Gaita 0 - 8 mm
Svars 1,1 kg
Garums/platums 200 mm / 155 mm
Kniedējamie uzgriežņi M4 - M12
Kniedes skrūves M5 - M8
Sortimenta svars 3,5 kg
Vadība
Ievērībai!
Izvēloties ievietojamo kniedes uzgriezni/skrūvi,
jāuzmana, lai ievērotu nepieciešamo iespiešanas
zonu atkarībā no sagataves.
 Pretējā gadījumā nav iespējams nodrošināt
pareizo ksāciju.
Vītņtapas ievietošana [I. att.]
▸ Ieskrūvējiet piederīgo uzgali [8] ar pretuzgriezni
[7] priekšējā vītņotajā ieliktnī un ievietojiet vīt-
ņtapu no aizmugures kniežu knaiblēs.
Ierīces sākuma pozīcija [II. att.]
▸ Spiediet pārliekamo slēdzi [3] uz augšu sākuma
pozīcijā.
▸ Ja skala [2] neatrodas nulles stāvoklī, grieziet
aizmugurējo sviru [4] pulksteņrādītāja virzienā,
līdz skala [2] atrodas uz nulles.
Uzmaniet, lai abas sviras atrastos paralēli viena
otrai.
Kniedes uzgriežņa/skrūves montāža
[I./II. att.]
▸ Pilnīgi uzgrieziet kniedes uzgriezni/skrūvi uz
vītņtapas [1].
Pēdējam vilkšanas tapas vītnes
vijumam [X] jābūt redzamam
kniedes uzgriežņa priekšējā
malā.
▸ Noksējiet uzgali [8] ar pretuzgriezni [7].
Gājiena noteikšana
Pareizu gājienu ir iespējams vislabāk
noteikt praktiskā izmēģinājumā ar testa
sagatavi un nolasīt no skalas.
Pēc katra darba piegājiena, gājiens jāies-
tata atkal uz nulli, turklāt praktiskajā izmēģinājumā
noteiktais gājiens tiek izmantots kā darba gājiens.
<
=

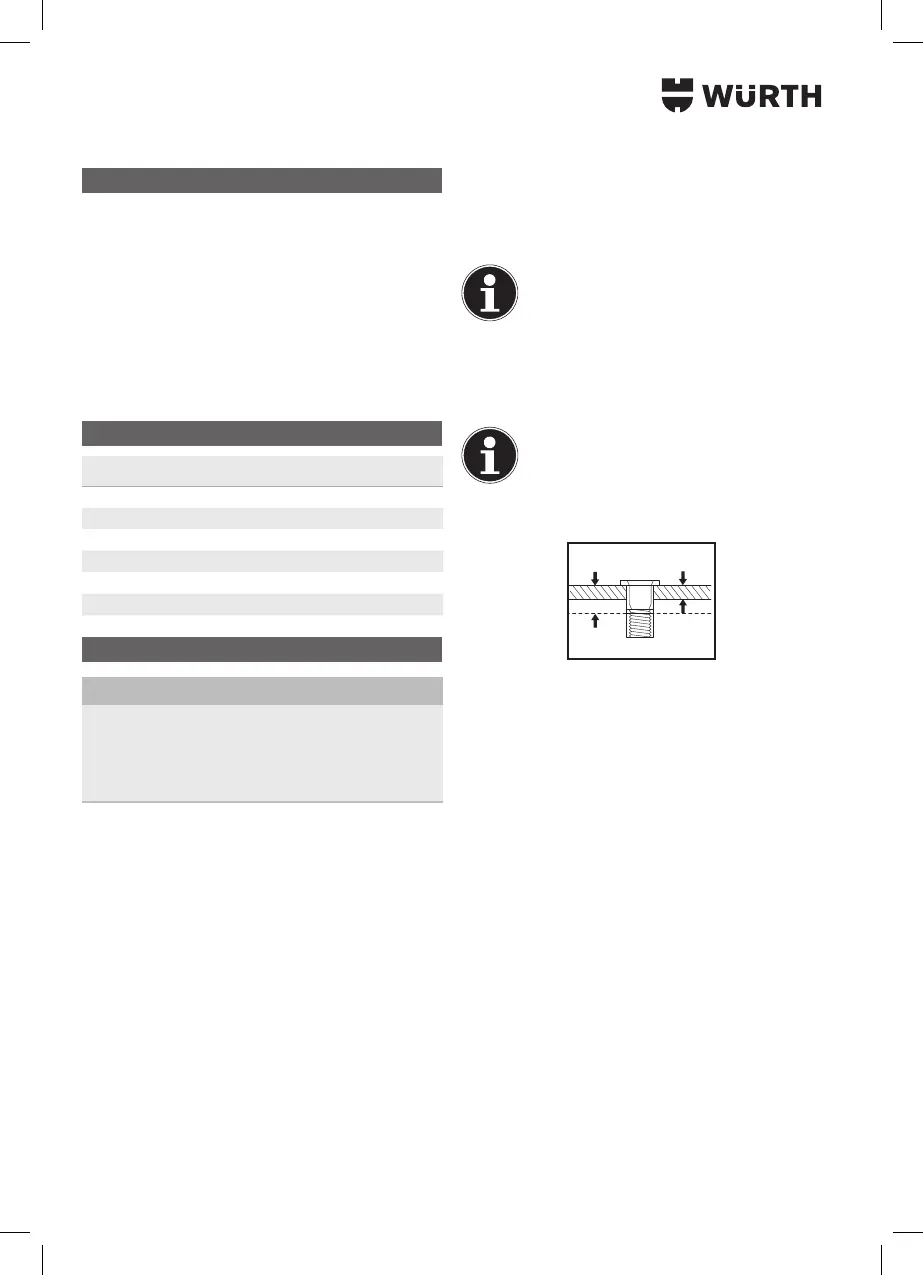

Gājiens veidojas no maksimālās kniedes uzgriežņa/
skrūves iespiešanas zonas [Y], atņemot sagataves
materiāla biezumu [Z].
Maksimālā kniedes uzgriežņa/skrūves iespiešanas
zona jāskatās ievietotā kniedes uzgriežņa/skrūves
ražojuma informācijā.
Pievilkšana [III. att.]
▸ Uzmaniet, lai pārliekamais slēdzis [3] atrastos
sākuma pozīcijā
.
▸ Ievietojiet kniedes uzgriezni/skrūvi sagatavotajā
sagatavē
.
▸ Spiediet sviras [4]/[5] ar abām rokām katru uz
savu pusi
 un novērojiet skalu.
▸ Pievelciet kniedes uzgriezni/skrūvi tik ilgi, līdz
sasniedz iepriekš noteikto darba gājienu.
