33
Laitteen osat
Yleiskuva (kuva I)
1 Kierrekara
2 Asteikko
3 Kytkin
4 Takakahva
5 Etukahva
6 Kierreholkki
7 Vastamutteri
8 Suukappale
Tekniset tiedot
Tuote 5964 094 803
Isku 0 - 8 mm
Paino 1,1 kg
Pituus / leveys 200 mm / 155 mm
Niittimutterit M4 - M12
Niittiruuvit M5 - M8
Lajitelman paino 3,5 kg
Käyttö
Huomio!
Valitse niittimutteri/-ruuvi työkappaleen paksuus
huomioiden, jotta saat tarvittavan kiristyksen.
 Muuten kunnollista kiinnittymistä ei voi taata.
Kierrekaran asentaminen [kuva I]
▸ Kierrä suukappale [8] ja vastamutteri [7]
etummaiseen kierreholkkiin ja työnnä kierrekara
pihteihin takaa.
Alkutilanne [kuva II]
▸ Paina kytkin [3] ylös aloituskohtaan.
▸ Jos asteikko [2] ei ole nollakohdassa, kierrä taka-
kahvaa [4] myötäpäivään, kunnes asteikko[2] on
nollakohdassa.
Huolehdi samalla, että molemmat kahvat ovat
samansuuntaisesti.
Niittimutterin/-ruuvin asentaminen [kuva II]
▸ Kierrä niittimutteri/-ruuvi kokonaan kierreka-
raan [1].
Karan viimeisen kierteen [X]
tulee näkyä niittimutterin
etureunasta.
▸ Kiristä suukappale [8] vastamutterilla[7].
Vedon pituus
Sopiva vedon pituus selviää parhaiten
kokeilemalla ja asteikkoa katsomalla.
Isku pitää säätää joka kerta uudelleen
nollaan, kun kokeiltaessa löytynyttä iskun
pituutta aletaan käyttää työssä.

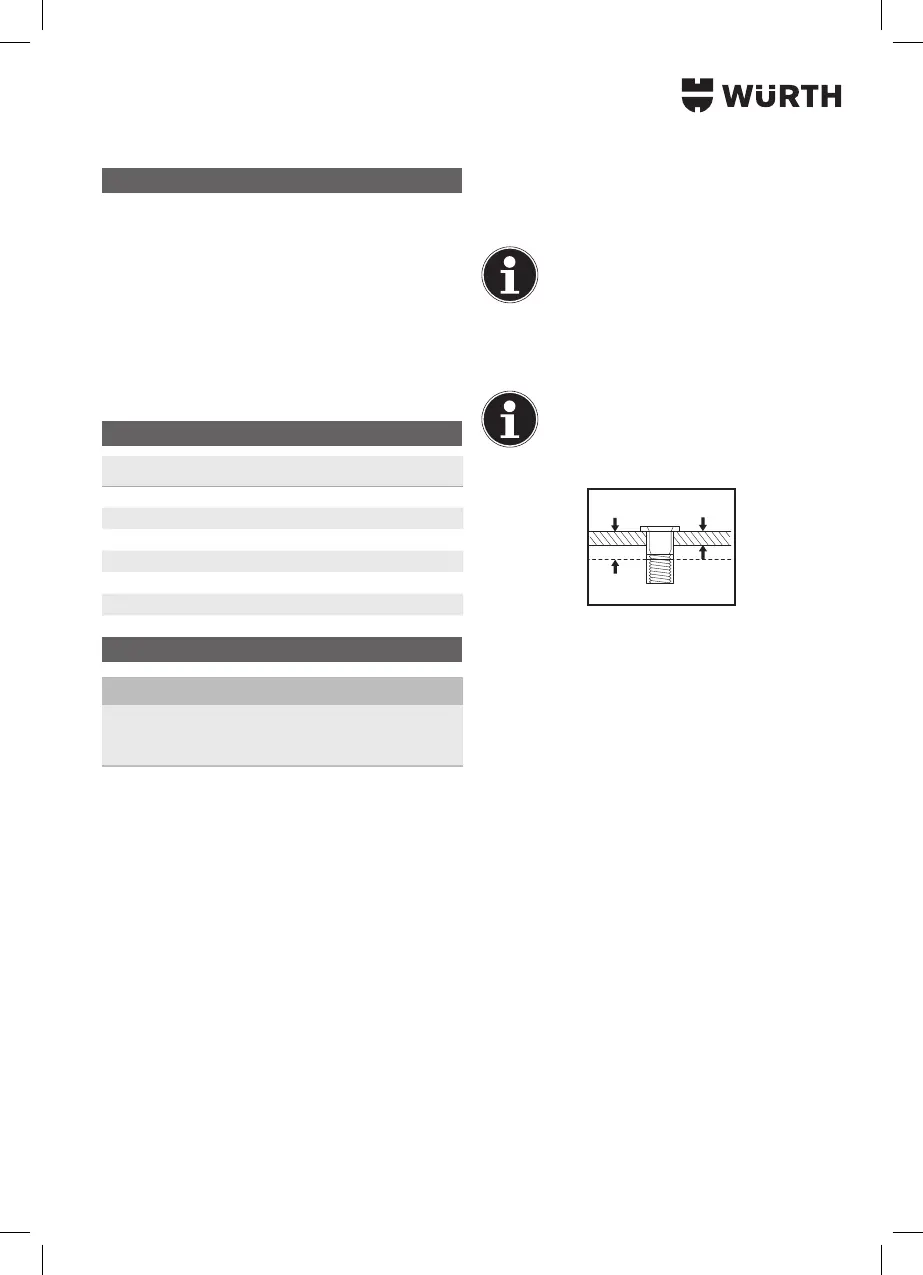

Vedon pituus määräytyy niittimutterin/-ruuvin
maksimikiristysalueen [Y] mukaan työkappaleen [Z]
materiaalipaksuudesta riippuen.
Niittimutterin/-ruuvin maksimikiristysalue on niittimut-
terin/-ruuvin tuoteselosteessa.
Asentaminen [kuva III]
▸ Katso, että kytkin [3] on lähtötilanteessa .
▸ Työnnä niittimutteri/-ruuvi työkappaleeseen .
▸ Paina kahvoja [4]/[5] molemmin käsin eril-
leen
ja tarkkaile asteikkoa.
▸ Vedä niittimutteria/-ruuvia, kunnes etukäteen
selvittämäsi vedon pituus on saavutettu.
