A készülék alkotóelemei
Áttekintés (I. ábra)
1 menetes szár
2 skála
3 billenőkapcsoló
4 hátsó kar
5 első kar
6 menetes hüvely
7 ellenanya
8 húzópofa
Műszaki adatok
Cikksz. 5964 094 803
Löket 0 –8 mm
Súly 1,1 kg
Hosszúság/szélesség 200 mm / 155 mm
Szegecsanyák M4 - M12
Szegecscsavarok M5 - M8
A készlet súlya 3,5 kg
Kezelés
Figyelem !
A beültetni kívánt szegecsanya/-csavar
kiválasztásakor ügyelni kell a munkadarabtól
függően szükséges befogatási tartomány
betartására.
 Ellenkező esetben nem garantálható a megfele-
lő rögzítés.
A menetes szár behelyezése [I. ábra]
▸ Csavarozza be a hozzá tartozó húzópofát [8]
az ellenanyával [7] együtt az első menetes
hüvelybe, majd hátulról tolja be a menetes szárat
a beültető fogóba.
A készülék kiinduló állapota [II. ábra]
▸ Nyomja fel a billenőkapcsolót [3] kiindulási
helyzetbe.
▸ Ha a skála [2] nincs nullaálláson, forgassa el
a hátsó kart [4] az óra járásával megegyező
irányba, amíg a skála [2] nullán nem áll.
Ügyeljen arra, hogy a két kar párhuzamosan
álljon.
A szegecsanya/-csavar felszerelése
[I./II. ábra]
▸ Csavarja rá teljesen a szegecsanyát/-csavart a
menetes szárra [1].
A húzószár utolsó menetének [X]
láthatónak kell lennie a szege-
csanya elülső pereménél.
▸ Rögzítse a húzópofát [8] az ellenanyával [7].
A löket meghatározása
A megfelelő löketet célszerű egy
próbadarabon kísérletezéssel meghatá-
rozni, majd leolvasni a skáláról.
A löketet minden munkamenet után ismét
nullára kell állítani, és a gyakorlati úton meghatáro-
zott löketet munkalöketként kell használni.

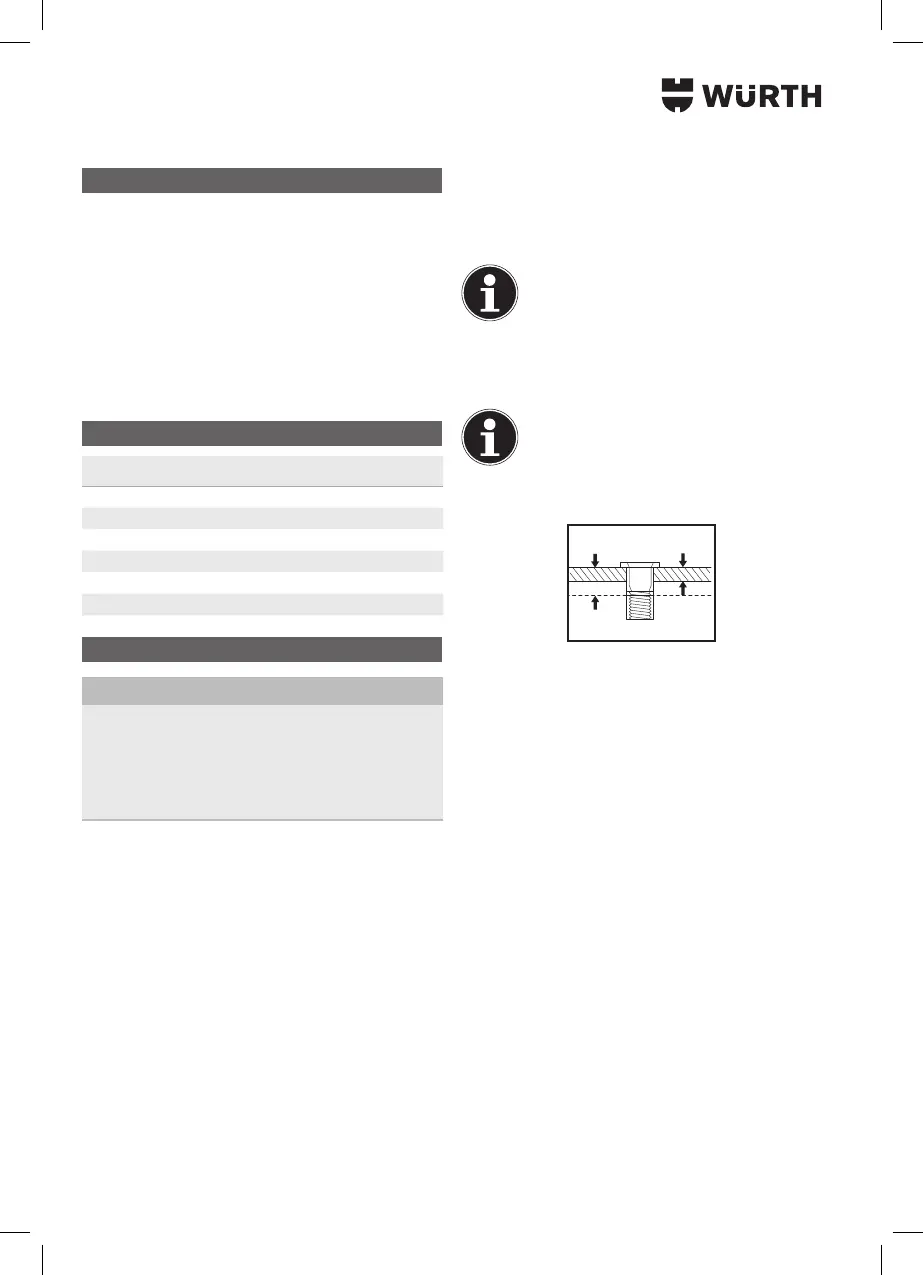

A löket a szegecsanya/-csavar legnagyobb lehet-
séges befogatási tartományából [Y] határozható
meg a munkadarab anyagvastagságának [Z]
levonásával.
A szegecsanya/-csavar legnagyobb lehetséges
befogatási tartománya a használt vakszegecs
anya/csavar terméktájékoztatójában található.
Meghúzás [III. ábra]
▸ Ügyeljen arra, hogy a billenőkapcsoló [3] kiindu-
lási helyzetben
legyen.
▸ Helyezze be a szegecsanyát/-csavart az előkészí-
tett munkadarabba
.
▸ Húzza szét a kart [4]/[5] két kézzel , és
gyelje a skálát.
▸ A szegecsanyát/-csavart addig húzza, amíg el
nem éri a korábban meghatározott munkalöketet.
