Apparatelementer
Oversikt (fig. I)
1 Gjengespindel
2 Skala
3 Vippebryter
4 Spak bak
5 Spak foran
6 Gjengehylse
7 Kontramutter
8 Munnstykke
Tekniske data
Art. 5964 094 803
Slag 0 - 8 mm
Vekt 1,1 kg
Lengde / bredde 200 mm / 155 mm
Naglemuttere M4 - M12
Nagleskruer M5 - M8
Artiklenes vekt 3,5 kg
Betjening
OBS !
Når du skal velge naglemutter/-skrue, må du ta
i betraktning at det påkrevde klemområdet må
kunne overholdes på det aktuelle emnet.
 Ellers kan det ikke garanteres at innfestingen blir
korrekt.
Sette inn gjengespindelen [g. I]
▸ Skru inn det tilhørende munnstykket [8] med kon-
tramutteren [7] i gjengehylsen foran og stikk inn
gjengespindelen fra baksiden i settestangen.
Apparatets utgangsposisjon [g. II]
▸ Trykk vippebryteren [3] i oppover i utgangspo-
sisjonen.
▸ Hvis skalaen [2] ikke er i nullstillingen, vri spaken
bak [4] med klokken, til skalaen [2] står på null.
Påse at begge spakene står parallelt i forhold til
hverandre.
Montere naglemutter/-skrue [g. I/II]
▸ Skru naglemutteren/-skruen helt på gjengespin-
delen [1].
Den siste gjengegangen [X] til
spindelen må være synlig i
forkant av naglemutteren.
▸ Fest munnstykket [8] med kontramutteren [7].
Beregne slaglengden
Det beste er å beregne slaglengden ved
å prøve seg frem på et testemne og lese
av på skalaen.
Etter hver arbeidsprosess må slaglengden
stilles på null igjen. Slaglengden som du kom frem til
i forsøket, brukes som arbeidsslaglengde.

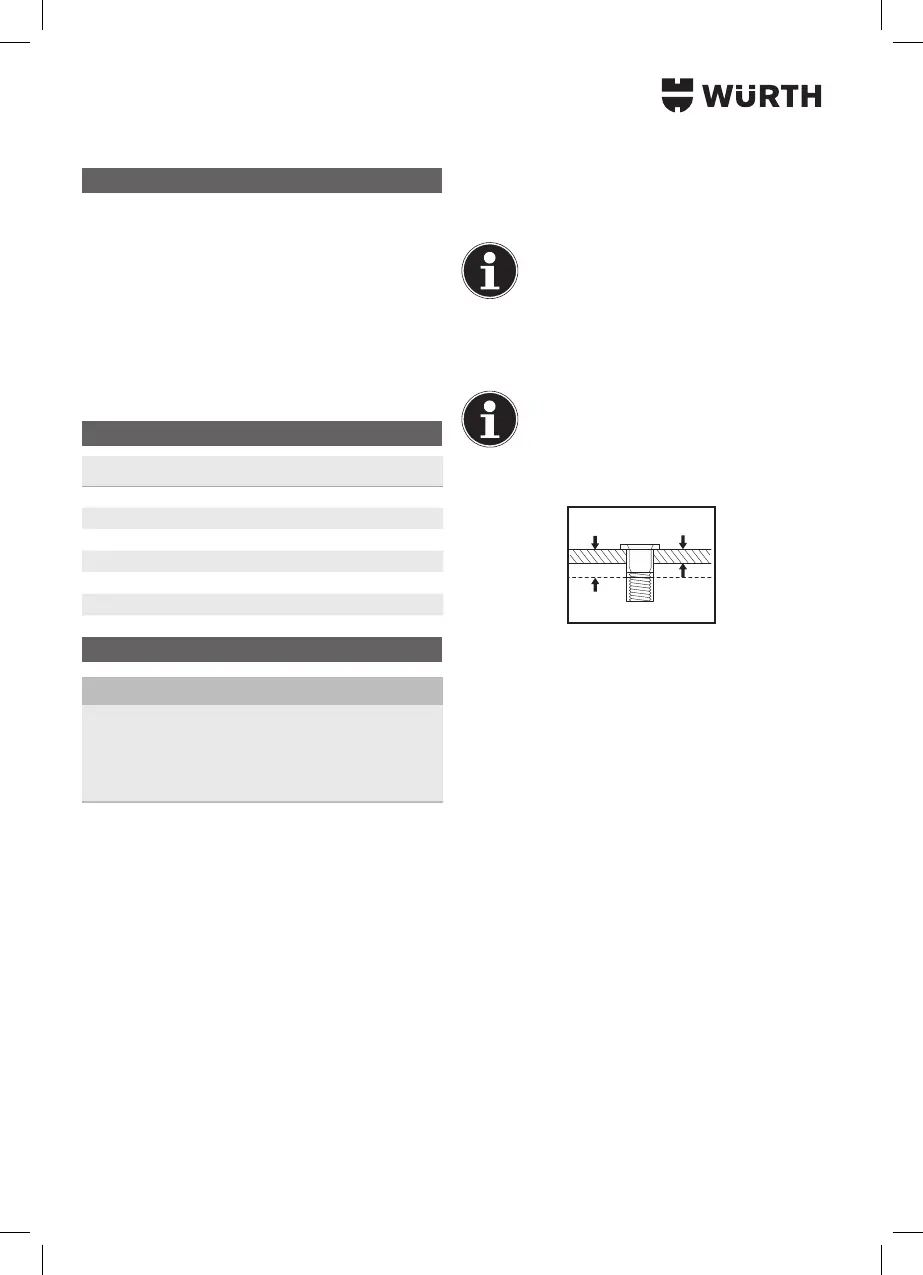

Slaglengden er det største klemområdet [Y] til
naglemutteren/-skruen minus tykkelsen
på emnet [Z] .
Maksimalt klemområde for naglemutteren/-skruen
er angitt i produktinformasjonen for naglemutteren/-
skruen som du bruker.
Dra [g. III]
▸ Påse at vippebryteren [3] står i utgangsposis-
jonen
.
▸ Sett inn naglemutteren/-skruen i det forberedte
emnet
.
▸ Trykk spaken [4]/[5] fra hverandre med begge
hender
og observer skalaen.
▸ Trekk i naglemutteren/-skruen helt til slaglengden
du beregnet, er nådd.
