Elementi naprave
Pregled (slika I)
1 navojni trn
2 lestvica
3 prevesno stikalo
4 zadnjaročica
5 sprednja ročica
6 navojna puša
7 protimatica
8 nastavek
Tehnični podatki
Izdelek 5964 094 803
Hod 0 - 8 mm
Masa 1,1 kg
Dolžina/širina 200 mm / 155 mm
Zakovične matice M4 - M12
Kovični vijaki M5 - M8
Masa sortimenta 3,5 kg
Upravljanje
Pozor!
Pri izboru kovičnih matic/vijakov, ki jih želite
namestiti, pazite, da je glede na obdelovanec
upoštevano ustrezno prijemalno območje.
 Pravilna pritrditev sicer ne more biti zagotovlje-
na.
Namestitev navojnega trna [slika I]
▸ Pripadajoči nastavek [8] s protimatico [7] privijte
v sprednjo navojno pušo in navojni trn vstavite z
zadnje strani v klešče za kovičenje.
Izhodiščni položaj naprave [slika II]
▸ Prevesno stikalo [3] potisnite v izhodiščni položaj,
navzgor.
▸ Če lestvica [2] ni v ničelnem položaju, zasukajte
zadnjo ročico [4] v smeri urinega kazalca, da se
lestvica [2] poravna na nič.
Bodite pozorni na to, da sta obe ročici medse-
bojno vzporedni.
Montaža kovične matice/vijaka [slika I/II]
▸ Kovično matico/vijak v celoti privijte na navojni
trn [1].
Zadnji navoj [X] vlečnega trna
mora biti viden na sprednjem
robu kovične matice.
▸ Nastavek[8]nastavite s protimatico [7].
Določitev hoda
Pravilen hod najlažje ugotovite s
praktičnim preizkusom na preskusnem
obdelovancu in ga odčitate na skali.
Po vsaki delovni fazi je treba hod ponovno
nastaviti na ničlo, pri čemer se kot delovni hod upo-
rabi hod, ugotovljen s praktičnim preizkusom.
<
=

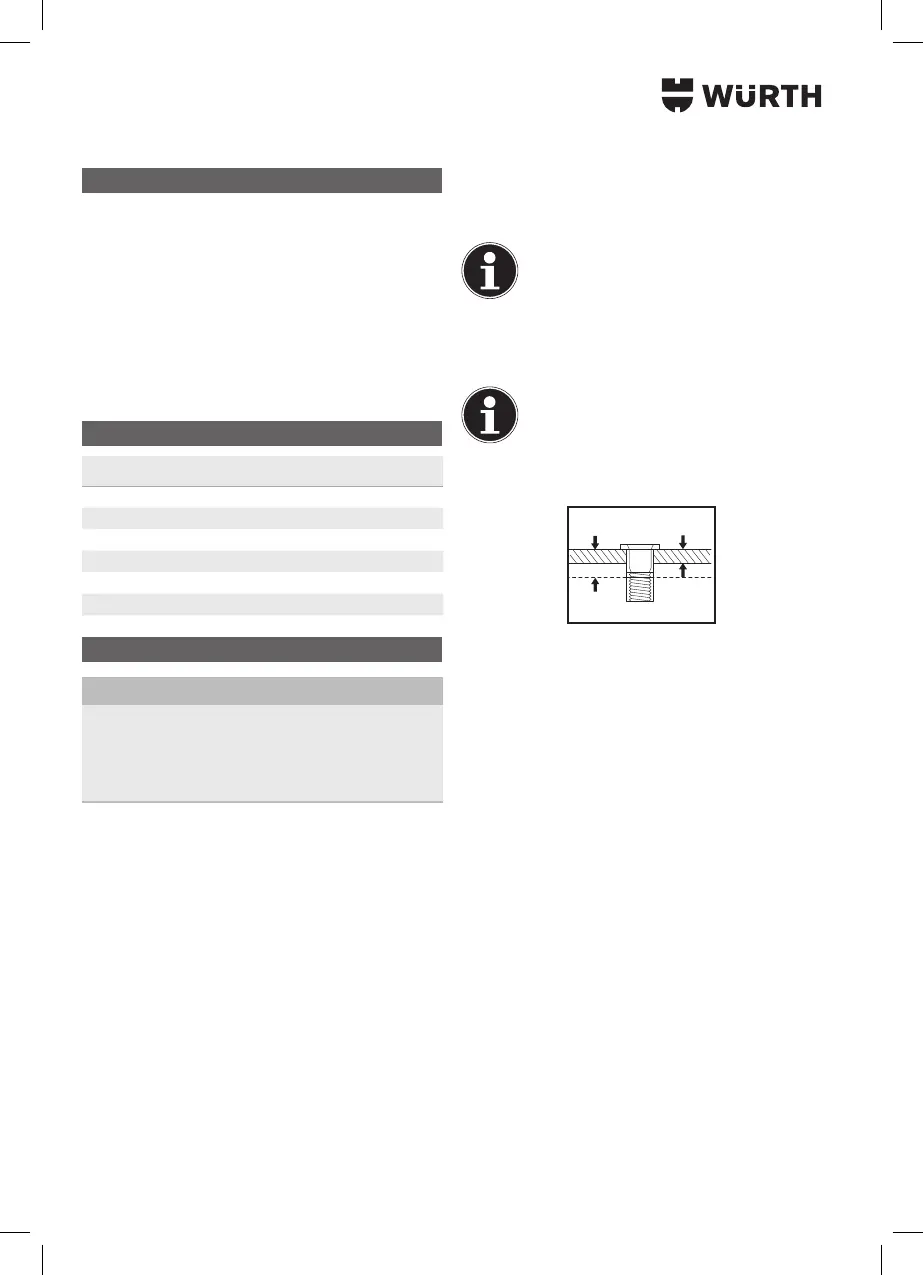

Hod je enak maksimalnemu prijemalnemu območju
[Y] kovične matice/vijaka minus debelina [Z] mate-
riala obdelovanca.
Maksimalno prijemalno območje kovične matice/
vijaka najdete med informacijami o izdelku upora-
bljene kovične matice/vijaka.
Zategovanje [slika III]
▸ Bodite pozorni, da je prevesno stikalo [3] v
izhodiščnem položaju
 .
▸ Kovično matico/vijak vstavite v pripravljen obde-
lovanec
.
▸ Ročici [4]/[5] z obema rokama potisnite nav-
zven
 in opazujte lestvico.
▸ Kovično matico/vijak tako dolgo vlecite, dokler ni
dosežen predhodno ugotovljen delovni hod.
