RX-V2500/DSP-AX2500
6
118

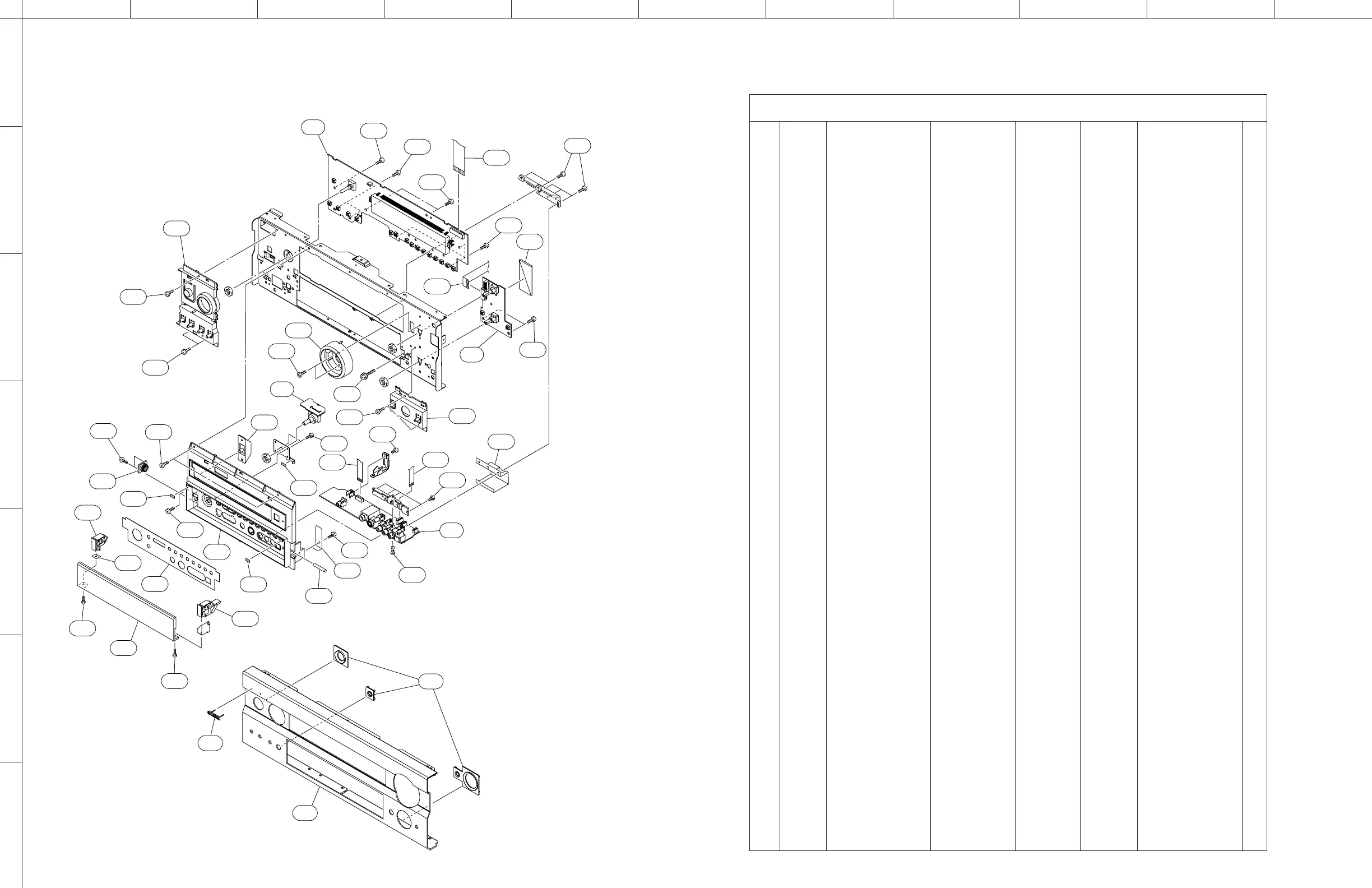

■ FRONT PANEL & SUB CHASSIS UNIT
1-1
1-7
1-4
2-52
2-15
2-52
2-14
2-52
2-52
2-1
2-1
2-28
2-30
2-31
2-29
2-36
2-36
2-52
2-52
2-52
2-52
2-52
2-22
2-38
2-52
2-25
2-27
2-56
2-13
2-32
2-55
2-34
2-33
2-55
2-23
2-53
2-53
(1)
(2)
(1)
(3)
2-49
2-52
2-25
2-52
2-52
2-11
2-46
2-24
2-47
2-52
2-52
2-1
(2)
2-1
(4)
Schm
Ref. PARTNO. Description Remarks Markets 部 品 名 Rank
✻ New Parts ＊新規部品
* 1‑1 WD429100 FRONTPANEL GD J フロントパネル 13
* 1‑1 WD428600 FRONTPANEL GD RTKL フロントパネル
* 1‑1 WD429000 FRONTPANEL BL J フロントパネル 13
* 1‑1 WD428500 FRONTPANEL BL UCRA フロントパネル
* 1‑1 WD428900 FRONTPANEL TI BG フロントパネル
* 1‑1 WD784200 FRONTPANEL TI L フロントパネル
1‑4 WB315700 ESCUTCHOEN/FRONT GD エスカッション／Ｆ
1‑4 WB315600 ESCUTCHOEN/FRONT BL エスカッション／Ｆ
* 1‑4 WB315800 ESCUTCHOEN/FRONT TI エスカッション／Ｆ
1‑7 V6034200 EMBLEM GD エンブレム 03
1‑7 V6034100 EMBLEM BL,TI エンブレム 03
* 2‑1 WD655000 P.C.B.ASS'Y OPERATION JRTKL ＰＣＢ オペレーション 18
* 2‑1 WD655100 P.C.B.ASS'Y OPERATION UCA ＰＣＢ オペレーション
* 2‑1 WD655200 P.C.B.ASS'Y OPERATION BG ＰＣＢ オペレーション
2‑11 MF107200 FLEXIBLEFLATCABLE 7P200mmP=1.25 カード電線 Ｃ＆Ｃ 02
* 2‑13 MF113300 FLEXIBLEFLATCABLE 13P300MMP=1.25 カード電線 Ｃ＆Ｃ 02
2‑14 MF115140 FLEXIBLEFLATCABLE 15P140mmP=1.25 カード電線 Ｃ＆Ｃ 03
2‑15 MF124140 FLEXIBLEFLATCABLE 24P140mmP=1.25 カード電線 Ｃ＆Ｃ 02
* 2‑22 WD431700 SUBPANEL/CASE GD JRTKL サブパネル／ケース 05
* 2‑22 WD431600 SUBPANEL/CASE BL JR サブパネル／ケース
* 2‑22 WD431400 SUBPANEL/CASE BL UCA サブパネル／ケース
* 2‑22 WD431200 SUBPANEL/CASE TI BG サブパネル／ケース
* 2‑22 WD557000 SUBPANEL/CASE TI L サブパネル／ケース
2‑23 V9126500 SHAFT シャフト 01
* 2‑24 WD476100 BUTTON/LENS ボタン／レンズ 01
2‑25 WB311800 BUTTON,PLAY GD ボタン／Ｐ
2‑25 WB311700 BUTTON,PLAY BL ボタン／Ｐ
* 2‑25 WB311900 BUTTON,PLAY TI ボタン／Ｐ
* 2‑27 WD728600 ESCUTCHEON GD エスカッション 02
* 2‑27 WD728400 ESCUTCHEON BL エスカッション
* 2‑27 WD728700 ESCUTCHEON TI エスカッション
2‑28 WC624300 PANEL,LID GD パネル／リッド 09
2‑28 WC624200 PANEL,LID BL パネル／リッド 09
* 2‑28 WC624400 PANEL,LID TI パネル／リッド
* 2‑29 WD434500 PLATE,SP GD JRTKL プレート／ＳＰ 04
* 2‑29 WD434400 PLATE,SP BL JR プレート／ＳＰ
* 2‑29 WD434900 PLATE,SP BL UCA プレート／ＳＰ
* 2‑29 WD434800 PLATE,SP TI BG プレート／ＳＰ
* 2‑29 WD763400 PLATE,SP TI L プレート／ＳＰ
2‑30 V6005100 HINGE,L GD ヒンジ Ｌ 01
2‑30 V6005000 HINGE,L BL ヒンジ Ｌ
2‑30 V6005200 HINGE,L TI ヒンジ Ｌ
2‑31 V6005400 HINGE,R GD ヒンジ Ｒ 01
2‑31 V6005300 HINGE,R BL ヒンジ Ｒ
2‑31 V6005500 HINGE,R TI ヒンジ Ｒ
2‑32 V4593300 SPRING,LID スプリング／リッド
2‑33 V9124600 DAMPER,GEAR ダンパー／ギヤ 03
2‑34 VQ368600 PUSHRIVET P3555‑B プッシュリベット 01
2‑36 VY940400 CUSHION,LID T=0.8 クッション／ＬＩＤ 01
2‑38 WC144500 CUSHION/5X10 5x10 クッション／５Ｘ１０
2‑46 WC308000 SPACER/HINGE スペーサ／ヒンジ 01
* 2‑47 WE359600 SHEET,GND シート／アース
2‑49 V6742300 DAMPER 3/30/60 ダンパー ３／３０／６０
2‑52 EP600250 BINDHEADB‑TIGHTSCREW 3x8MFZN2Y バインドＢタイトネジ 01
2‑53 VG863900 BINDHEADTAPPINGSCREW 2.6x6MFZN2BL バインドＴＰネジ
2‑55 VE529700 PWHEADB‑TIGHTSCREW 3x6‑8MFC2BL ＰＷヘッドＢタイトネジ 01
2‑56 WC416000 SCREWIC 3x18‑10SPMFZN2Y スクリュー ＩＣ 01
