RX-V2500/DSP-AX2500
31
RX-V2500/
DSP-AX2500
Segment conditions of the FL driver and the FL tube are
checked by turning ON and OFF all segments. Next,
the operation of the FL driver is checked by using the
dimmer control. Then a short between segments next
to each other is checked by turning ON and OFF all
segments alternately (in lattice). (In the above example,
the segments in the second row from the top are
shorted.)
8. EFFECT OFF / DISPLAY CHECK
Use this program to check the FL display section and
image control section. When checking the image
control section, prepare a monitor, component video
cable, S video cable and video pin cable and connect
them.
Using the sub-menu operation, the display status of the
FL display section and image control section varies as
shown below.
For audio signal processing, use EFFECT OFF (L/R
output by using ANALOG MAIN BYPASS).
全セグメント消灯・全セグメント点灯によりFLドライ
バー、FL管のセグメントの不良を確認します。
次に、ディマーコントロールによってFLドライバーの
動作チェックを行います。
さらに全セグメントを交互（格子状）に点灯/消灯するこ
とで、隣り合うセグメントのショートをチェックしま
す。
8. EFFECTOFF/DISPLAYCHECK
FL表示部と映像制御部のチェックプログラムです。映
像制御部をチェックする場合には、モニター、コンポー
ネントビデオケーブル、Sビデオケーブル、ビデオ用ピ
ンケーブルを準備し、接続します。
サブメニュー操作により、FL表示部と映像制御部の表
示状態が以下のように連動して変わります。
オーディオ信号処理はEFFECTOFF（ANALOGMAIN
BYPASSでL/Rを出力）です。

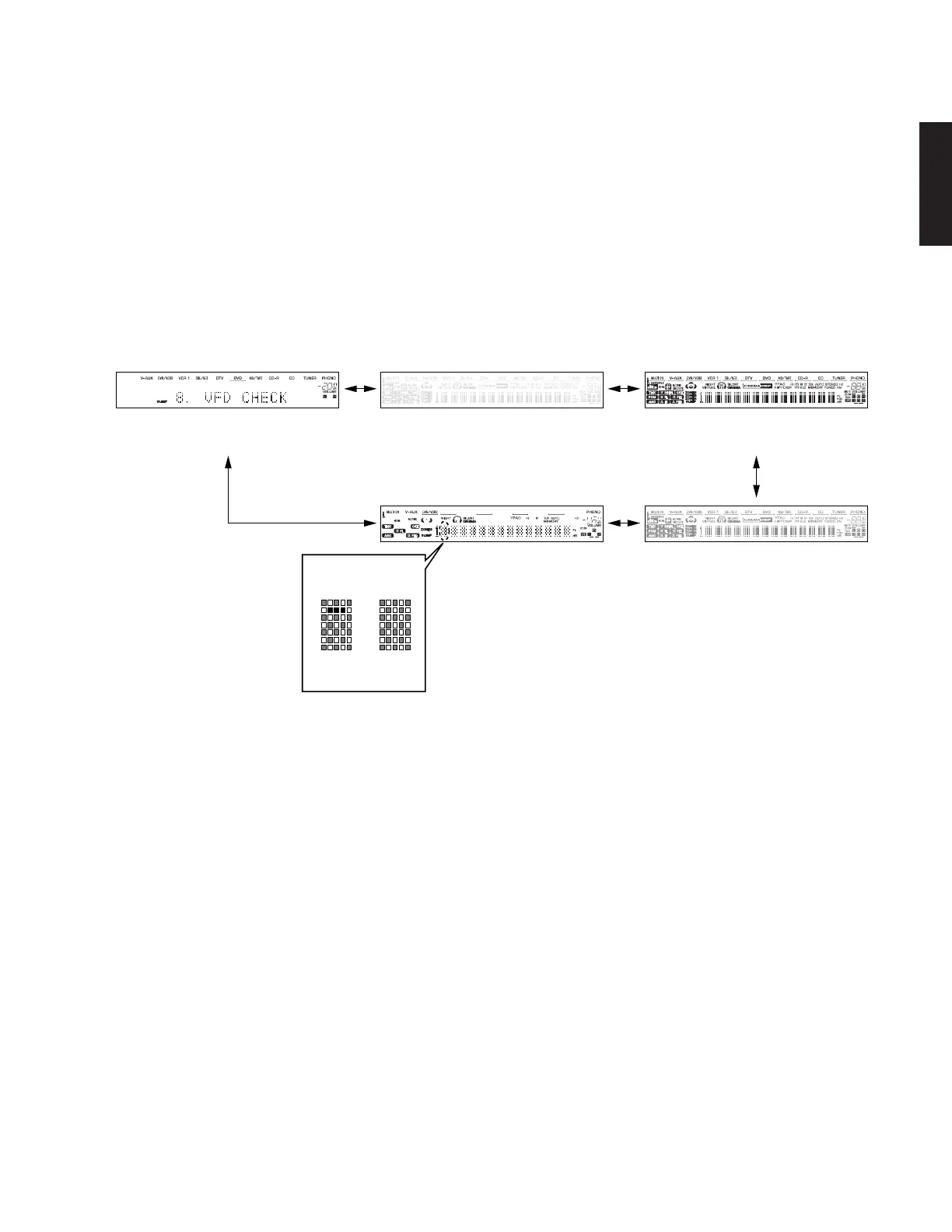

Initial display
初期表示
All segments OFF
全セグメント消灯
All segments ON (dimmer 100%)
全セグメント点灯（ディマー100%）
All segments ON (dimmer 50%)
全セグメント点灯（ディマー50%）
Lighting of segments
in lattice
セグメント格子状点灯
Lighting in lattice
格子状点灯
Normal
正常
Short
ショート
FL表示部のチェックChecking FL display section
