アンプユニットをチェックする場合には
・ アンプユニットはヒートシンクといっしょに、アート
ベースの上に立ててチェックします。（Fig.C）
・ 外したケーブル（コネクター）をすべて接続します。
ただし次の区間は、サービス用延長ケーブルを使用し
てください。
CONTROLP.C.B.CB506−OPERATION（5）P.C.B.CB553:
MF127500（27P500mm）
・ フラットケーブルを接続する際、極性に注意してくだ
さい。
When checking the Amp Unit:
• Put the Amp Unit together with the heat sink upright
on the art base and check them. (Fig. C)
• Reconnect all cables (connectors) that have been
disconnected.
Be sure to use the extension cable for servicing for the
following section.
CONTROL P.C.B. CB506 – OPERATION (5) P.C.B. CB553:
MF127500 (27P 500mm)
• When connecting the flat cable, use care for the
polarity.

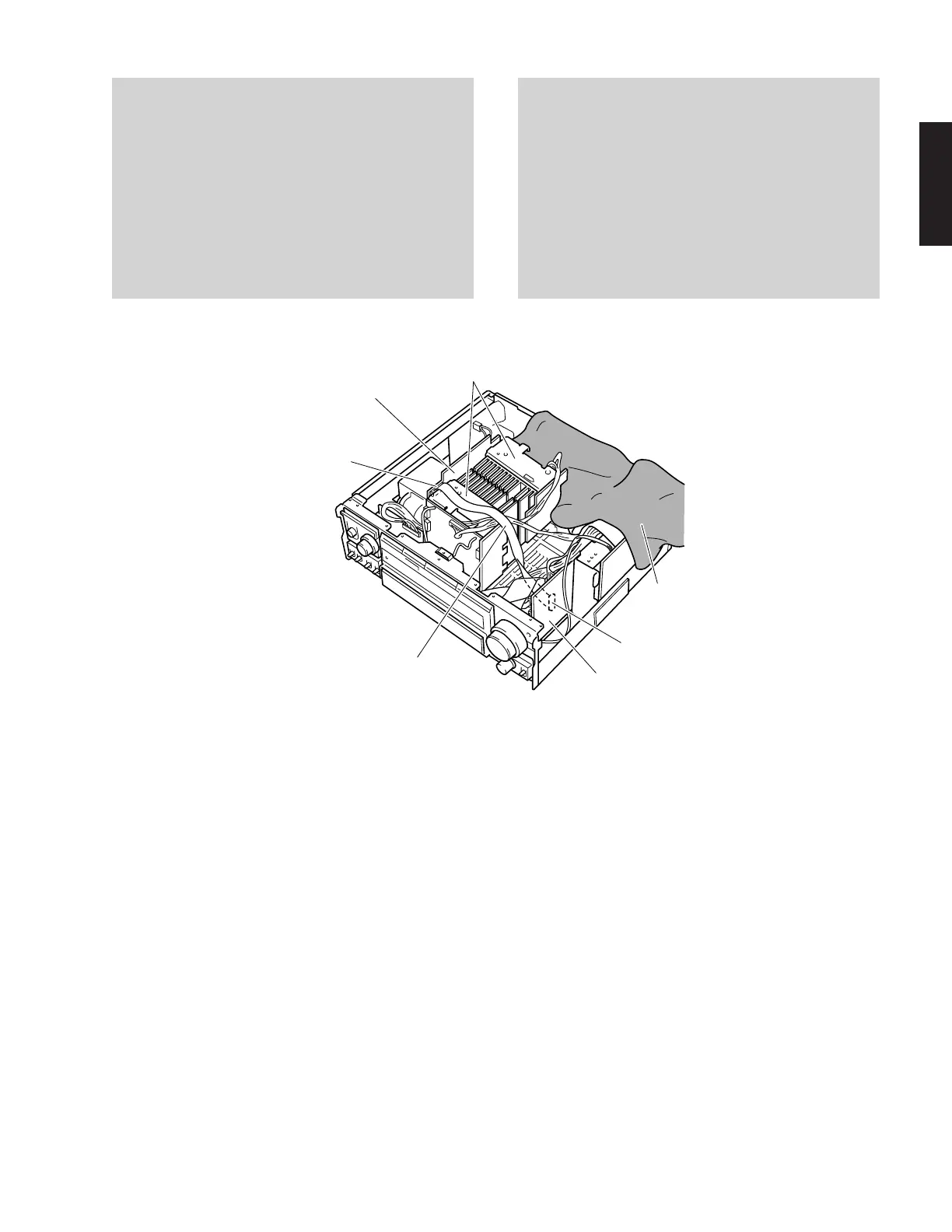

Amp Unit
アンプユニット
Cloth
布
CONTROL P.C.B.
MF127500
CB506
CB553
OPERATION (5) P.C.B.
Fig. C
