Yamaha DSP-AX2500 - Details of DIAG Menu

RX-V2500/DSP-AX2500
25
RX-V2500/
DSP-AX2500
SBL/
SBR
C/LFE
SL/SR
TIDA601 YSS930（D1）YSS930（D0）LC89057
Analog
Digital
A/D
DIR
DECODE
DSP
POST
PROCESSING
DSP
POST
PROCESSING
DSP
AK5380
SBL/
SBR
SWL/
SWR
ReL/
ReR
L/R
SL/SR
SL/SR
DIRL/R
C
PL/PR
SBL/SBRorPL/PR
SWL/SWR
C
PL/PR
L/R
L/R
L/R
4Mbit
DRAM
ADL/R
YSS FULL BIT
• The signal is output in digital full bit without including
the head margin.
• The SWFR signal is output but not in digital full bit.
YSSFULLBIT
・ ヘッドマージンを含まず、デジタルフルビットで出力さ
れます。
・ SWFRは出力されますが、デジタルフルビットではあり
ません。
DA601-YSS930
(ANALOG)
Reference data
INPUT: DVD ANALOG
SUBWOOFER OUTPUT: 50Hz, Others: 1kHz
(Shaded items not used in this example)

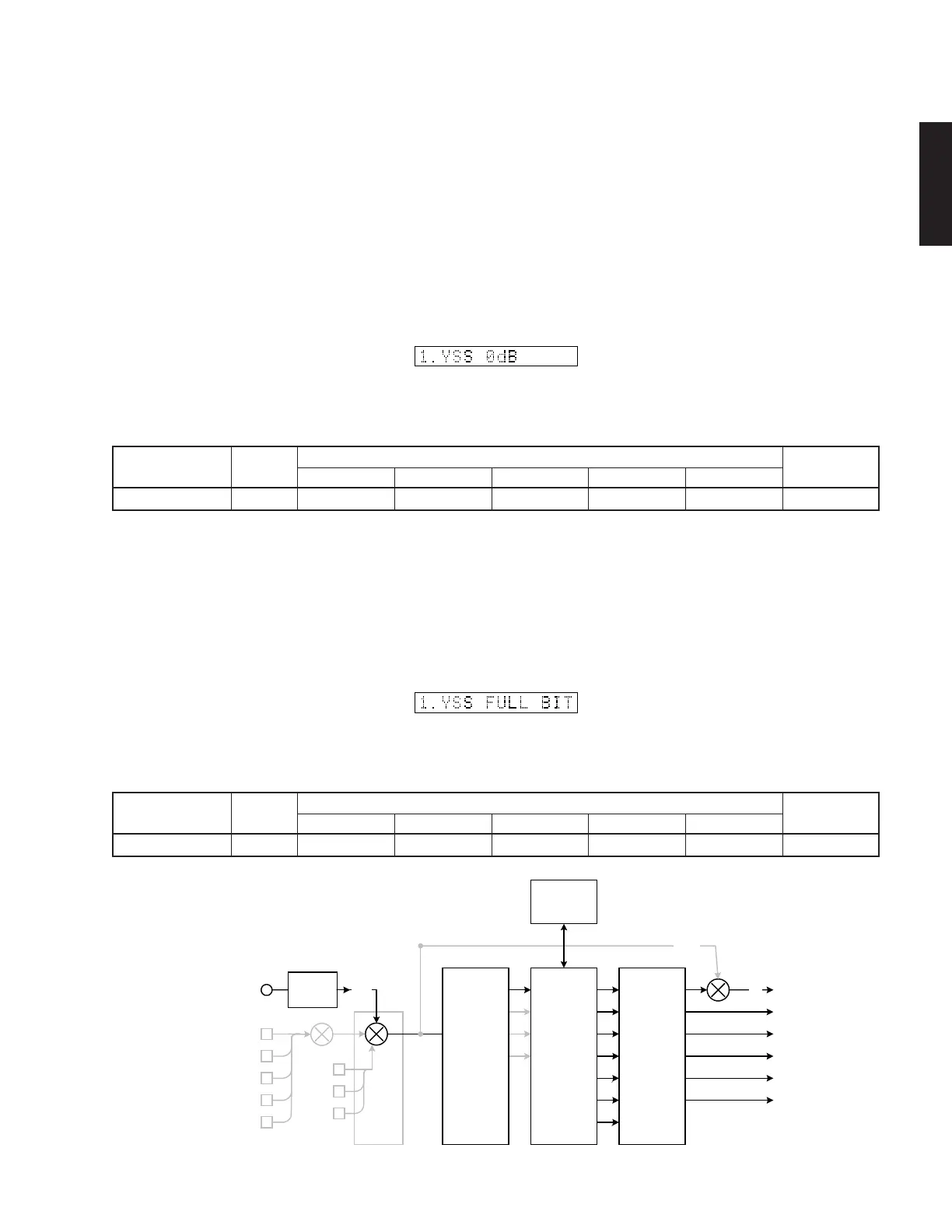

• Details of DIAG menu
With full-bit output specified in some modes, it is possible
to execute 0dBFS output without head margin in each
channel.
1. DA601-YSS930
This function is for YSS930 only. Main DSP of YSS930
is selected for FRONT output.
Using the sub-menu, it is possible to select 0dB output
level or full-bit output.
YSS 0dB
• The signal is output including the head margin.
●ダイアグメニュー詳細
一部のモードでフルビット指定することで、各チャンネル
のヘッドマージンを廃して0dBFS出力することが可能で
す。
1. DA601-YSS930
YSS930のみの動作です。FRONT出力にはYSS930の
MainDSPが選択されます。
サブメニューにより、出力レベル0dB、フルビット出力
が選択可能です。
YSS0dB
・ ヘッドマージンを含んで出力されます。
Reference data
INPUT: DVD ANALOG
SUBWOOFER OUTPUT: 50Hz, Others: 1kHz
Input level
Both ch, -20 dBm
Volume
+6.5 dB
SPEAKER OUT
FRONT
+18.5 dBm
SUBWOOFER
OUTPUT
-5.5 dBm
CENTER
+12.5 dBm
SURROUND
+12.5 dBm
SURROUND BACK
+12.5 dBm
PRESENCE
+12.5 dBm
Input level
Both ch, -20 dBm
Volume
+6.5 dB
SPEAKER OUT
FRONT
+18.5 dBm
SUBWOOFER
OUTPUT
-5.5 dBm
CENTER
+12.5 dBm
SURROUND
+12.5 dBm
SURROUND BACK
+12.5 dBm
PRESENCE
+12.5 dBm
