RX-V2500/DSP-AX2500
16
RX-V2500/
DSP-AX2500
■ UPDATING FIRMWARE/ファームウェアの書き込み
CONTROLP.C.B.のIC503をサービス部品（X5934A00）に
交換した場合、下記の手順によりファームウェアの書き込
みを行ってください。
必要なツール
・ RS-232Cシリアルポート付きPC（OS:Windows98/
2000/Me/XP）
・ ファームウェア書き込み用プログラム（Z9Boot.exe）
・ ファームウェア（V2500xxxxx.mot）
・ RS-232CクロスケーブルD-sub９pinメス
（仕様）PinNo.2RxD PinNo.2RxD
PinNo.3TxD PinNo.3TxD
PinNo.5GND PinNo.5GND
PinNo.7RTS PinNo.7RTS
PinNo.8CTS PinNo.8CTS
準備
ファームウェア書き込み用プログラムおよびファームウェ
アを指定のダウンロード先からバージョンアップ用PCの
同じディレクトリにダウンロードしてください。
操作
1. パワーオフ状態で、RS-232CクロスケーブルをPCと本
機のRS-232Cポートに接続します。
After replacing the IC503 on the CONTROL P.C.B. with
the service part (X5934A00), update the firmware
according to the following procedure.
Equipment required
• PC with RS-232C serial port (OS: Windows98/2000/
Me/XP)
• Firmware loading program (Z9Boot.exe)
• Firmware (V2500_xxxxx.mot)
• RS-232C cross cable "D-Sub 9-pin Female".
Pin No.2 RxD Pin No.2 RxD
Pin No.3 TxD Pin No.3 TxD
Pin No.5 GND Pin No.5 GND
Pin No.7 RTS Pin No.7 RTS
Pin No.8 CTS Pin No.8 CTS
Preparations
Download the firmware loading program and firmware
from the specified download sources to the same directory
of the PC for updating the firmware.
Firmware updating procedure

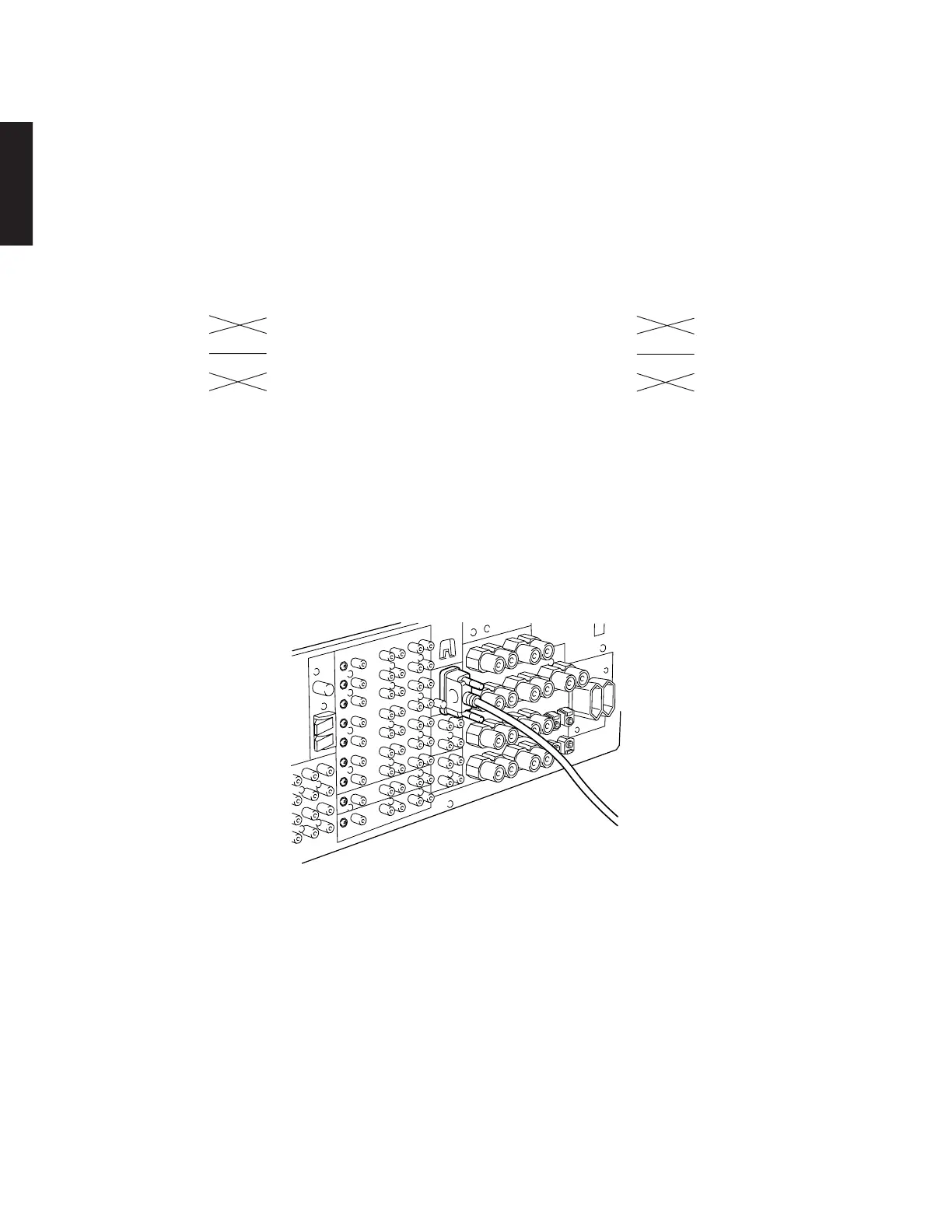

1. With the power turned off, connect the RS-232C cross
cable between the PC and the RS-232C port of the unit
as shown below.
2. After executing the firmware loading program, select
the program type and port settings as follows:
2. ファームウェア書き込み用プログラムを立ち上げ、
ProgramTypeおよびポート設定を選択します。
Program Type Select
ProgramType:V2500
COM > SETTING Menu
Port Setting Dialog
Port:Selectproperport#
Bitspersecond:9600
Databits:8
Parity:None
Stopbits:1
Flowcontrol:Hardware
