RX-V2500/DSP-AX2500
38
RX-V2500/
DSP-AX2500

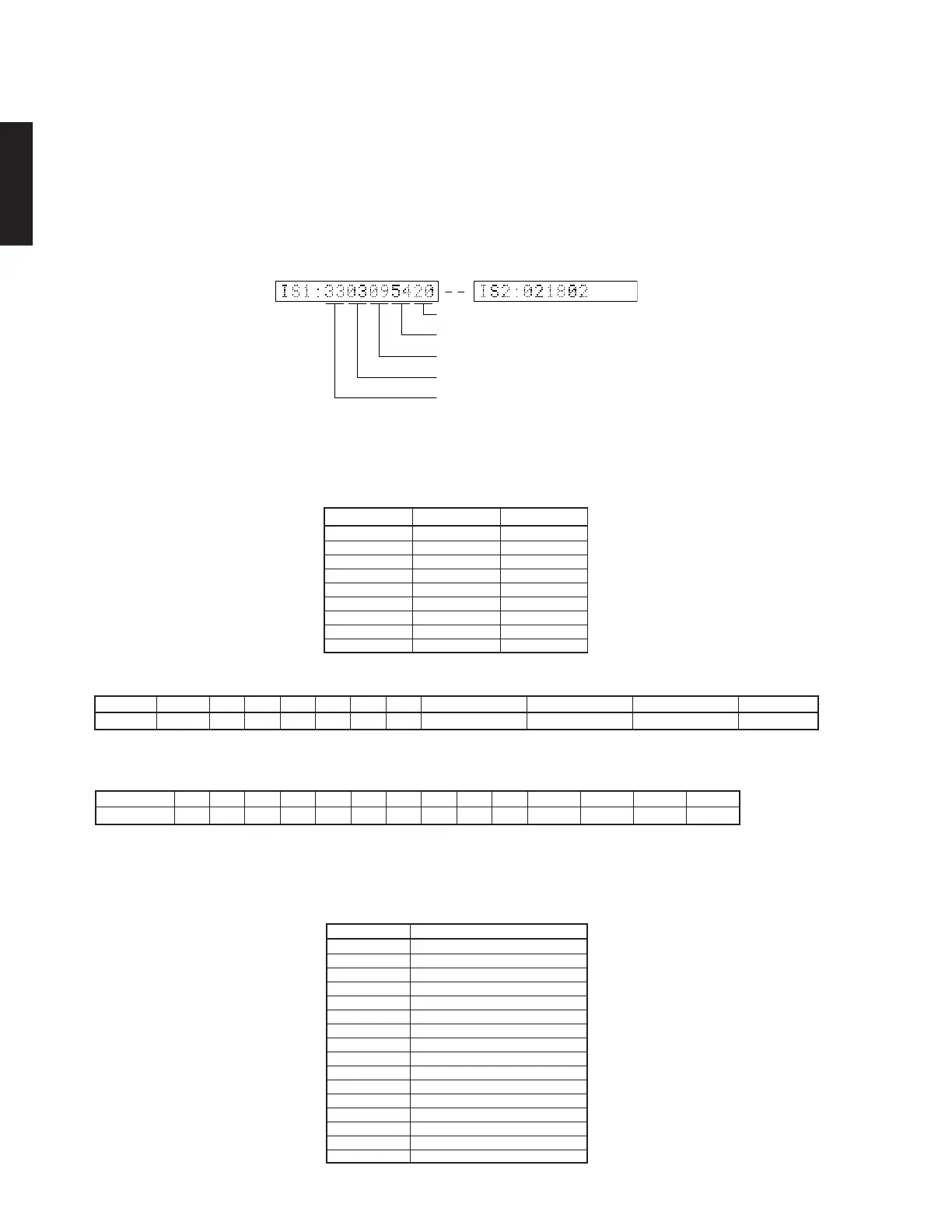

14. IF STATUS (Input function status)
Using the sub-menu, the status data is displayed one
after another in the hexadecimal notation.
During signal processing, the status before execution
of this menu is maintained.
* Numeric values in the figure example are for
reference.
<1st byte> Digital input/output setting value
Upper 4 bits: REC OUT selected /
lower 4 bits: INPUT selected
<4th byte> Format information of reproduction signal
*1: Analog processing used for digital reproduction is not
possible because of a commercial bit or 4-ch audio
reason.
<2nd byte> Fs information of reproduction signal
<3rd byte> Audio code mode information of
reproduction signal
IS1-2 (Internal status):
Indicates the status information of the microprocessor.
14.IFSTATUS
サブメニュー操作により、以下のステータス情報を順次
16進数で表示します。信号処理は、本メニュー実行前
の状態を維持します。
※ 図中の数値は参考例です。
IS1-2（内部ステータス）:
マイコンのステータス情報を表示します。
1st byte
5th byte
4th byte
3rd byte
2nd byte
＜第2バイト＞再生信号のFs情報
＜第1バイト＞デジタル入出力設定値
上位4bitRECOUT選択/
下位4bitINPUT選択
＜第3バイト＞再生信号のオーディオコードモード情報
＜第4バイト＞再生信号のフォーマット情報
*1: 業務用ビットや4chオーディオなどの理由で、デジタ
ル再生できずアナログ処理されます。
Value Choice Preset name
0 NONE
1 OPT A V-AUX
2 OPT B CD
3 OPT C DVD
4 OPT D D-TV
6 OPT F CBL/SAT
8 COAX A CD
9 COAX B DVD
A COAX C DVR/VCR2
Display Signal format
00 Analog (Unlock)
01 Incorrect digital (*1)
10 PCM Audio
20 Digital Data
21 IEC1937 Data
22 None PCM
23 Unknown
50 dts
51 Red dts
54 dts-ES MATRIX
58 dts-ES DISCRETE
5C dts-ES (Both flag)
60 AAC
C0 Dolby Digital
C1 D.D. Karaoke
C4 D.D.6.1 (D.D.EX)
Display 00 01 02 03 04 05 06 0A 0B 0C 0D
Fs (kHz) Analog 32 44.1 48 64 88.2 96 Unknown NRM Unknown DBL Unknown QUAD Not defined
Display 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D
Audio Code 1+1 1/0 2/0 3/0 2/1 3/1 2/2 3/2 2/3 3/3 OVER 6.1 MULTI PCE Unknown Unknown
