RX-V2500/DSP-AX2500
43
0.1mV ~ 10.0mV
(DC)
0.1mV ~ 10.0mV
(DC)
R319 (MAIN Lch)
R320 (MAIN Rch)
R325 (CENTER)
R291 (MAIN Lch)
R292(MAIN Rch)
R295 (CENTER)
R296 (SURROUND Lch)
R297 (SURROUND Rch)
R293 (SURROUND BACK Lch)
R294 (SURROUND BACK Rch)
R326 (SURROUND Lch)
R327 (SURROUND Rch)
R321 (SURROUND BACK Lch)
R322 (SURROUND BACK Rch)
Cut off
カット
Confirmation of Idling Current of Amp
Unit
• Right after power is turned on, confirm that the voltage
across the terminals of R319 (MAIN Lch), R320 (MAIN
Rch), R325 (CENTER), R326 (SURROUND Lch),
R327 (SURROUND Rch), R321 (SURROUND BACK
Lch), R322 (SURROUND BACK Rch) are between
0.1mV and 10.0mV.
• If it exceeds 10.0mV, open (cutoff) R291 (MAIN Lch),
R292 (MAIN Rch), R295 (CENTER), R296
(SURROUND Lch), R297 (SURROUND Rch), R293
(SURROUND BACK Lch), R294 (SURROUND BACK
Rch) and reconfirm the voltage.
Attention
If the idle current exceeds 10.0mV after an amplifier
repair, first check for a defective component before
cutting the bias resistor.
• Confirm that the voltage is 0.2 mV ~ 15.0 mV after 60
minutes.
アンプユニットのアイドリング電流の確認
● 電源投入直後、R319（MAINLch）、R320（MAIN
Rch）、R325（CENTER）、R326（SURROUND
Lch）、R327（SURROUNDRch）、R321
（SURROUNDBACKLch）、R322（SURROUND
BACKRch）の端子間電圧を測定し、0.1mVから
10.0mVの間であることを確認してください。
● 電圧が10mVを超えている場合は、R291（MAIN
Lch）、R292（MAINRch）、R295（CENTER）、R296
（SURROUNDLch）、R297（SURROUNDRch）、
R293（SURROUNDBACKLch）、R294
（SURROUNDBACKRch）をカットし、電圧を再確認
してください。
注意
パワーアンプ修理後に10.0mVを超えている場合は、抵
抗をカットする前に故障箇所を調べてください。
● 60分後、電圧が0.2mV〜15.0mVであることを確認して
ください。

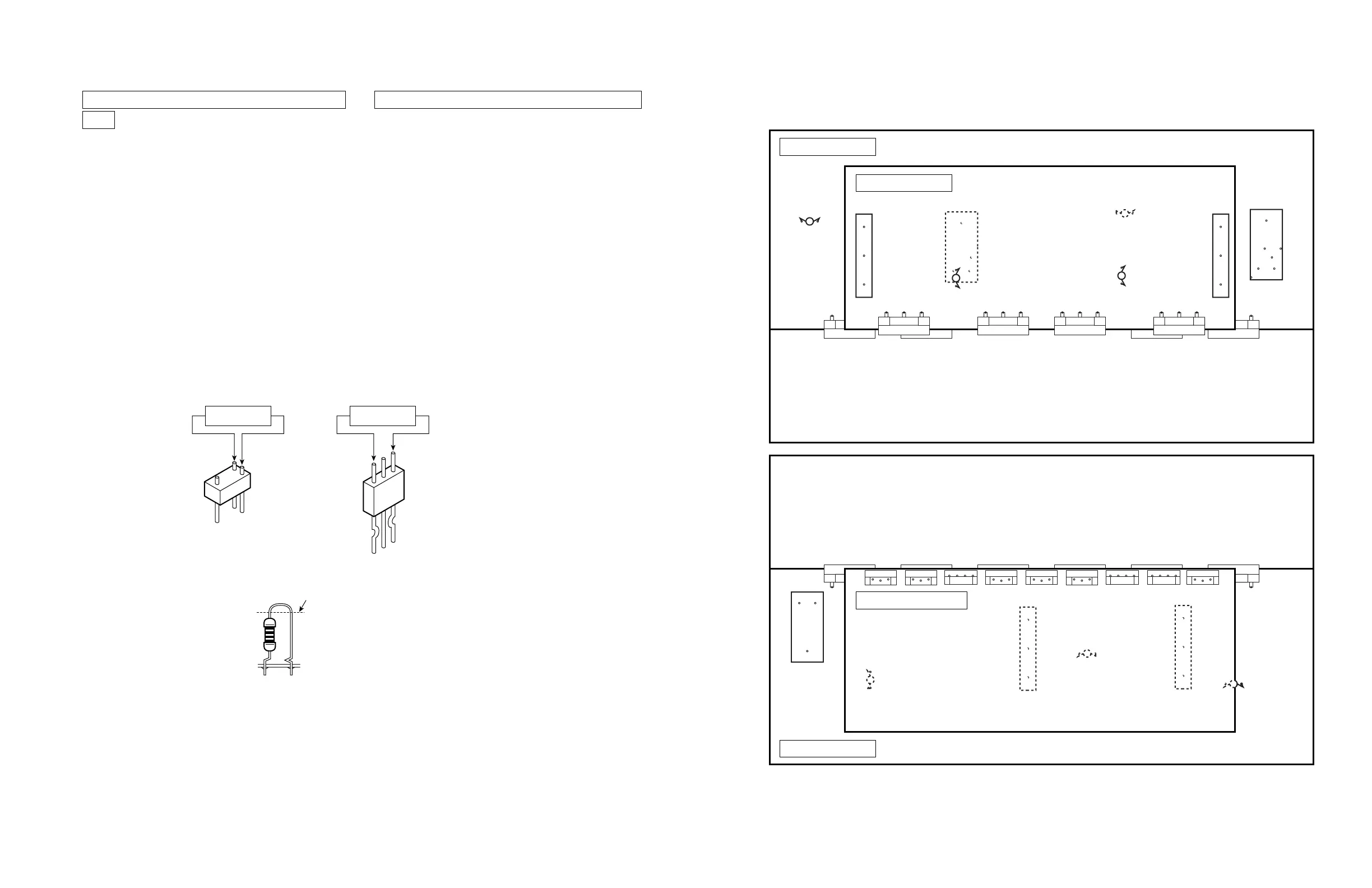

■ AMP ADJUSTMENT/アンプ部調整
R320
R322R321
R319
R294
R293
R292
R291
R297
R325
R326
R295
R296
R327
MAIN (3) P. C. B.
POWER (3) P. C. B.
MAIN (2) P. C. B.
MAIN (4) P. C. B.
REAR
FRONT
