5. Removal of FUNCTION (3) P.C.B.
a. Remove 1 screw (B) and then remove the Support
Top. (Fig. 2)
b. Remove 1 screw (C).
c. Remove CB527, CB529, CB532 and CB537. (Fig. 3)
d. Remove the FUNCTION (3) P.C.B. which is connected
directly to the lower P.C.B. with connectors. (Fig. 2)
5. FUNCTION（3）P.C.B.の外し方
a. Bのネジ1本を外し、サポートトップを外します。（Fig.
2）
b. Cのネジ1本を外します。（Fig.3）
c. CB527、CB529、CB532、CB515を外します。（Fig.
3）
d. FUNCTION（3）P.C.B.を取り外します。
但し、FUNCTION（3）P.C.B.は、下方のP.C.B.と直接
コネクター接続されています。（Fig.2）
6. Removal of CONTROL, FUNCTION (1), (2), (4) ~ (6),
INPUT (1), (2) P.C.B.s and Tuner
a. Remove 23 (U, C, A, B, G models) / 22 (R, T, K, L
models) screws (D). (Fig. 4)
b. Remove 2 jack screws (E). (Fig. 4)
c. Remove CB40, CB44, CB504, CB505 and CB553. (Fig.
3)
d. Remove CONTROL, FUNCTION (1), (2), (4) ~ (6),
INPUT (1), (2) P.C.B.s and Tuner. (Fig. A)
6. CONTROL、FUNCTION（1）、（2）、（4）〜（6）、
INPUT（1）、（2）P.C.B.、チューナーの外し方
a. Dのネジ24本を外します。（Fig.4）
b. Eのジャックスクリュー2本を外します。（Fig.4）
c. CB40、CB44、CB504、CB505、CB553を外します。
（Fig.3）
d. CONTROL、FUNCTION（1）、（2）、（4）〜（6）、
INPUT（1）、（2）P.C.B.、チューナーを取り外します。
（Fig.A）
Fig. 4
Fig. 3
CB125
CB905CB906CB40
CB44
CB504
CB505
CB508
CB553
CB507
CB514
CB516
CB506
CB503
CB502
(CONTROL P.C.B)
CB502
(DSP P.C.B)
CB515
(J model only)
CB527 CB529
CB532
CB537
(U, C, R, T, K, A, B, G, L models)
E
A D
U, C, R, T, K, A, B, G, L models
A E
D
J model

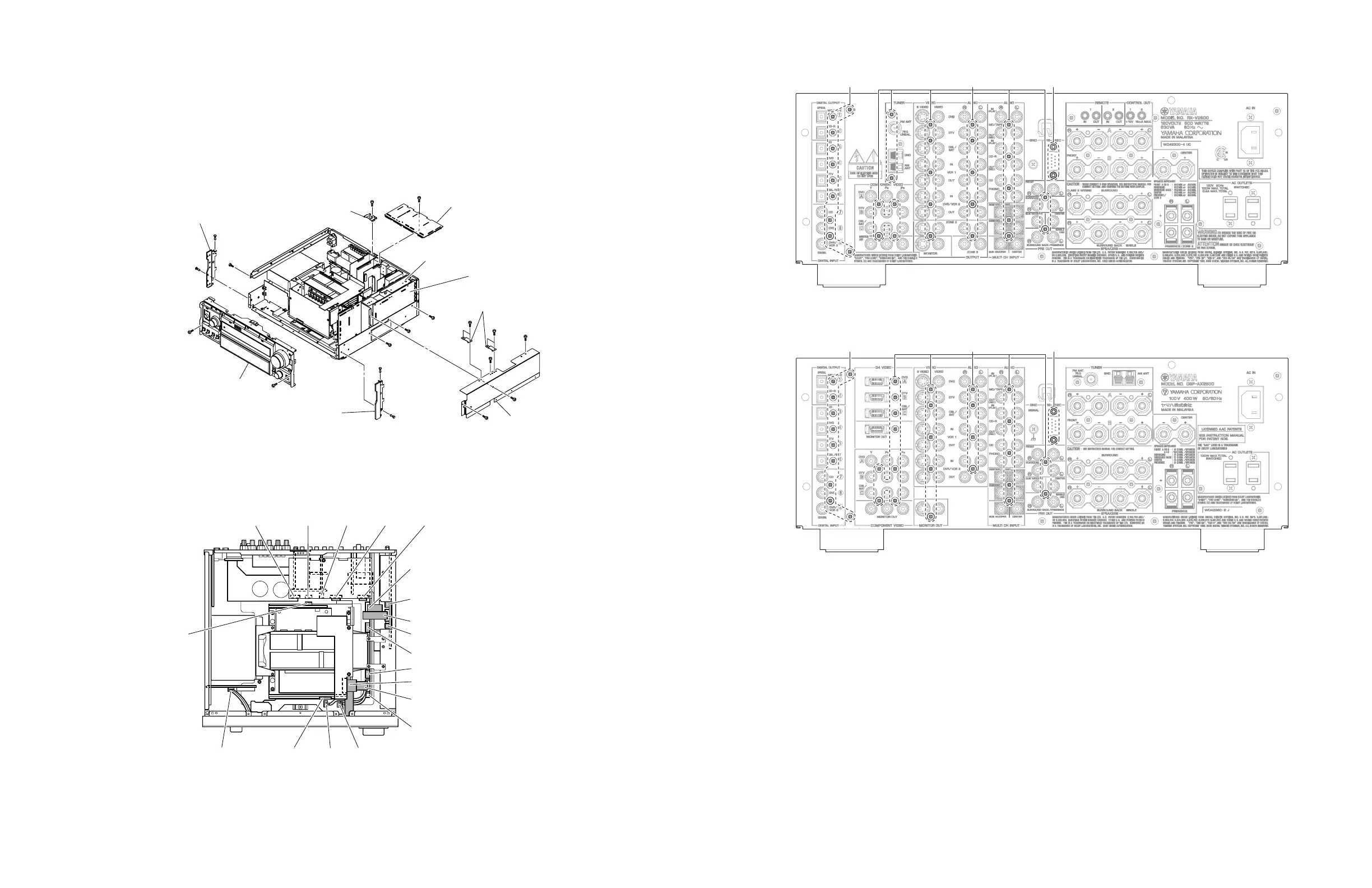

Fig. 2
Side Plate L
サイドプレートL
Side Plate R
サイドプレートR
Sub Chassis
サブシャーシ
Bracket
ブラケット
SupportP.C.B.
サポート
SupportTOP
サポートトップ
ShieldCase
シールドケース
DSP P.C.B.
5
5
0
5
5
6
6
7
7
8
8
C
9
9
9
9
9
B
FUNCTION (3) P.C.B.
