DTX-MULTI 12
7. Sensor Unit CT, Sensor Unit ST,
Pad Sheet Switch
(Time required: About 2 minutes each)
* The following describes procedures for pad unit R
side.
Removal on pad unit F side can be conducted in the
same way.
7-1 Remove the pad unit R. (See procedure 1.)
7-2 Remove the ten (10) screws marked [50]. The pad
support plate R can then be removed. (Fig. 8)
7-3 Sensor Unit CT, Sensor Unit ST
7-3-1 Remove the sensor unit CT or sensor unit ST. (Fig. 9)
7-4 Pad Sheet Switch
7-4-1 Remove the rubber pad. (Fig. 9, Photo 2)
7-4-2 Remove the pins at six (6) positions to remove the pad
sheet switch. (Photo 3)
7. センサユニット CT、センサユニット ST、
パッドシート SW
（所要時間 :各約 2 分）
※ ここでは、パッドユニット R 側の手順を記載します。
パッドユニット F 側も同様に外すことができます。
7-1 パッドユニット R を外します。（1 項参照）
7-2 [50] のネジ 10 本を外して、パッド支板 R を外し
ます。（図 8）
7-3 センサユニット CT、センサユニット ST
7-3-1 センサユニット CT またはセンサユニット ST を
外します。（図 9）
7-4 パッドシート SW
7-4-1 ラバーパッドを外します。（図 9、写真 2）
7-4-2 6 個所のピンを外しながら、パッドシート SW を
外します。（写真 3）

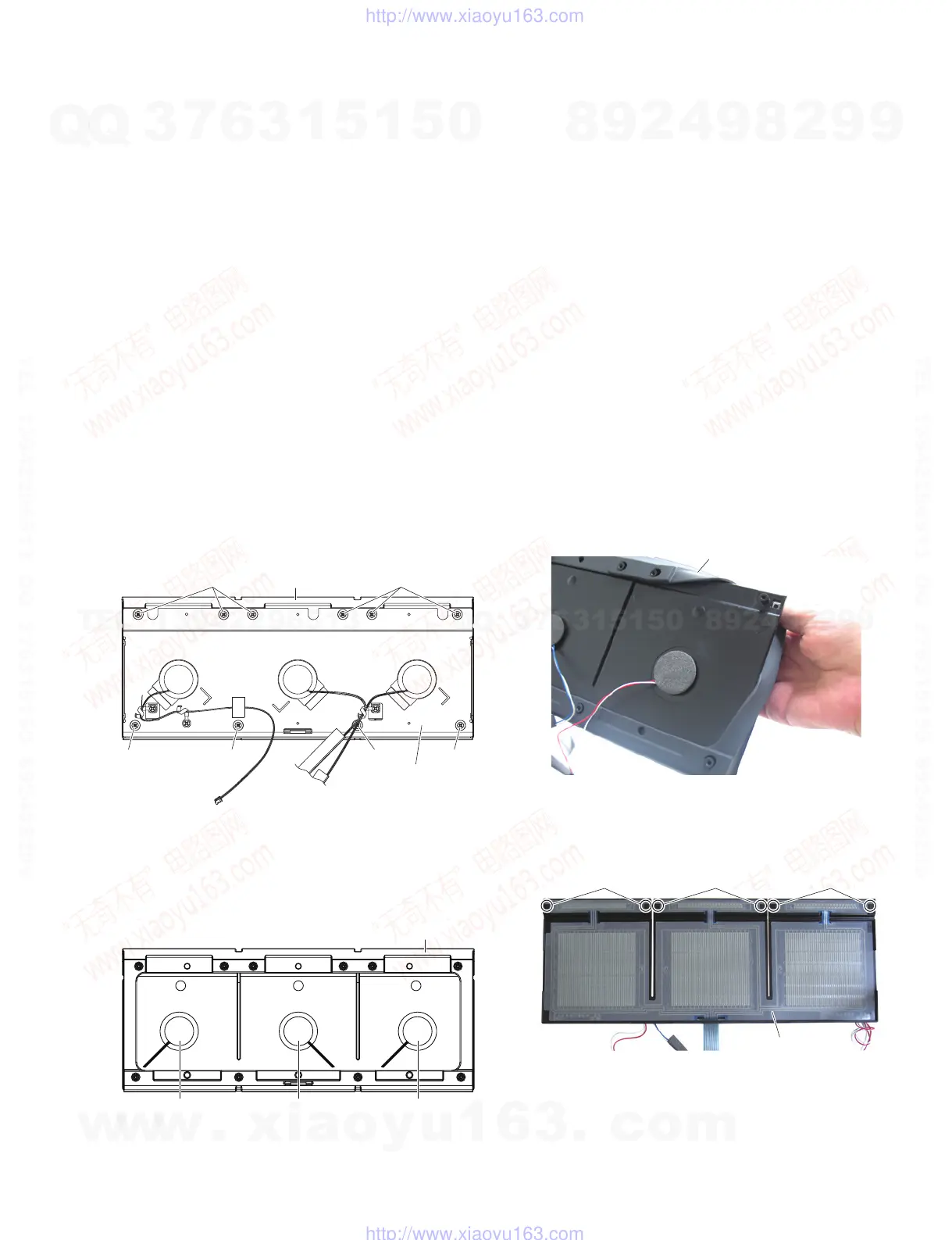

• PAD UNIT R（パッドユニットR）
<Bottom view>
[50]
[50] [50] [50] [50]
[50]
PAD SUPPORT PLATE R
（パッド支板R）
PAD ASSEMBLY
（パッド組立品）
[50]: PW HEAD TAPPING SCREW-P
(Pタイト＋PWH)
3.0X10-10 MFZN2W3 (WF76550R)
Fig.8
（図8）
• PAD ASSEMBLY（パッド組立品）
<Bottom view>
SENSOR UNIT ST
（センサユニットST）
SENSOR UNIT ST
（センサユニットST）
RUBBER PAD
（ラバーパッド）
SENSOR UNIT CT
（センサユニットCT）
Fig.9
（図9）
Photo 2
（写真2）
RUBBER PAD
（ラバーパッド）
PAD SHEET SWITCH
（パッドシートSW）
Pin
（ピン）
Pin
（ピン）
Pin
（ピン）
Photo 3
（写真3）
