5
DTX-MULTI 12

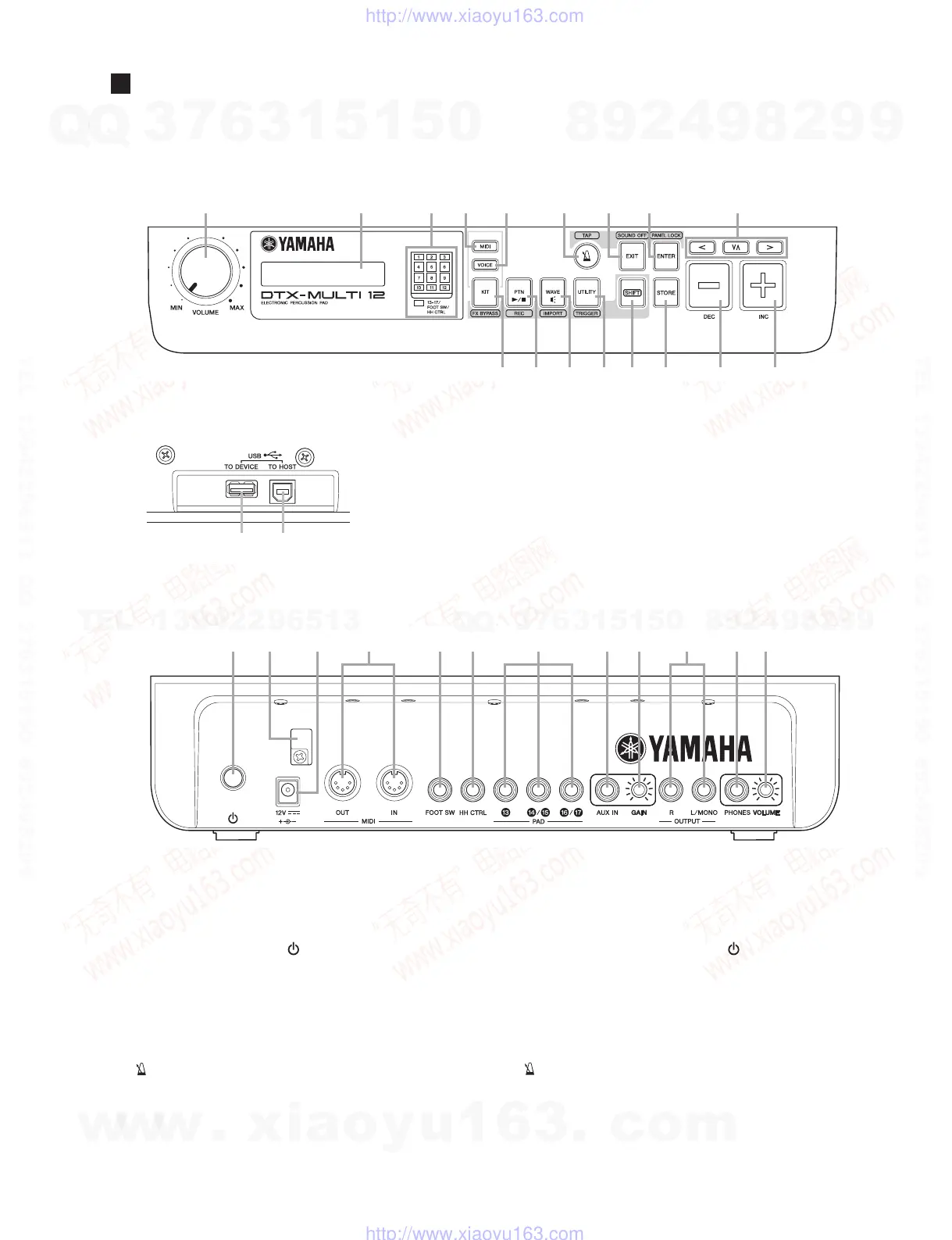

PANEL LAYOUT(パネルレイアウト)
• Front Panel(フロントパネル)
q [VOLUME] dial
w Display
e Pad Indicator
r [MIDI] button
t [VOICE] button
y [KIT] button
u [PTN] button
i [WAVE] button
o [UTILITY] button
!0 [SHIFT] button
!1 [ ] button
!2 [EXIT] button
!3 [ENTER] button
!4 [STORE] button
!5 [ < ] [
>
>
] [ > ] button
!6 [-/DEC] button
!7 [+/INC] button
!8 [USB TO DEVICE] port
!9 [USB TO HOST] port
@0 [ Standby/On] switch
@1 Cord clip
@2 [DC IN] terminal
@3 [MIDI IN/OUT] connectors
@4 [FOOT SW] jack
@5 [HI-HAT CONTROL] jack
@6 [PAD] jacks (!3 to !7)
@7 [AUX IN] jack
@8 [GAIN] knob
@9 [OUTPUT L/MONO and R] jacks
#0 [PHONES] jack
#1 [VOLUME] knob
≤≤≤≤≤YAMAHA
<<DTX-MULTI≤12>>
e !5
o !0 !4 !6 !7iuy
r !1 !2 !3tqw
!8 !9
• Side Panel(サイドパネル)
@3 @9@6@4@0 @5 @7 @8 #0 #1@1 @2
• Rear Panel(リアパネル)
q
VOLUME(マスターボリューム)
w LCD 画面
e LED パッドインジケーター
r [MIDI] ボタン
t [VOICE] ボタン
y [KIT] ボタン
u [PTN] ボタン
i [WAVE] ボタン
o [UTILITY] ボタン
!0 [SHIFT] ボタン
!1 [ ](クリック)ボタン
!2 [EXIT] ボタン
!3 [ENTER] ボタン
!4 [STORE] ボタン
!5
[<]、[
>
>
]、[>](セレクト)ボタン
!6 [‒/DEC] ボタン
!7 [+/INC] ボタン
!8 [USBTODEVICE] 端子
!9 [USBTOHOST] 端子
@0
[(スタンバイ / オン)]スイッチ
@1 コードフック
@2 [DCIN] 端子
@3 [MIDIIN/OUT] 端子
@4 [FOOTSW] 端子
@5
[HHCTRL(ハイハットコントロール)]端子
@6 [ トリガー入力端子 ]!3 !7
@7 [AUXIN] 端子
@8 [GAIN] ノブ
@9 [OUTPUTL/MONO、R] 端子
#0 [PHONES] 端子
#1
[VOLUME(ヘッドフォンボリューム)]ノブ
