DTX-MULTI 12
DISASSEMBLY PROCEDURE(分解手順)
1. PAD UNIT R (Time required: About 1 minutes)
1-1 Remove the four (4) screws marked [150A] and three
(3) screws marked [160A]. The pad unit R can then be
removed. (Fig.1, Fig.2)
Photo 1
(写真 1)
Precautions
(注意事項)
* Notes on Flat Cable
Contacts are visible from the back. Pay attention not to
insert and install the cable to the connector inversely.
(Photo 1)
Front Side
(表面)
Back Side
(裏面)
※ フラットケーブルの注意
接点が裏面から透けて見えます。コネクタにケーブルの表
裏を逆に差込まないように注意して取り付けてください
(写真 1)
1. パッドユニット R
(所要時間 :約 1 分)
1-1 [150A] のネ 4 [160A] 3 本を外して、
パッドユニット R を外します。(図 1、図 2)

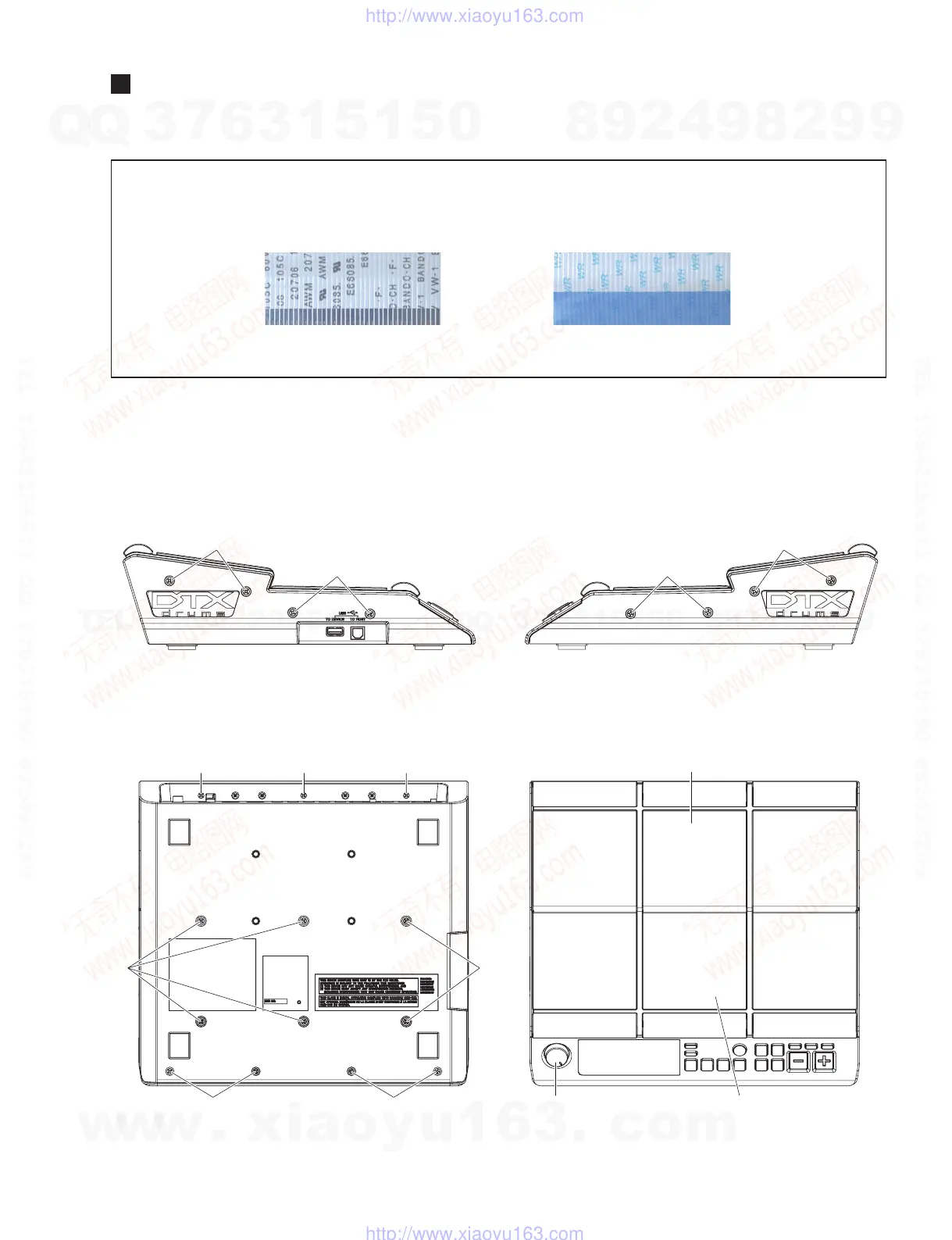

<Left side view> <Right side view>
[150A] [150A]
[150B] [150B]
[150]: BIND HEAD TAPPING SCREW-S
(Sタイト+BIND)
3.0X6 MFZN2B3 (WE87780R)
Fig.1
(図1)
<Bottom view> <Top view>
[160A]
[160B]
[160B]
[160A]
[160C]
PAD UNIT R
(パッドユニットR)
PAD UNIT F
(パッドユニットF)
KNOB V
(Vツマミ)
[160A]
[160C]
[160]: BIND HEAD SCREW
(小ネジ+BIND)
3.0X6 MFZN2B3 (WE878300)
Fig.2
(図2)
