Yamaha DTX-Multi 12 - Page 65

65
DTX-MULTI 12

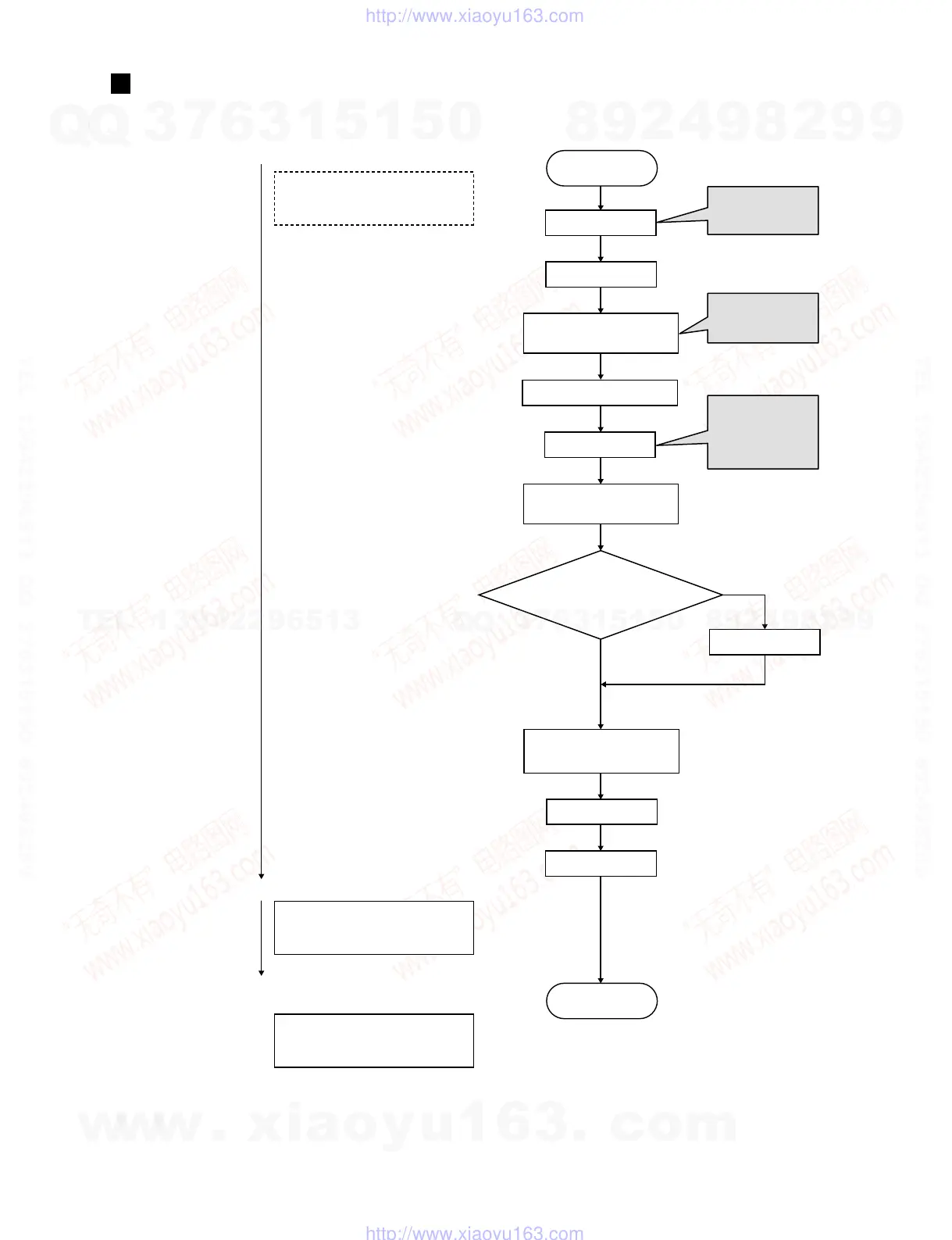

起動シーケンス
LCDバックライト点灯、表示無し
破壊有り
破壊無し
オープニング画面表示
TOP画面表示
（表示される画面はKITmode）
画面表示無し
LCDC初期化
USBHost 初期化
各デバイス初期化
（USBFunction,MIDI,...）
通常モードProgram開始
音源部初期化
FactorySet実行
FlashROMProgram
領域をSDRAMへコピー
FlashROMパラメータ
領域をSDRAMへコピー
CPU初期化
CPURESET解除
電源ON
起動シーケンス
パラメータ破壊判断
（FlashROM上の破壊有無判断
データを使用）
アナログMute解除
<DMCN8-8>
DACMute解除
<IC14-5,IC15-5>
SDRAMのアクセス
開始（CS確認）
<IC9-20>
CPURESET信号
（L→H）
<IC5-6>
