MAT1
20

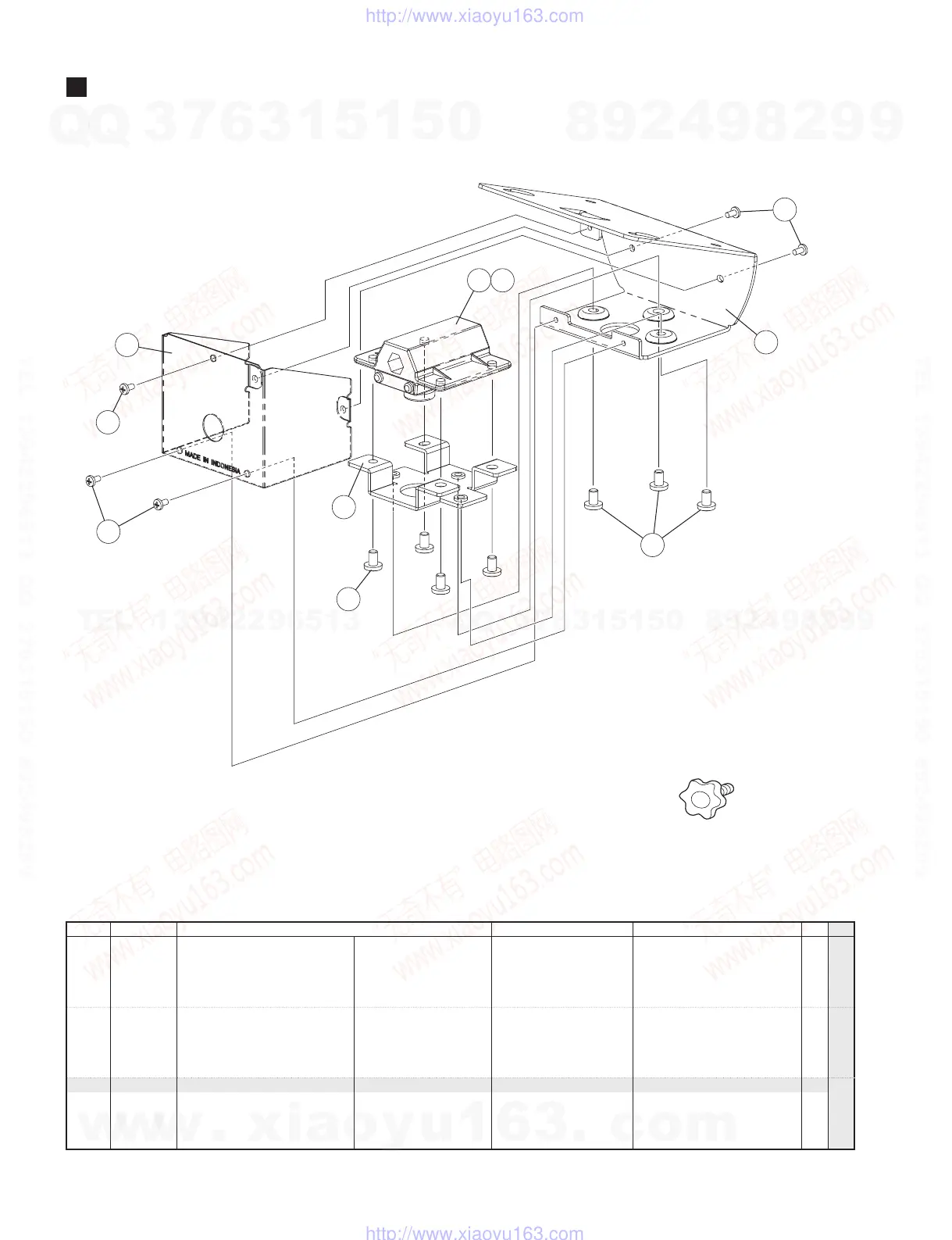

OVERALL ASSEMBLY
総組立
MAT1
*
-- OVERALL ASSEMBLY
総組立
(WR56270)
10 V841930R ROD CLAMP ASSEMBLY TP65S
ロッドクランプ集成
08
10a WE774000 BIND HEAD SCREW 3.0X6 MFZN2W3
小ネジ＋ＢＩＮＤ
201
*
20 -- CLAMP FRAME
クランプフレーム
(WQ92850)
30 WF002900 BIND HEAD SCREW 5.0X8 MFZN2B3
小ネジ＋ＢＩＮＤ
401
*
40 WR241800 MAIN FRAME
メインフレーム塗装
50 WF002900 BIND HEAD SCREW 5.0X8 MFZN2B3
小ネジ＋ＢＩＮＤ
301
*
60 WR242000 UNIT COVER
ユニットカバー塗装
70 WE878300 BIND HEAD SCREW 3.0X6 MFZN2B3
小ネジ＋ＢＩＮＤ
501
ACCESSORIES
付属品
WG674700 CLAMP BOLT M8 TP65S
クランプボルト
01
*
WR562900 SCREW MACHINE +BIND 5.0X12 MFZN2B3 SP
小ネジ＋ＢＩＮＤ
4
OPTION
（別売品）
20
30
70
70
60
10 10a
40
50
70
• MAT1
ACCESSORY
（付属品）
BOLT
（クランプボルト）
REF NO.
PART NO.
DESCRIPTION
部品名
REMARKS
QTY RANK
*
: New Parts RANK: Japan only
