9-26
SPEC
CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES
CARACTERISTIQUES GENERALES
DE COUPLE
Ce tableau spécifie les couples de serrage des attaches
standard avec filet à pas ISO standard. Les spécifications
de serrage pour les composants ou ensembles spéciaux
sont incluses dans les sections correspondantes de ce
manuel. Pour éviter toute déformation, serrer les ensem-
bles à fixations multiples en procédant en croix, par éta-
pes progressives, jusqu’à ce que le couple final soit
atteint. Sauf spécification contraire, les caractéristiques
de couple s’entendent pour des filetages propres et secs.
Les composants doivent être à température ambiante.

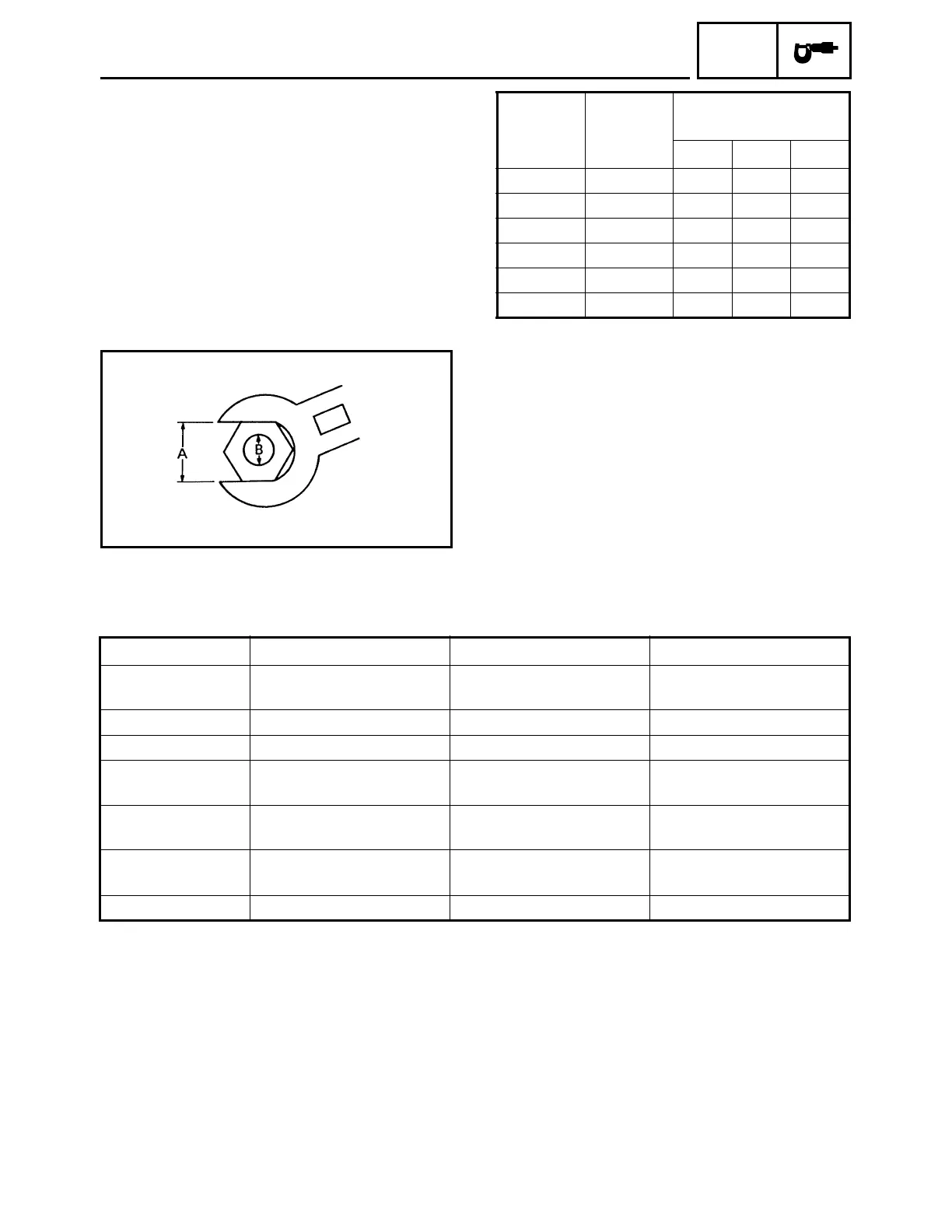

A: Distance entre les faces
B: Diamètre extérieur du filetage
DEFINITION DES UNITES
A
(écrou)
B
(boulon)
Caractéristiques générales
de couple
Nm m · kg ft · lb
10 mm 6 mm 6 0,6 4,3
12 mm 8 mm 15 1,5 11
14 mm 10 mm 30 3,0 22
17 mm 12 mm 55 5,5 40
19 mm 14 mm 85 8,5 61
22 mm 16 mm 130 13,0 94
Unité Signification Définition Mesure
mm
cm
Millimètre
Centimètre
10
-3
mètres
10
-2
mètres
Longueur
Longueur
kg Kilogramme 10
3
grammes Poids
N Newton 1 kg × m/sec
2
Force
Nm
m · kg
Newton-mètre
Mètre-kilogramme
N × m
m × kg
Couple
Couple
Pa
N/mm
Pascal
Newtons par millimètre
N/m
2
N/mm
Pression
Constante de ressort
L
cm
3
Litre
Centimètre cube
— Volume ou contenance
tr/mn Tour par minute — Régime moteur
