Yamaha QL5 Service Manual

QL5/QL1
144

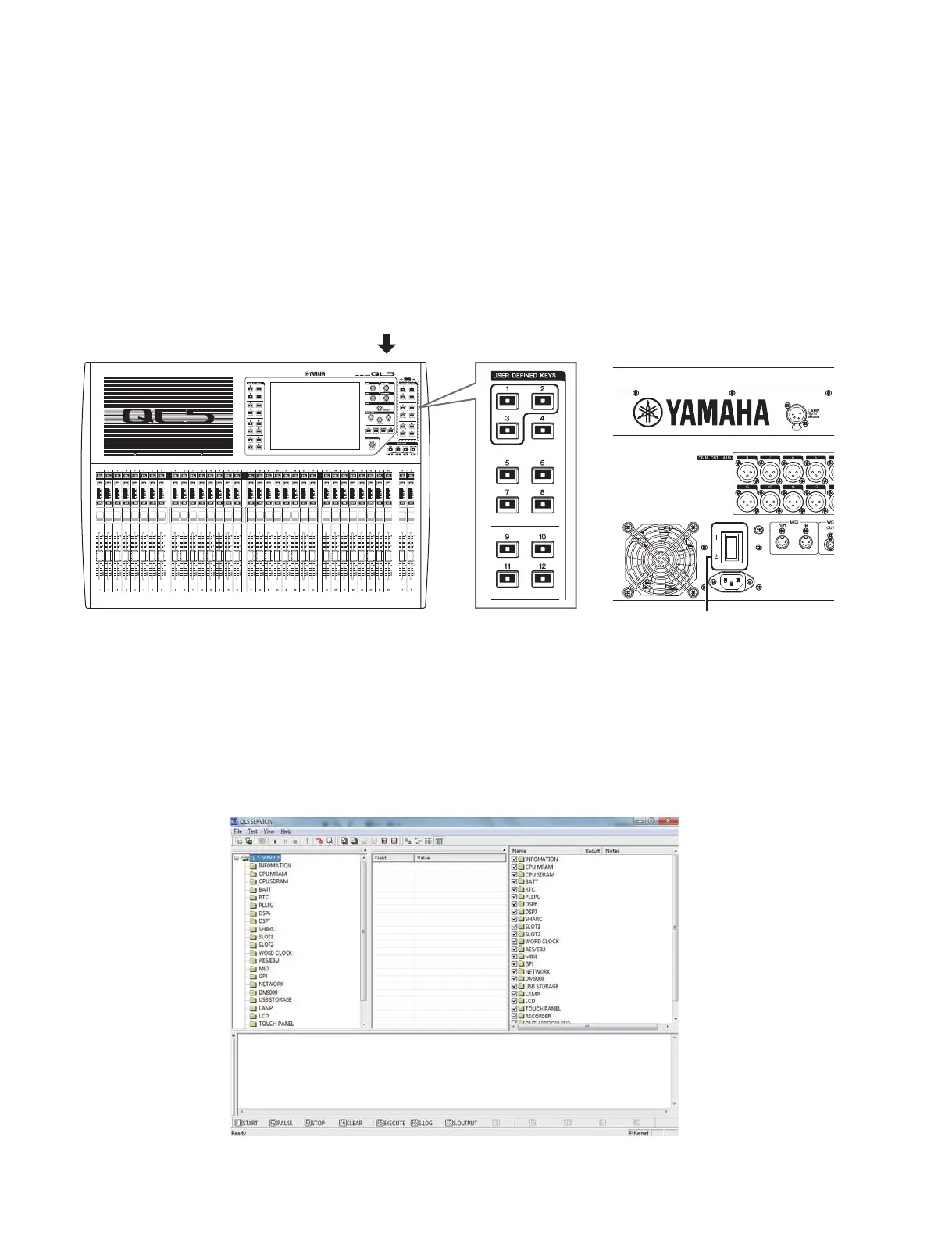

※このイラストはQL5です。
2. サービス検査
QLのサービス検査について、テストプログラムの内容、実行画面例などを示します。
実行画面例は検査する項目のみを記述してあります（実際の表示はグレーアウトの項目があります）。
検査に必要な冶具がない場合、該当する検査項目のチェックを外して実施してください。
•検査の開始方法
1） QL起動方法
・QLのUSERDEFINEDKEYSの［1］と［2］と［3］を同時に押しながら、電源スイッチを入れます。
・PCアプリは、QLのダイアグが起動して30秒ほど待ってから起動してください。
※フェーダーを検査する場合は160ページの「フェーダーキャリブレーション」の手順でNG判定になっているフェーダーが
なくなるまでキャリブレーションを実施しておきます。
2） PCアプリ起動方法
PCアプリからテストプログラムに入ります。
Windows上でDiagQL5service.exe又はDiagQL1service.exeを起動すると以下の起動画面が表示されます。
A
•A視野
電源スイッチ
※「サービス検査用PCアプリの操作説明」は188ページを参照してください。

Yamaha QL5 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Channels quantity	72 channels
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Phantom power	48 V
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	200 W
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	563 mm
Width	828 mm
Height	272 mm
Weight	21800 g
