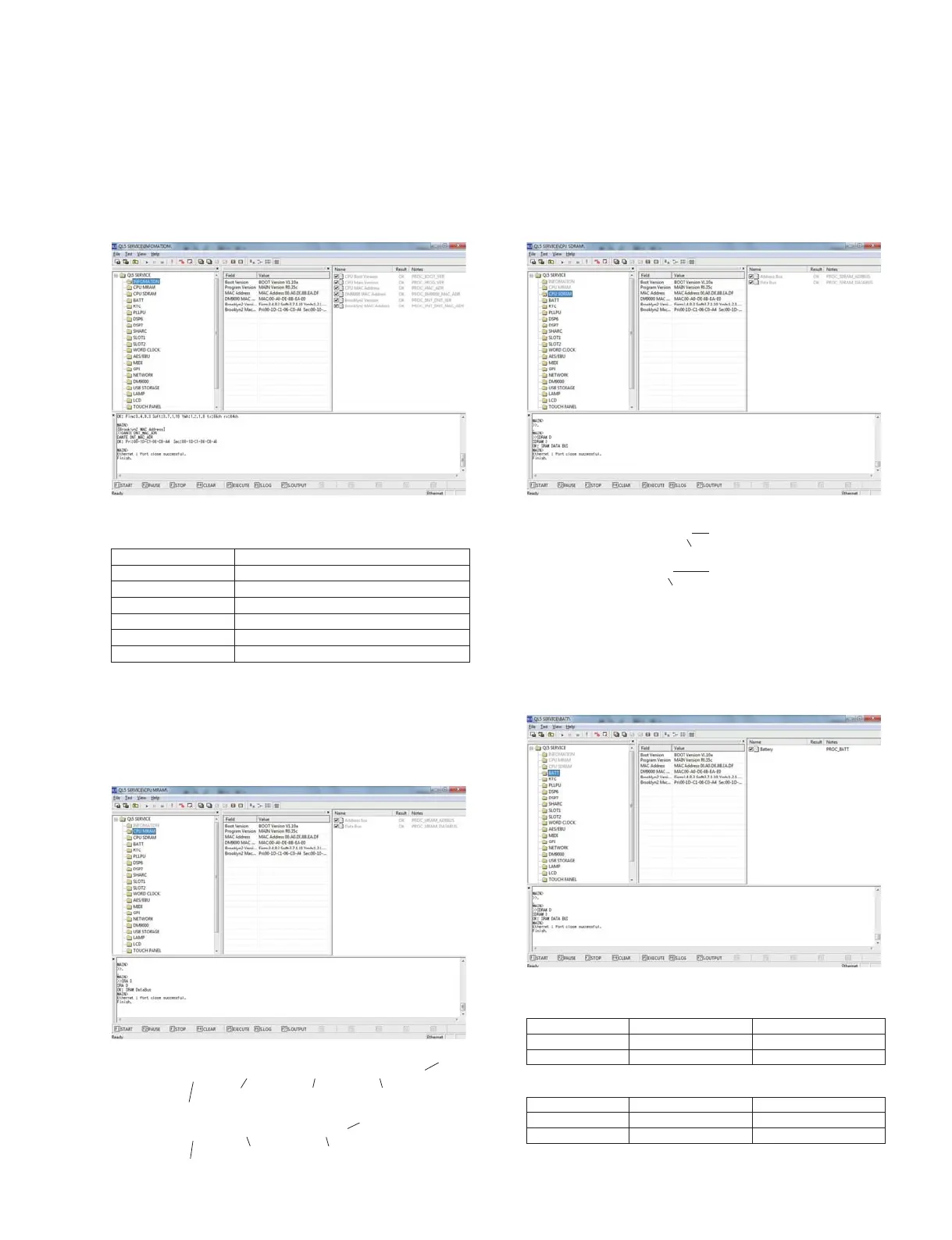

Yamaha QL5 Service Manual

QL5/QL1
145
1-2.CPUSDRAMtest
内容 CPUQLシート上のSDRAMのアドレスバス線と
データバス線の検査をします。
実行画面例
1-3.BATTtest
内容 バックアップ用電池の電圧測定回路を検査し自動
判定します。
実行画面例
結果表示説明
Battery電圧チェック（電池は新品のみOKとする）
LowBattery電圧チェック（電池が入っていない状態）

1-0. INFORMATION
内容 ファームウェアのバージョンが適切であるか等の
確認をします。
実行画面例
出力結果
プロパティウインドウへ下記の通り表示します。
1-1.CPUMRAMtest
内容 CPUQLシート上のMRAMのアドレスバス線と
データバス線の検査をする。
実行画面例
電圧 アウトプットウィンドウ内の表示 備考
2.8[V]未満 NG:x.xxV(BATT.Low)（電圧が規定値より低い）
2.8[V]以上、3.5[V]未満 OK:x.xxV
電圧 アウトプットウィンドウ内の表示 備考
2.2[V]未満 OK:x.xxV(BATT.Low)
2.2[V]を超える電圧 NG:x.xxV
Field Value（例）
BootVersion BOOTVersionV1.00
ProgramVersion MAINVersionV1.00
MACAddress MACAddress00.A0.DE.25.16.25
DM9000MACAddress MAC:00-A0-DE-25-16-26
Brooklyn2Version
Firm:3.4.3.8Soft3.6.4.20Ymh:1.1.3.0tx:64chrx:64ch
Brooklyn2MACAddress Pri:00-1D-C1-06-5A-DASec:00-1D-C1-06-5A-DB
NGの場合の表示説明
NG: MRAM A[X] (0xXXXXXXXX) W:XXXXXXXX–R:XXXXXXXX
NG: MRAM D[X] W:XXXXXXXX–R:XXXXXXXX
アドレス バスN G の 場 合
データバスNGの場合
NGとなったAddressBusNo.
writedata readdata
writedata readdata
NGとなったDataBusNo.
CPUAddress
NGの場合の表示説明
NG: SDRAM ADDRESSBUS Ax
NG: SDRAM DATA BUS Dx
アドレスバスNGの場合
NGとなったAddressBusNo.
NGとなったDataBusNo.
データバスNGの場合

Yamaha QL5 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Channels quantity	72 channels
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Phantom power	48 V
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	200 W
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	563 mm
Width	828 mm
Height	272 mm
Weight	21800 g
