QL5/QL1
147
DSP7のテスト項目と実行中の表示
1:CPUInterface(DataBus).......................................... OK
2:CPUInterface(ChipSelect)...................................... OK
3:CPUInterface(AddressBus).................................... OK
4:E-RAMInterface(DataBus).....................................OK
5:E-RAMInterface(AddressBus)................................ OK
6:SIOConnection(DSP7→DSP6)............................. OK
7:SIOConnection(DSP6→DSP7)............................. OK
8:SIOConnection(DSP7→DSP7)............................. OK
9:DSP7LSICheck(DSP7ACC)................................. OK
DSP6,DSP7共通、NGの場合の表示説明
1） CPUInterface/DRAM、E-RAMInterface

NG:ICxxx(1)00000000XXXX0000000000000000X00X
 MSB LSB
  IC番号 DSP番号 X=不良のビット
2） SIOConnection(DSP7→DSP6)…
 NG:1ICxxx(1)[Soxx]→ICxxx(1)[Sixx]
1-8.SHARCTest
内容 CPUSHARC間の通信チェック。
 SHARCSDRAMチェック（AddressBus,DataBus）。
 CPUとSHARC間のFLAGラインのチェック。

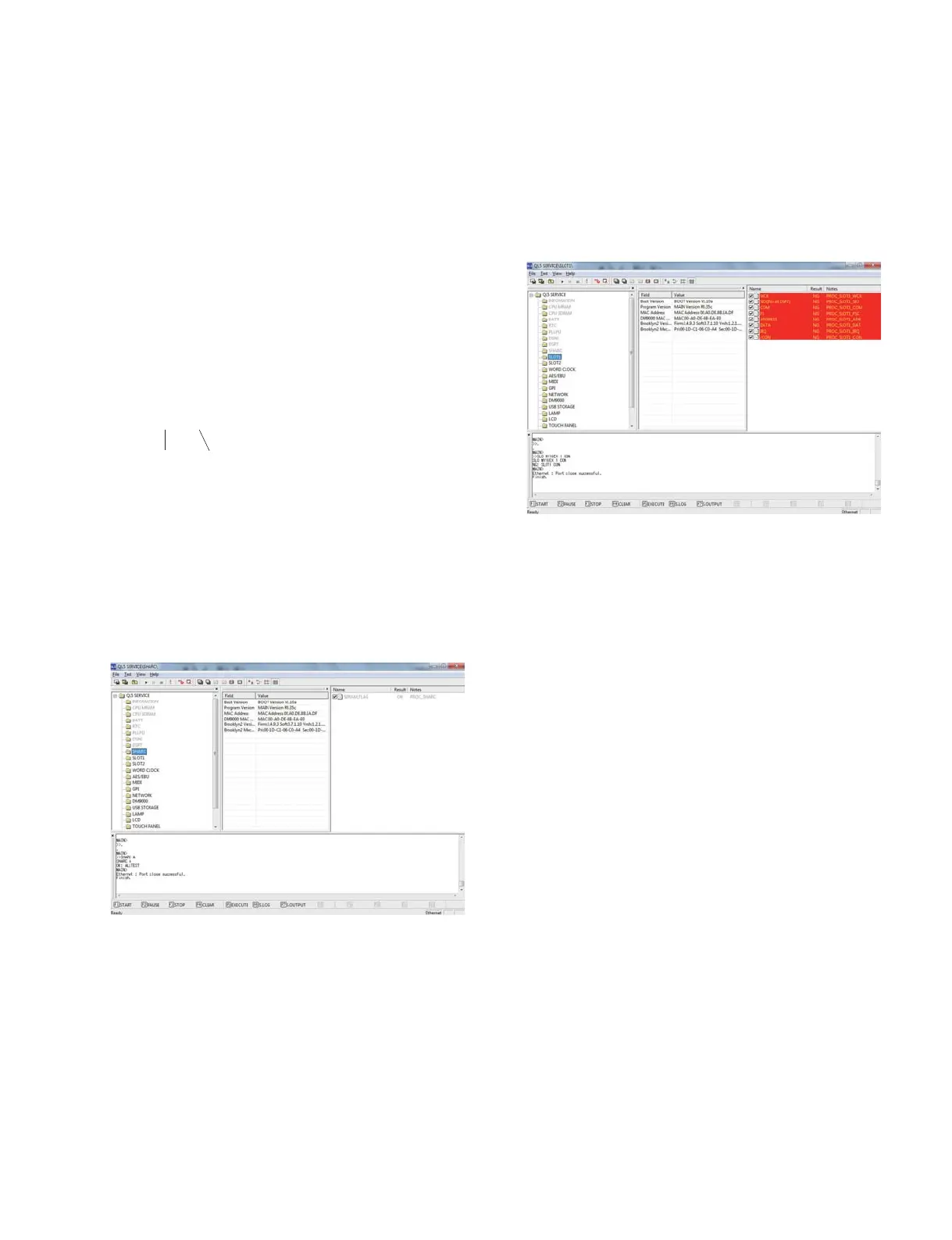

実行画面例
1-9.SLOTTest
内容 MYSLOTの各インターフェースおよび、SLOT
に供給される電源電圧の検査を行います。
 2SLOT検査になります。
実行画面例（SLOT1の場合）
※SLOT2も同様の画面となりますがCOMテストはSLOT1のみ
です。
NGの場合の表示説明
WCK
  NG:SLOT1WCKMYWCCOUNT=1023
SIO
  NG:[SO:12305670→SI:00000000]SI/SO1-0
COM
  NG:SLOT1COMM
  Rxlen=0
  Rx=0x01,0x00,0x00,0x00
FS
  NG:MSWCK
  NG:MSSYNC
  NG:FSMY
  NG:SYNC
  NG:64FS&128FS(ff)
  NG:256FS(ff)
  NG:MS256(ff)
ADDRESS
  NG:SLOT1ADDRBUS(A10..A1) XXXXXXXXXX
DATA
  NG:SLOT1DATABUS(D15..D0) XXXXXXXXXXXXXXXX
IRQ
  NG:SLOT1IRQ
/CON
  NG:SLOT1CON
SLOTの電源電圧の検査について
MY16-EX検査治具の各端子をテスターで測定してManualで判定
します。（EXのコネクタCN102から出せる様になっているのでそ
こにケーブルをつけて計測します。）
COMのテストはSLOT1のみとなります。
