Yamaha QL5 Service Manual

QL5/QL1
33
B. Disassembly Procedure of Control
Panel L Assembly
B-1. LCDC Circuit Board
(Time required: About 7 minutes)
B-1-1
Remove the side pad assembly L and R. (See Procedure 1)
B-1-2 Remove the control panel L assembly. (See procedure 2)
B-1-3 Remove the four (4) screws marked [310]. The LCDC
circuit board can then be removed. (Fig. 11)
B-2. LCD Assembly
(Time required: About 9 minutes)
B-2-1
Remove the side pad assembly L and R. (See Procedure 1)
B-2-2 Remove the control panel L assembly. (See procedure 2)
B-2-3 Remove the ten (10) screws marked [320]. The LCD
shield case can then be removed. (Fig. 11)
B-2-4 Remove the six (6) screws marked [190]. The LCD
assembly can then be removed. (Fig. 11)
* When installing the LCD assembly, be sure to apply
it to the metal part of the panel shown in fig. 11 and
then tighten the screw.
B. コンパネ LAss'y の分解
B-1. LCDC シート
（所要時間：約 7 分）
B-1-1 サイドパッド Ass'yL,R を外します。（1 項参照）
B-1-2 コンパネ LAss'y を外します。（2 項参照）
B-1-3 [310] のネジ 4 本を外して、LCDC シートを外し
ます。（図 11）
B-2. LCDAss'y
（所要時間：約 9 分）
B-2-1 サイドパッド Ass'yL,R を外します。（1 項参照）
B-2-2 コンパネ LAss'y を外します。（2 項参照）
B-2-3 [320] のネジ 10 本を外して、LCD シールドケー
スを外します。（図 11）
B-2-4 [190] のネジ 6 本を外して、LCD Ass'y を外しま
す。（図 11）
 ※ LCDAss'y を取り付ける際は、図 11 に示すパネルの
金具に当て付けてから、ネジを締めてください。

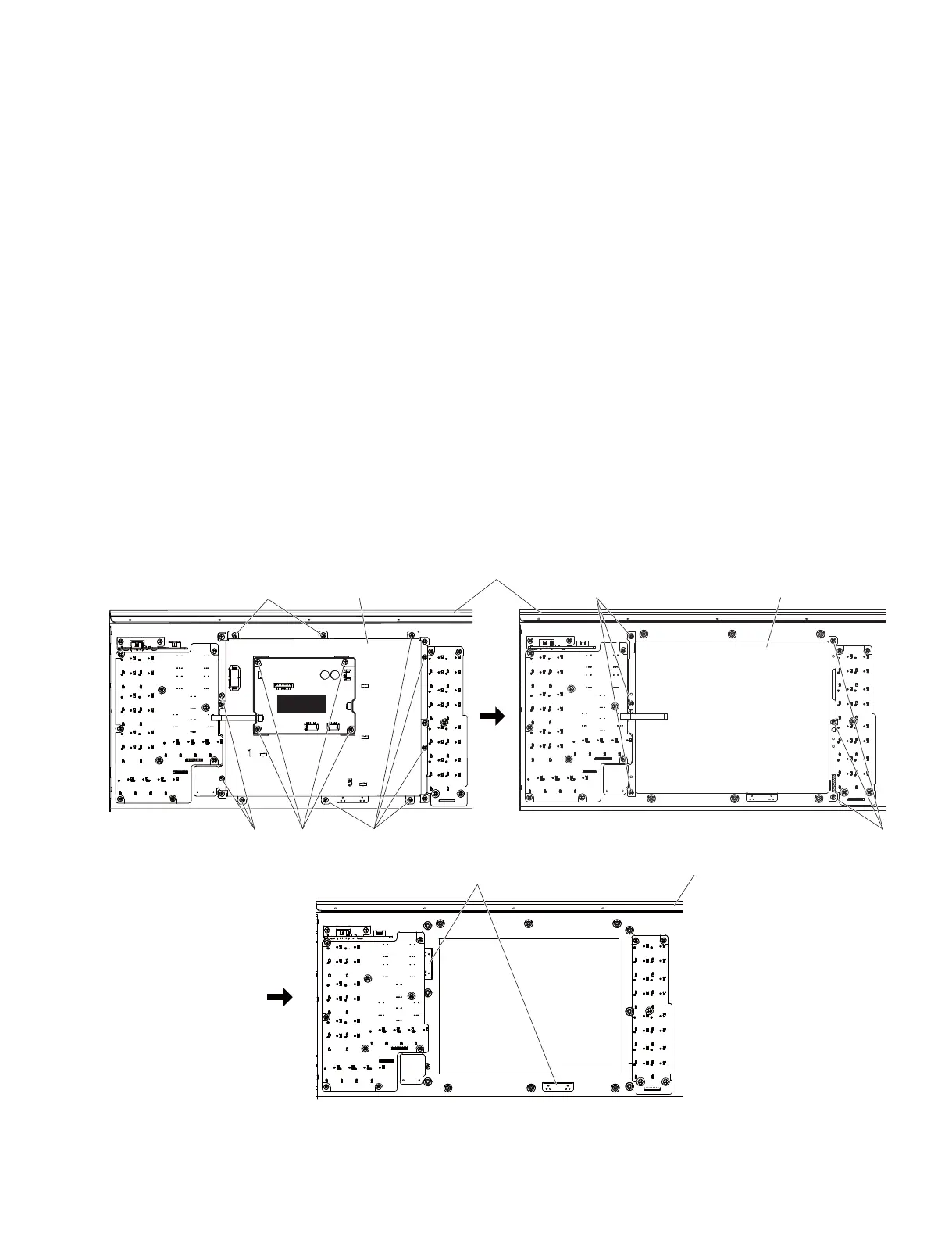

<Bottom view（底面）>
LCD SHIELD CASE
（LCD シールドケース）
LCD ASSEMBLY
（LCDAss'y）
CONTROL PANEL L ASSEMBLY
（コンパネ LAss'y）
[310]
[320]
[320]
[320]
[190]
CONTROL PANEL L ASSEMBLY
（コンパネ LAss'y）
LCDC
METAL PART
（金具）
[190]
Fig. 11
（図11）

Yamaha QL5 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Channels quantity	72 channels
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Phantom power	48 V
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	200 W
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	563 mm
Width	828 mm
Height	272 mm
Weight	21800 g
