Yamaha QL5 Service Manual

QL5/QL1
34
B-3. PNL シート
（所要時間：約 8 分）
B-3-1 サイドパッド Ass'yL,R を外します。（1 項参照）
B-3-2 コンパネ LAss'y を外します。（2 項参照）
B-3-3 [210] のネジ 5 本を外して、PNL シートを外しま
す。（図 12）
 ※ PNL シートには、下記のボタンがついています。
  （図 13）
  ・[20a]：ボタン（小）四角 16 個
B-3. PNL Circuit Board
(Time required: About 8 minutes)
B-3-1
Remove the side pad assembly L and R. (See Procedure 1)
B-3-2 Remove the control panel L assembly. (See procedure 2)
B-3-3 Remove the five (5) screws marked [210]. The PNL
circuit board can then be removed. (Fig. 12)
* The PNL circuit board contains the following
buttons. (Fig. 13)
· [20a]: Button S (Small) Square 16 pcs.
LCD SHIELD CASE
（LCD シールドケース）
CONTROL PANEL L ASSEMBLY
（コンパネ LAss'y）
[230]
PNR
USB
USB
[210]
PNL
[360B]
[430]
[450]
[460]
[480]
[470]
[440]
[360A]
ENC
<Top view
r64#$JSDVJU#PBSE（USBシート）
（上面）>
CONTROL PANEL L ASSEMBLY
（コンパネ LAss'y）
USB FIXED ANGLE
（USB固定金具）
PNL
ENC
USB
PNR
q
A
B
w
<#PUUPN view（底面）>

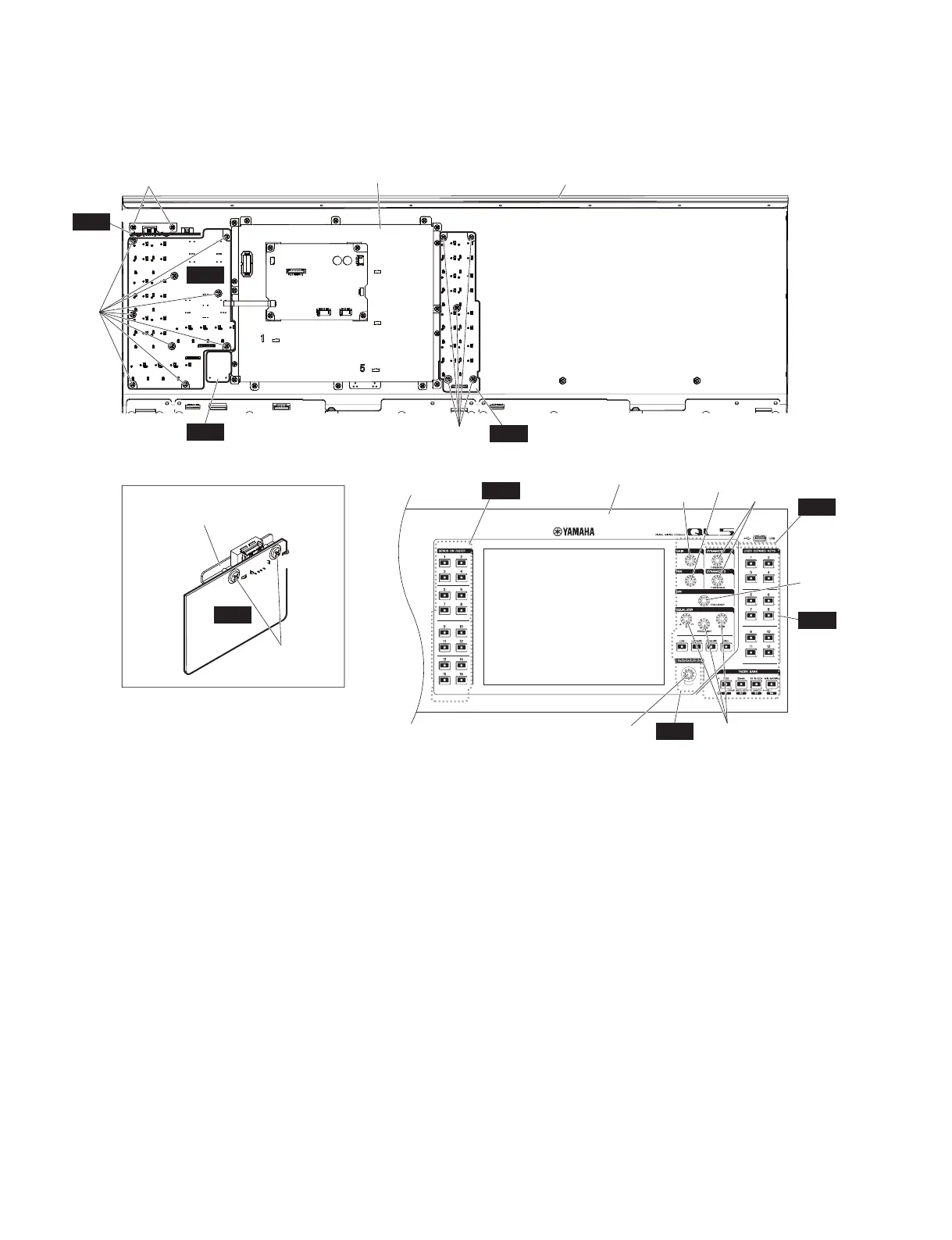

Fig. 12
（図12）
