Yamaha QL5 - Page 43

QL5/QL1
43

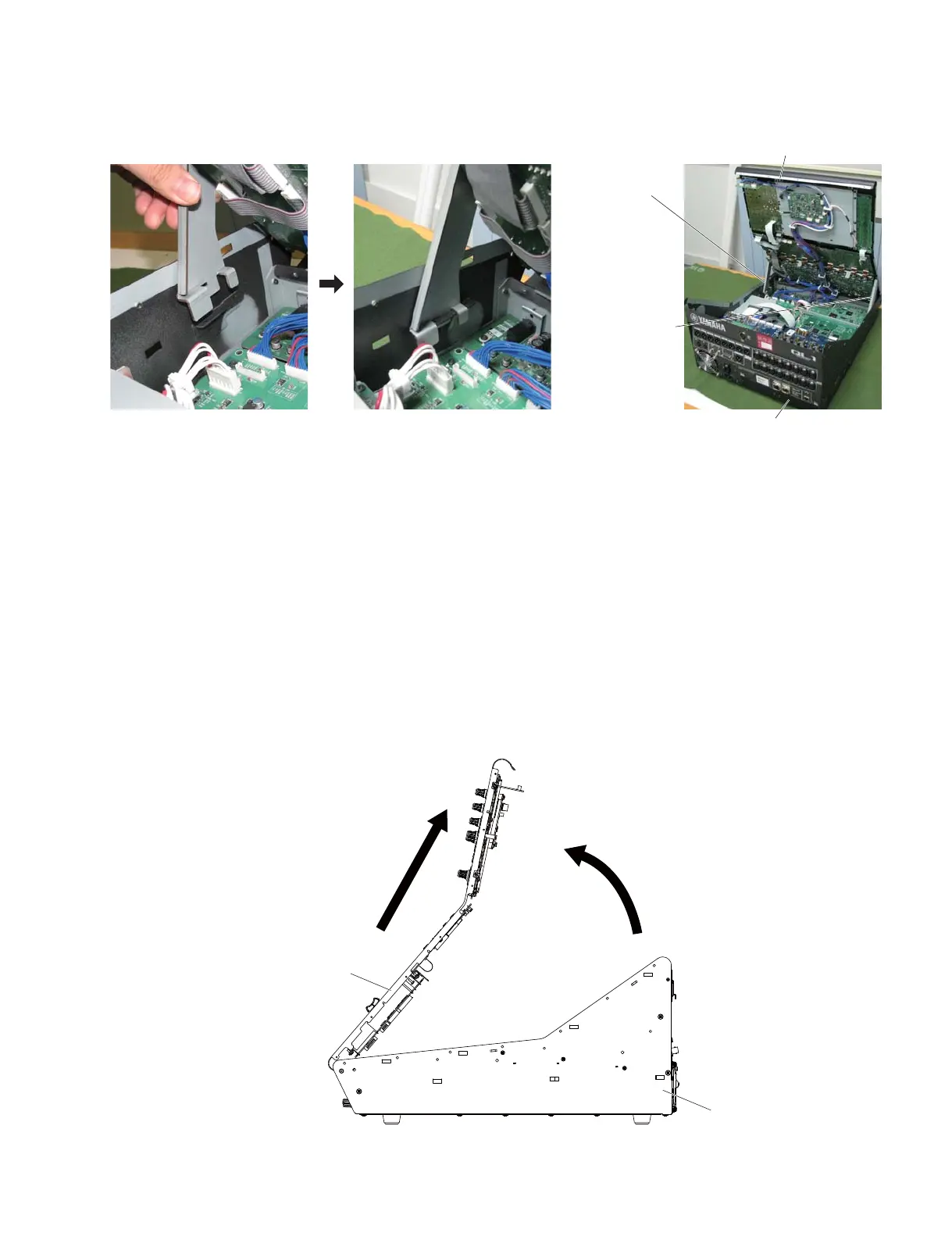

Photo 2
（写真2）
BOTTOM S ASSEMBLY
（ボトムSAssy）
CONTROL PANEL S ASSEMBLY
（コンパネSAssy）
SERVICE STAY R
（サービスステイ R）
SERVICE STAY L
（サービスステイ L）
• Installing the Service Stay L, R（サービスステイ L,R の取り付け方）
Fig. 3
（図3）
2. コンパネ SAss'y
（所要時間：約 6 分）
2-1 サイドパッド Ass'yL,R を外します。（1 項参照）
2-2 [120] のネジ 24 本と [130] のネジ 2 本を外します。
（図2）
2-3 コンパネ SAss'y をリア側から持ち上げ、サー
ビスステイ L,R で固定します。
 （写真 2）
 ※ コンパネ SAss'y を開く時は、束線やコネクタが破損
しないように、コンパネ SAss'y を開きすぎないよう
に注意してください。
2-4 コンパネ SAss'y を取り外す際は、図 3 で示す
矢印の方向へ外します。
2. Control Panel S Assembly
(Time required: About 6 minutes)
2-1 Remove the side pad assembly L and R. (See Procedure 1)
2-2 Remove the twenty four (24) screws marked [120]
and two (2) screws marked [130]. (Fig. 2)
2-3 Lift the control panel S assembly from the rear side
and fi xit with the service stays L and R. (Photo 2)
* When you open the control panel S Assembly,
connector or connector assembly to prevent
damage, to be careful not too open the control
panel S Assembly.
2-4 Remove the control panel S assembly in the direction
of the arrow in Fig. 3.
BOTTOM S ASSEMBLY
（ボトムSAssy）
<Right side view（右側面）>
q
w
CONTROL PANEL S ASSEMBLY
（コンパネSAssy）
