5 Español
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction 133
AVISO
Cuando la tensión de entrada es de 440 V o superior o la distancia de cableado es
superior a 100 m (328 ft), asegúrese de que la tensión de aislamiento del motor sea suficiente o utilice un motor-
inversor o un motor -vectorial con aislamiento reforzado. El bobinado del motor y el aislamiento pueden fallar.
Nota:
No conecte la tierra del circuito de control de CA a la cubierta del variador. Un cableado de tierra incorrecto puede
hacer que el circuito de control funcione incorrectamente.

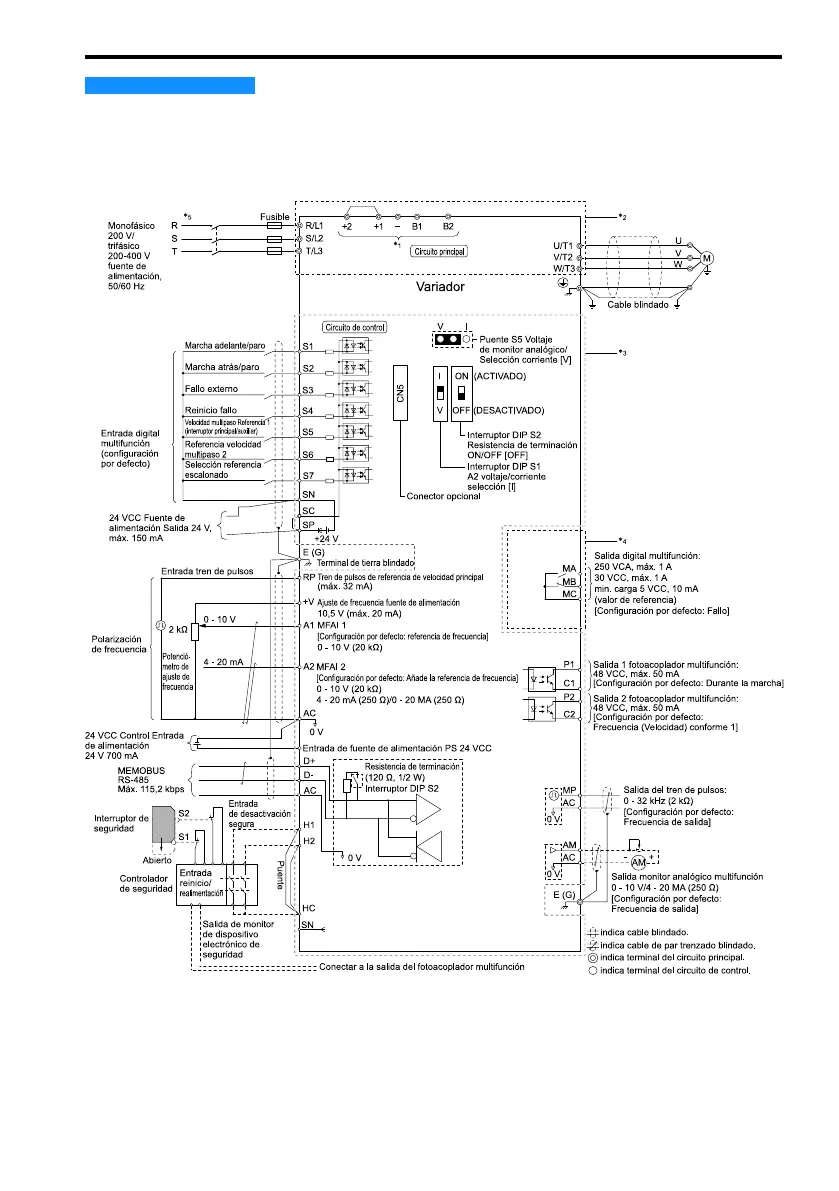

Figura 5.2 Diagrama de conexión estándar del variador
*1 Para variadores trifásicos de 200 V y 400 V, utilice los terminales -, +1, +2, B1 y B2 para
conectar las opciones al variador. Para variadores monofásicos de 200 V, utilice los
terminales -, +1, B1 y B2 para conectar las opciones al variador.
