9 Türkçe
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction 261
Tablo 9.7 Vida Şekillerini Belirlemek için İkonlar
İkon Vida Şekli
+/-
Yuvalı (-)
Altıgen başlı kapak (WAF: 5 mm)
■ EMC Direktifine Uygun Bir Sürücü Kurma
Sürücü tek bir birim olduğunda veya daha büyük bir cihaza kurulduğunda, 2xxxE, BxxxE ve
4xxxE sürücü modellerini EMC direktifine uygun kurun.
1. Sürücüyü topraklanmış bir metal plakaya kurun.
2. Sürücüyü ve motoru kablolayın.
3. EMC filtre anahtarını açın.
4. Sürücü tarafında ve motor tarafında kablo korumasını topraklayın.
A - Sürücü
B - Maksimum kablolama
uzunluğu
*1
C - Motor
D - Metal kanal
E - Topraklama teli

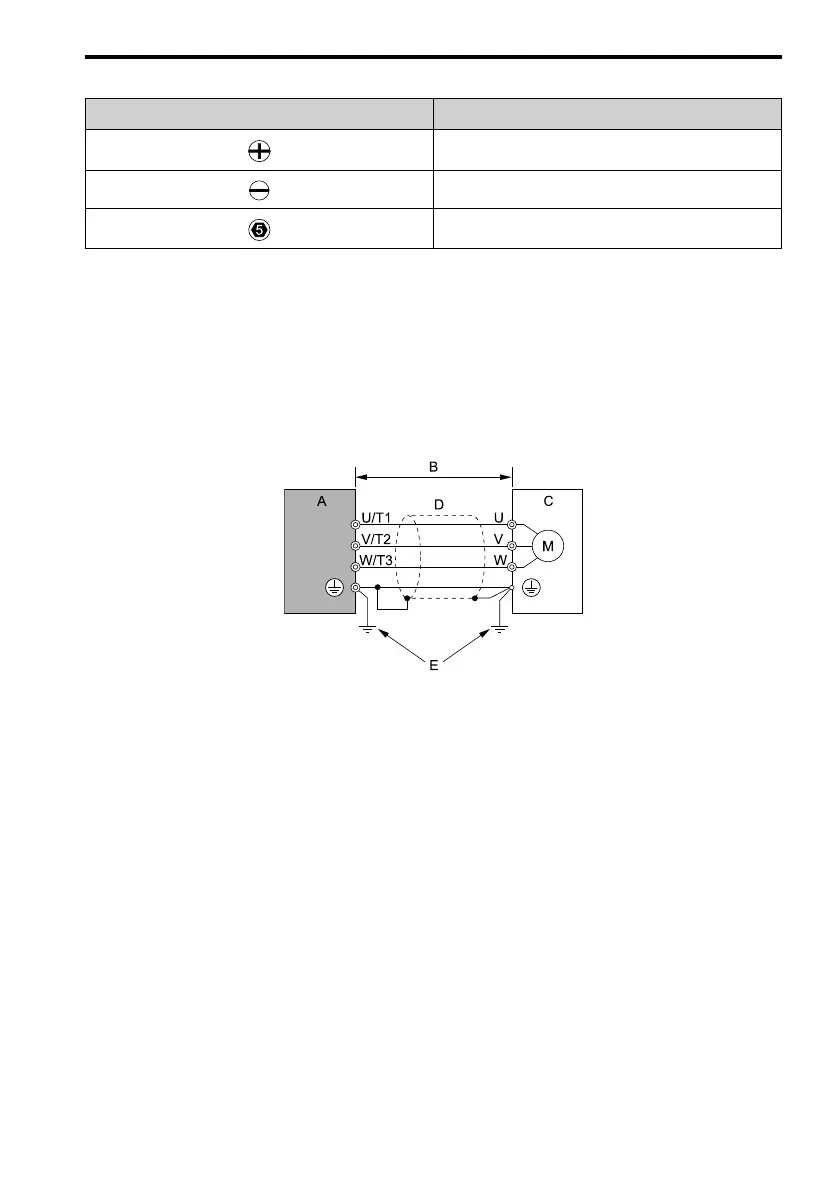

Şekil 9.6 Sürücüyü ve Motoru Kablolama
*1 Sürücü ve motor arasında maksimum kablolama uzunluğu: Kabloyu mümkün
olduğunca kısa tutun.
2xxxE, 4xxxE: 20 m (65,6 ft)
BxxxE: 10 m (32,8 ft)
5. Motor kablosunu metal plakaya topraklamak için bir kablo kelepçesi kullanın.
Not:
Koruyucu topraklama telinin teknik özelliklere veya yerel güvenlik standartlarına uyduğundan emin olun.
6. Harmonik bozunumu azaltmak için bir AC reaktörünü veya DC reaktörünü bağlayın.
Not:
2001 ila 2006, 4001 ila 4004 sürücü modellerinde IEC/EN 61000-3-2 ile uyumu sürdürmek için bir DC
reaktörü kurun.
