7 Polski
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction 201
OSTRZEŻENIE
Zagrożenie porażeniem prądem elektrycznym. Po przepaleniu
bezpiecznika przez falownik lub zadziałania wyłącznika różnicowo-prądowego (RCM/RCD) nie podłączać
natychmiast falownika do zasilania ani nie uruchamiać urządzeń peryferyjnych. Należy odczekać co najmniej
przez czas określony na etykiecie ostrzegawczej i upewnić się, że wszystkie wskaźniki są WYŁĄCZONE.
Następnie należy sprawdzić parametry znamionowe okablowania i wyposażenia zewnętrznego, aby ustalić
przyczynę problemu. Jeśli przyczyna problemu jest nieznana, przed podłączeniem zasilania do falownika i
uruchomieniem urządzeń peryferyjnych skontaktować się z firmą Yaskawa. Jeśli problem nie zostanie
wyeliminowany przed uruchomieniem falownika lub urządzeń peryferyjnych, może to spowodować poważne
obrażenia ciała lub śmierć.
■ Dyrektywa kompatybilności elektromagnetycznej
Użyj falownika z wbudowanymi filtrami EMC albo zainstaluj zewnętrzne filtry EMC po stronie
wejścia falownika, aby zapewnić zgodność z dyrektywą EMC.
Falowniki z wbudowanymi filtrami EMC (modele 2xxxE, BxxxE, 4xxxE) zostały przebadane
pod kątem zgodności z wymogami normy IEC/EN 61800-3:2004/A1:2012 spełniają wymagania
dyrektywy EMC.
■ Wybór przewodów
Wybierz odpowiednie przewody dla obwodu głównego.
Informacje na temat przekroju przewodów i momentów dokręcania, zgodnych ze standardami
europejskimi zamieszczono w Main Circuit Wire Gauges and Tightening Torques (for CE
Standards) na str. 283.
Informacje na temat przekroju przewodów i momentów dokręcania, zgodnych ze standardami
UL zamieszczono w Main Circuit Wire Gauges and Tightening Torques (for UL Standards) na
str. 296.

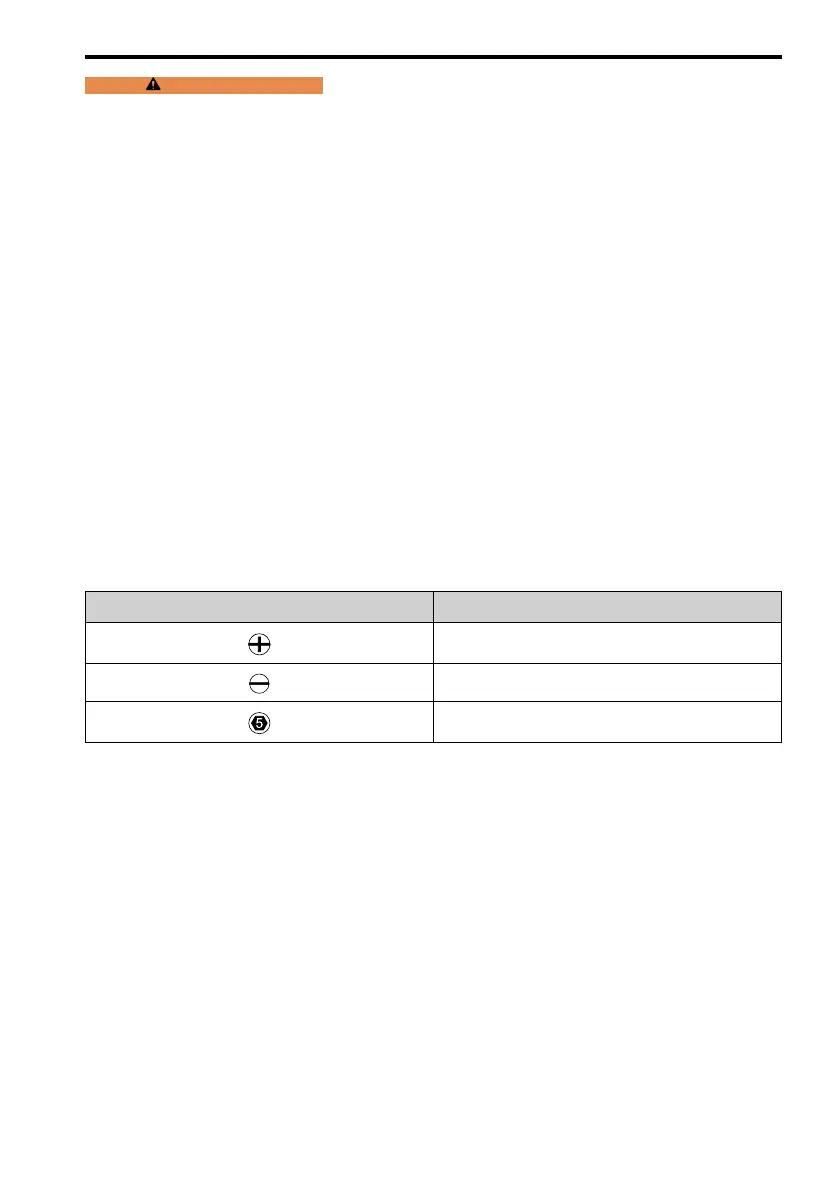

Tabela 7.7 Ikony do identyfikacji kształtów śrub
Ikona Kształt śruby
+/-
Z rowkiem (-)
Z gniazdem sześciokątnym (WAF: 5 mm)
■ Instalacja falownika zgodnie z dyrektywą kompatybilności
elektromagnetycznej
Jeśli falownik stanowi pojedynczą jednostkę albo jest zainstalowany w większym urządzeniu,
modele 2xxxE, BxxxE i 4xxxE instalować zgodnie z tą procedurą w celu zapewnienia
zgodności z dyrektywą kompatybilności elektromagnetycznej
1. Falownik instalować na uziemionej płycie metalowej.
2. Podłącz falownik i silnik.
3. Włącz przełącznik filtra EMC.
