Aderendhülsen
Verwenden Sie isolierte Aderendhülsen. Die empfohlenen Außenabmessungen und Modellnum-
mern der Aderendhülsen können Sie Tabelle 2.4 entnehmen.
Verwenden Sie das Crimpwerkzeug CRIMPFOX 6 von PHOENIX CONTACT.

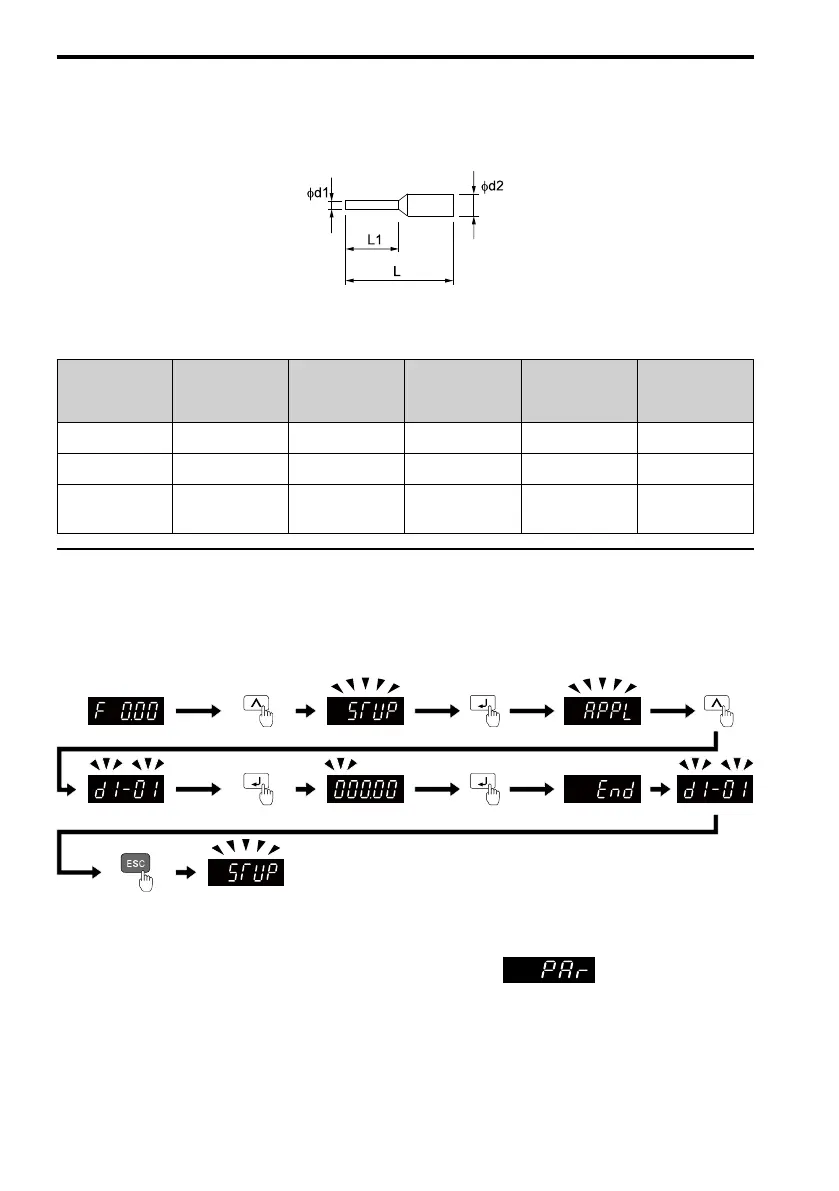

Abbildung 2.3 Externe Abmessungen von Aderendhülsen
Tabelle 2.4 Modelle und Größen von Aderendhülsen
Leiterquer-
schnitt
mm
2
(AWG)
Modell L (mm) L1 (mm) φd1 (mm) φd2 (mm)
0.25 (24) AI 0.25-8YE 12.5 8 0.8 2.0
0.34 (22) AI 0.34-8TQ 12.5 8 0.8 2.0
0.5 (20)
AI 0.5-8WH,
AI 0.5-8OG
14 8 1.1 2.5
◆ Inbetriebnahme des Frequenzumrichters
■ Einrichten des Frequenzumrichters mit Standard-Setup
Die FU-Parameter sind in Buchstabengruppen von A bis U gruppiert. Der Setup-Modus [STUP]
enthält nur die am häufigsten verwendeten Parameter, um die Einrichtung des Frequenzumrich-
ters zu vereinfachen.
Abbildung 2.4 Parameter beim Standard-Setup
Tabelle 2.5 enthält die Parameter beim Standard-Setup. Um auf Parameter zuzugreifen, die nicht
im Setup-Modus angezeigt werden, verwenden Sie das Menü .
