YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction 79
Embouts à sertir
Attachez un manchon isolant sur le fil lorsque vous utilisez des embouts à sertir. Reportez-vous
au Tableau 3.4 pour les dimensions extérieures recommandées et les numéros de modèle des
embouts à sertir.
Utilisez l’outil de sertissage CRIMPFOX 6 de PHOENIX CONTACT.

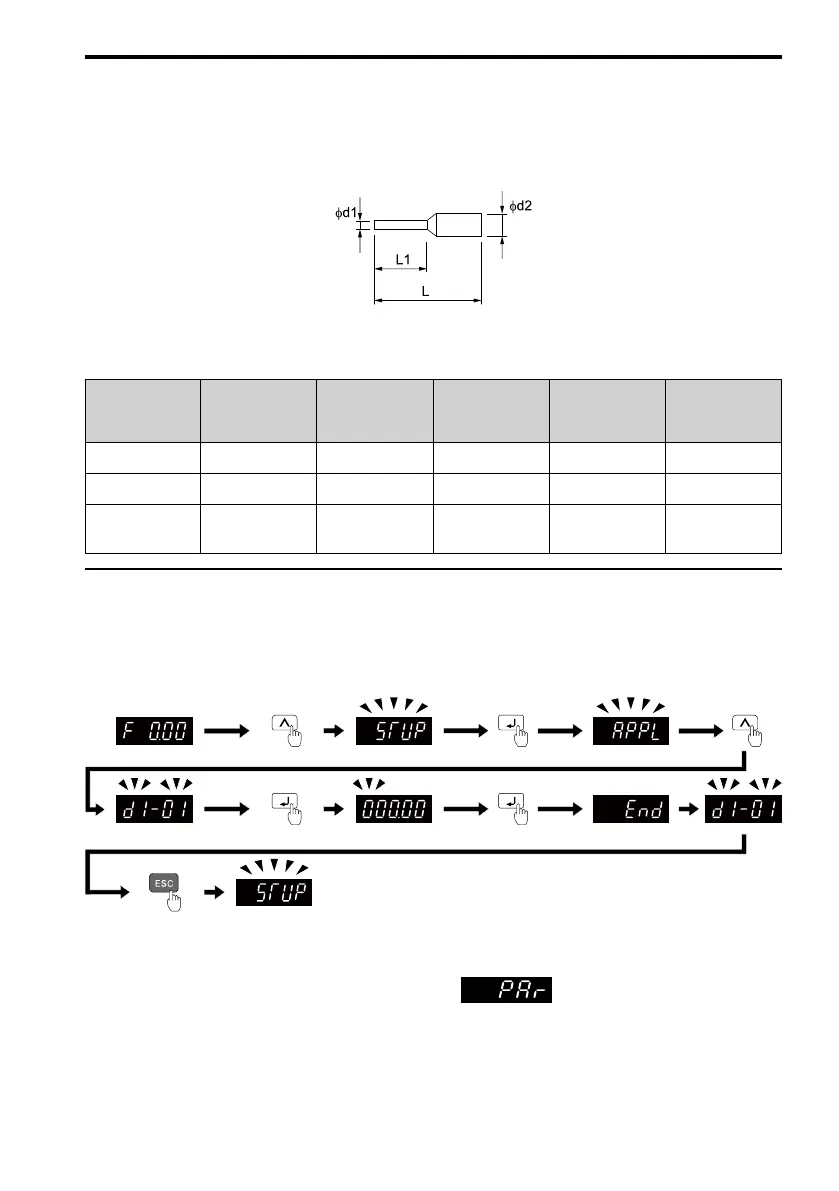

Figure 3.3 Dimensions extérieures des embouts à sertir
Tableau 3.4 Dimensions et modèles des embouts à sertir
Épaisseur des
fils
mm
2
(AWG)
Modèle L (mm) L1 (mm) φd1 (mm) φd2 (mm)
0.25 (24) AI 0.25-8YE 12.5 8 0.8 2.0
0.34 (22) AI 0.34-8TQ 12.5 8 0.8 2.0
0.5 (20)
AI 0.5-8WH,
AI 0.5-8OG
14 8 1.1 2.5
◆ Démarrage du variateur de vitesse
■ Configurer le variateur au mode de configuration à usage général
Les paramètres de variateur sont des groupes de lettres de A à U. le mode de configuration
[STUP] contient uniquement les paramètres les plus fréquemment utilisés pour vous aider à
configurer plus facilement le variateur.
Figure 3.4 Paramètres en mode de configuration à usage général
Tableau 3.5 affiche les paramètres disponibles dans le mode de configuration. Pour accéder aux
paramètres non affichés dans le mode de, utilisez le [PAr].
