8 Русский
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction 237
Примечание:
EDM = мониторинг внешних устройств
PFD = вероятность отказа по запросу
PFD = вероятность опасного отказа в час
■ Цепь защитного отключения
Цепь защитного отключения имеет два изолированных канала (контакты H1 и H2), кото-
рые отключают выходы транзисторов. Этот вход может использовать внутренний источ-
ники питания привода.
Установите для функции EDM один из выводов MFDO [H2-xx = 21 или 121], чтобы контр-
олировать состояние функции защитного отключения. Она называется “функцией выхода
монитора защитного отключения”.

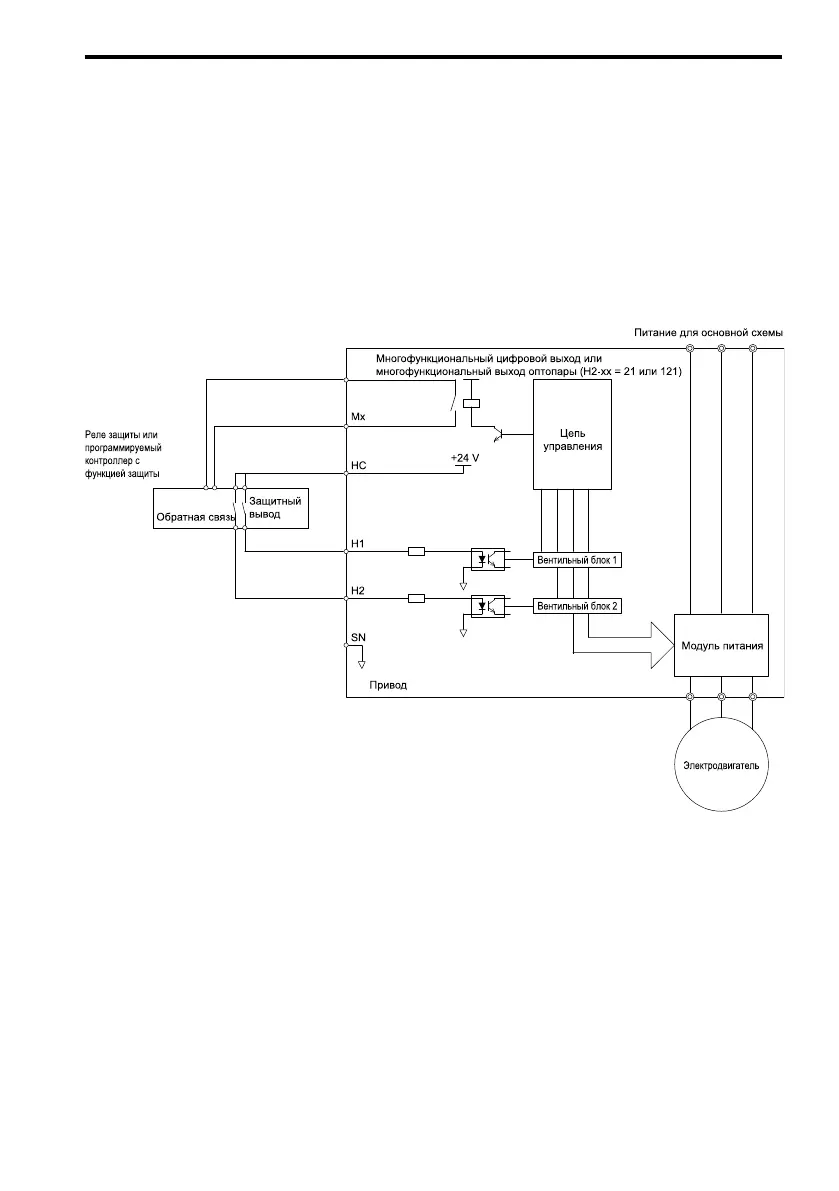

Рисунок 8.9 Пример схемы для функции безопасного отключения
■ Включение и отключение выходного напряжения привода (“Безопасное
отключение крутящего момента”)
Пример работы привода при изменении его состояния с "Безопасное отключение крутя-
щего момента" на обычный режим работы см. в Рисунок 8.10.
