8 Русский
216 YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction

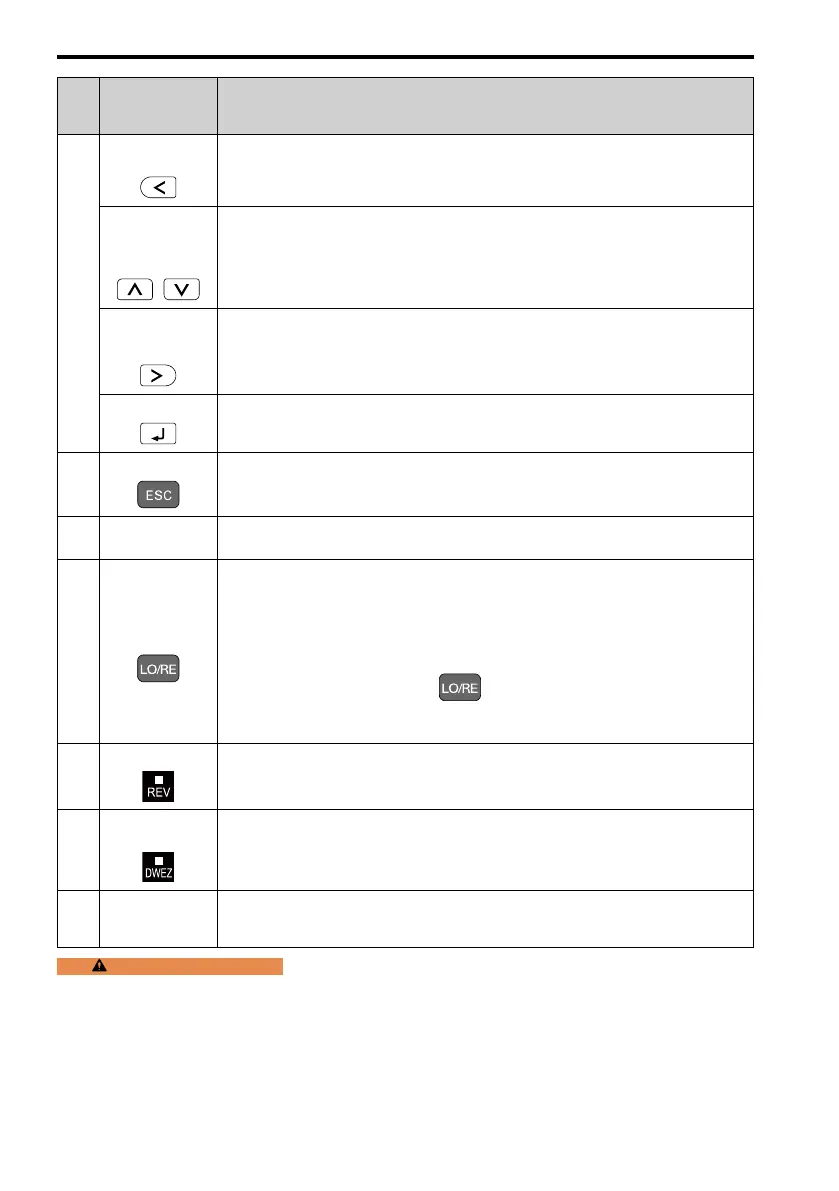

Си-
мво-
л
Название Функция
H
Клавиша со
стрелкой влево
Перемещает курсор влево.
Клавиша со
стрелкой вверх/
клавиша со стрел-
кой вниз
/
• Перемещает на другой экран.
• Позволяет выбирать номера параметров, пошагово увеличивать и уменьшать их
значения.
Клавиша со
стрелкой вправо
(RESET)
• Перемещает курсор вправо.
• Позволяет перезапустить привод, чтобы удалить отказ.
Клавиша ENTER • Обеспечивает ввод значений и параметров.
• Позволяет выбирать режимы, параметры и задавать значения.
I
Клавиша ХОД • Возвращает на предыдущий экран.
• Нажмите и удерживайте для возврата на экран задания частоты (первоначальный
экран).
J
Светодиодный
дисплей
Отображает параметры, ошибки и другие данные.
K
Клавиша выбора
LO/RE
Позволяет выбрать, как будет подаваться команда «Ход» и задаваться частота: с пульта
управления («Локально») или из внешнего источника («Удаленно»).
Примечание:
• Клавиша выбора LOCAL/REMOTE остается постоянно включенной после оста-
новки привода в режиме привода. Если приложение не должно переключаться из
режима УДАЛЕННО в режим ЛОКАЛЬНО, поскольку это отрицательно скажется
на производительности системы, установите o2-01 = 0 [Работа клавиши LO/RE =
отключено], чтобы отключить .
• Привод не переключается между режимами «Локально» и «Удаленно», если полу-
чает команду «Ход» от внешнего источника.
L
Индикатор REV Горит: привод получил команду "Обратный ход".
M
Индикатор
DWEZ
Горит: привод находится в режиме DriveWorksEZ.
N Разъем RJ-45
Используется для подключения к приводу. Удлинительный кабель UTP CAT5e с 8-кон-
тактным разъемом RJ-45 используется для установки клавиатуры в разных местах с
приводом.
ПРЕДУПРЕЖДЕНИЕ
Опасность внезапного движения. Если изменить источник управле-
ния, когда b1-07 = 1 [Команда "Ход" ЛОКАЛЬНО/УДАЛЕННО = Принимать сущ. команду ХОД], привод
может внезапно начать движение. Прежде чем изменять источник управления, необходимо удалить из
зоны привода, двигателя и другого подключенного оборудования всех людей и все предметы. Внезапное
начало движения может привести к серьезной травме или смерти.
