8 Русский
220 YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction

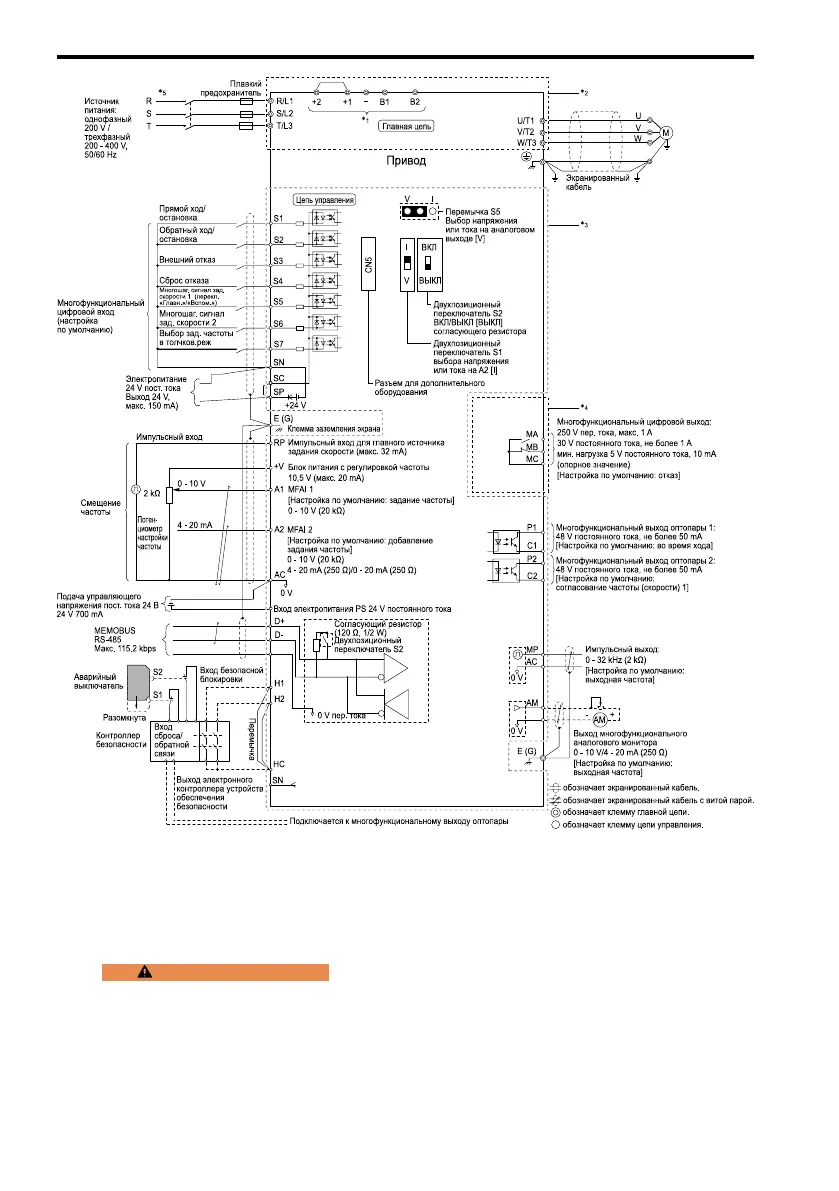

Рисунок 8.2 Стандартная схема подключений привода
*1 Для трехфазных приводов класса 200 В и 400 В используйте клеммы -, +1, +2, B1 и
B2 для подключения к приводу дополнительного оборудования. Для однофазных
приводов класса 200 В используйте клеммы -, +1, B1 и B2 для подключения к при-
воду дополнительного оборудования.
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара. Выполняйте подключение только к
устройствам или цепям, рекомендованным производителям, к клеммам привода B1, B2, -, +1, +2
и +3. Не следует подсоединять электропитание переменного тока к этим клеммам. Кроме
того, неправильный монтаж проводов может привести к повреждению привода, серьезным
травмам или смерти в результате пожара.
*2 Для защиты цепи главная цепь отделена от поверхности корпуса, который может
соприкасаться с главной цепью.
