Zeizz Primo Star - Montar y Desmontar el Espejo

Primo Star / Primo Star iLED Puesta en servicio y manejo Carl Zeiss
M60-2-0011 v 08/2008 33
Es
p
añol
3.5.5 Montar y desmontar el espejo
El espejo sirve para iluminar el objeto en el caso de
que no se dispone de una toma de corriente.
Se puede usarlo solamente en combinación con el
microscopio Primo Star, Fixed-Koehler. Para ello
hay que desmontar el condensador y el encaje
portacondensador.
Montar el espejo:
• Desenroscar el anillo de cubierta (
Figura 30/6)
del diafragma de campo luminoso (
Figura 30/5).
• Desenroscar el tornillo de tope (
Figura 30/8) y
llevar el portacondensador totalmente hacia
abajo mediante el botón moleteado para el
ajuste vertical.
• Aflojar el tornillo de apriete (
Figura 30/2) del
condensador y los tornillos de ajuste (
Figura
30/3) del portacondensador (
Figura 30/4)
mediante la llave Allen hasta tal punto que se
podrá sacar el condensador (
Figura 30/7) hacia
adelante. Sacar el condensador (
Figura 30/7).
• Desenroscar el tornillo de apriete (
Figura 30/2 o
sea
Figura 31/1) del encaje portacondensador
(
Figura 30/1 o sea Figura 31/3).
• Presionar el encaje portacondensador contra el
resorte hacia atrás y sacarlo oblicuamente hacia
arriba del portacondensador (
Figura 30/4).
• Insertar el espejo (
Figura 31/5) desde arriba en
el orificio de montaje del diafragma de campo
luminoso (
Figura 31/2), pasándolo por la aber-
tura del portacondensador. Prestar atención a
que el espejo se coloque en posición horizontal.
• Ajustar el espejo (girando e inclinándolo) de tal
manera que la luz diurna sea reflejada
uniformemente en la marcha de los rayos.
Desmontar el espejo:
Desmontar el espejo en sucesión inversa.

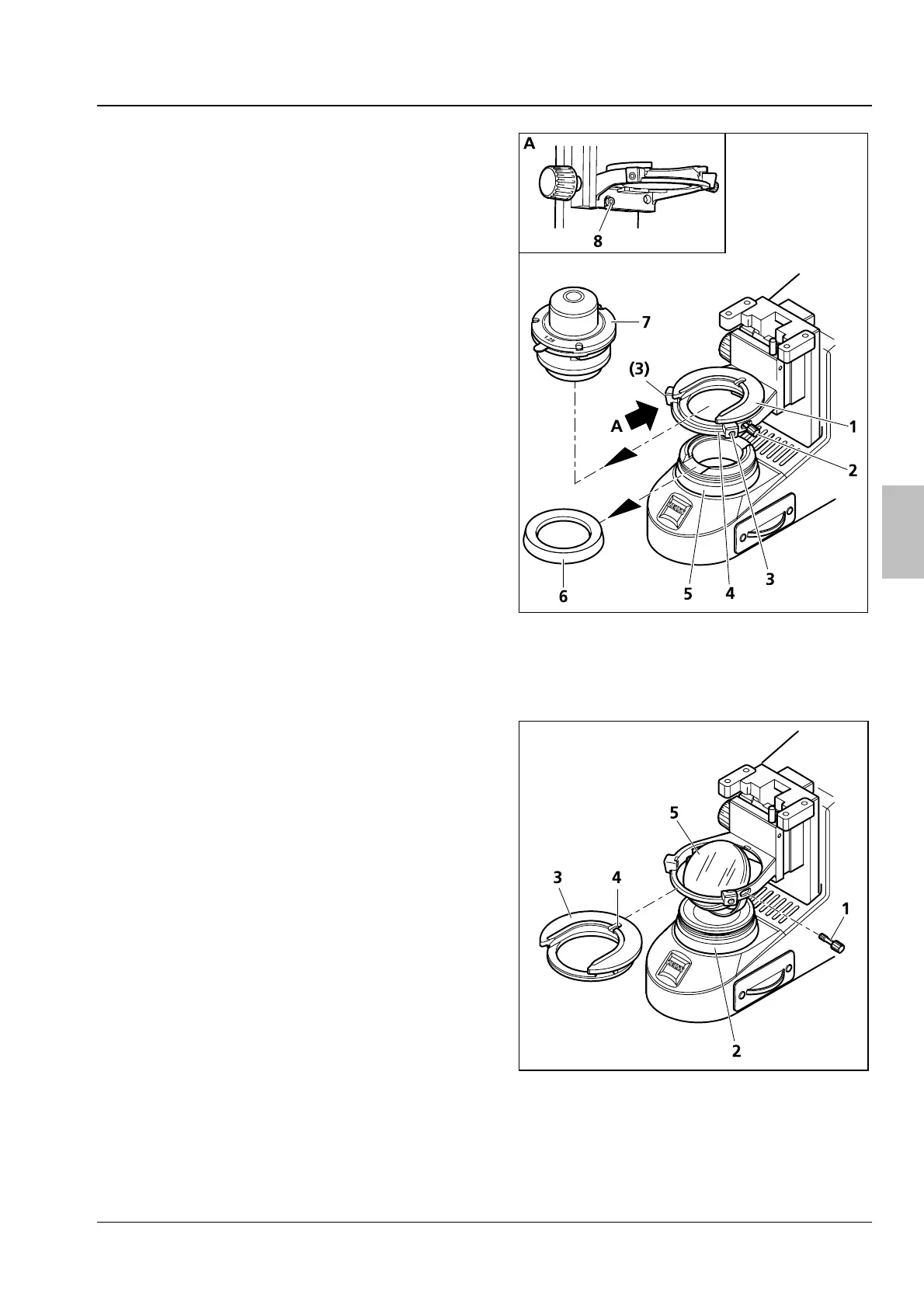

Figura 30 Desmontar y montar el
condensador
Figura 31 Montar y desmontar el espejo
