Primo Star / Primo Star iLED Pflege und Störungsbeseitigung Carl Zeiss
M60-2-0011 v 08/2008 37
Deutsch
Problem Ursache Störungsbeseitigung
Durchlichtbeleuchtung am
Primo Star iLED lässt sich nicht
einschalten
Umschalter Durchlicht / Auflicht steht
in Position Auflicht (Fluorescence)
Umschalter Durchlicht / Auflicht in
Position Durchlicht (Brightfield) stellen
Umschalter Durchlicht / Auflicht steht
in Position Durchlicht (Brightfield)
Umschalter Durchlicht / Auflicht in
Position Auflicht (Fluorescence) stellen
Auflichtbeleuchtung am
Primo Star iLED lässt sich nicht
einschalten
Auflichtbeleuchtung nicht genau
genug zum Stativ ausgerichtet
oder verschoben, dadurch Strom-
versorgung durch Interlockschaltung
unterbrochen
Auflichtbeleuchtung genau zum Stativ
ausrichten und Klemmschraube gut
festziehen
4.3 Wechsel des LED-Moduls in der Auflichbeleuchtung Fluoreszenz
ACHTUNG
Der Wechsel des LED-Moduls in der Auflichtbeleuchtung Fluoreszenz darf nur von einem
autorisierten Servicetechniker vorgenommen werden.
Das Mikroskop Primo Star iLED mit Auflichtbeleuchtung Fluoreszenz ist mit einer
Interlockfunktion ausgestattet, die die eingebaute LED der Auflichtbeleuchtung ausschaltet,
sobald die Auflichtbeleuchtung zum Stativ verdreht bzw. abgenommen wird oder der Deckel
der Auflichtbeleuchtung entfernt wird.
• Auflichtbeleuchtung von Netz trennen.
• Tubus abnehmen (siehe auch Abschnitt
3.5.1).
Dazu Rändelschraube lösen, Tubus um ca. 90°
gegen den Uhrzeigersinn drehen und aus der
Ringschwalbe heben.
• Die drei Befestigungsschrauben (
Bild 33/1) des
Deckels der Auflichtbeleuchtung lösen (2,5 mm
Inbusschlüssel).
• Steckverbindung des Anschlusskabels (
Bild 34/3)
des LED Moduls auf der Platine lösen. Dazu
Sicherungshaken zum Entriegeln gegen den
Stecker drücken, dann den Stecker heraus-
ziehen.
• Die zwei Befestigungsschrauben des LED-Halters
(
Bild 34/1) ganz herausschrauben. Halter
(
Bild 34/2) und Schrauben entfernen.
• LED-Modul (
Bild 34/4) herausnehmen.
• Neues LED-Modul einlegen. Beim Einsetzen des
LED-Moduls muss aus Platzgründen die
abgeflachte Seite des Moduls in Richtung
Platine zeigen.

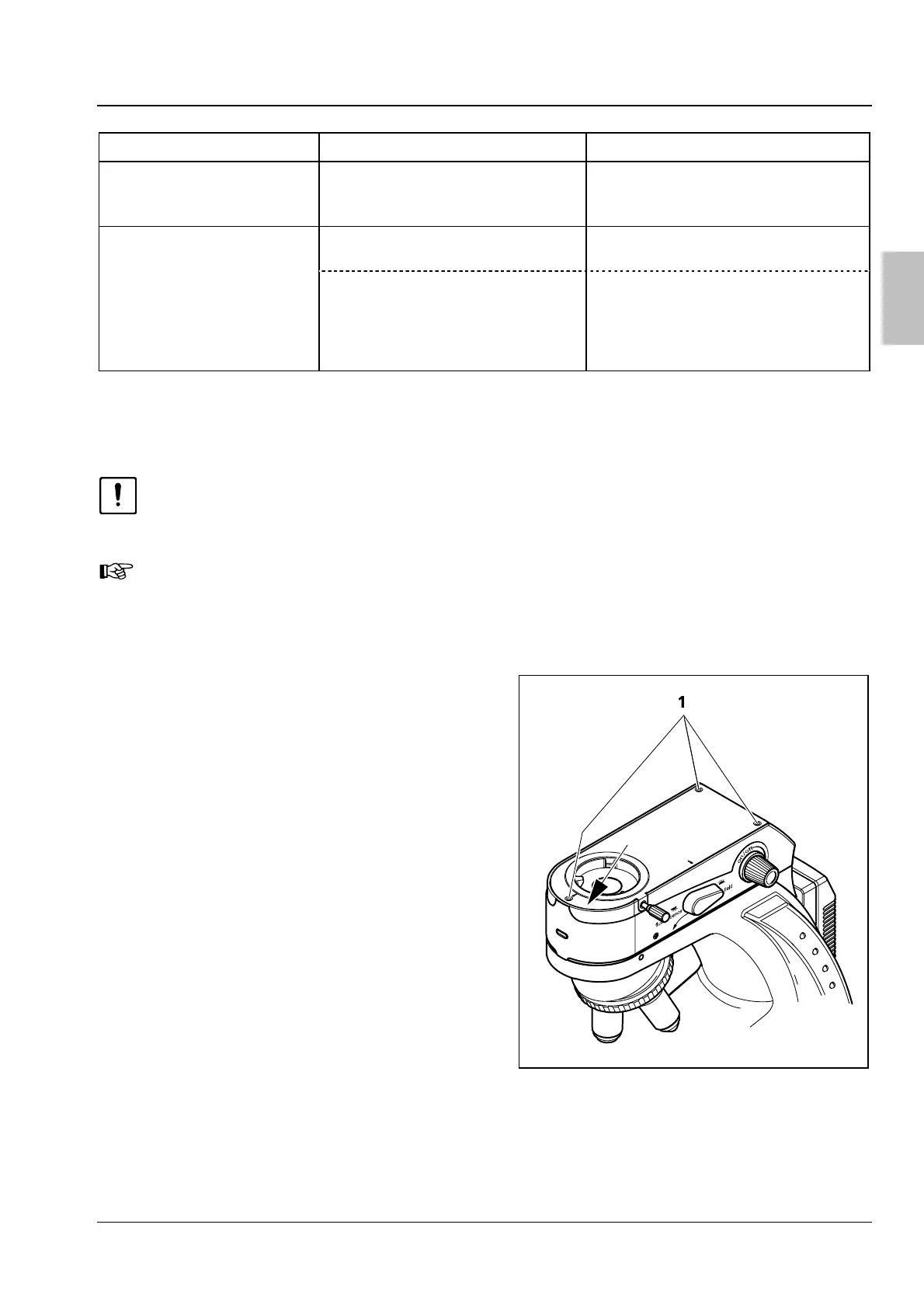

Bild 33 Deckel Auflichtbeleuchtung
