Primo Star / Primo Star iLED 启动与操作 Carl Zeiss
M60-2-0011 v 08/2008 33
中文
3.5.5 装卸反光镜
在没有电源接线情况下，可用反光镜作为样品的
照明。
反光镜只能与 Primo Star 固定柯拉照明型显微镜一
起使用。为此必须卸下聚光器及聚光器托架嵌
件。
安装反光镜：
• 把盖罩(图 30/6)从视场光栏(图 30/5)上旋拧下
来。
• 松开聚光器的固定螺钉（图 30/8），并通过高
度调节滚花螺丝，使聚光镜托架下降至最低位
置。
• 用内六角扳手松开聚光镜的固定螺钉（图
30/2） 与聚光器托架（图 30/4）的调节螺丝
（图 30/3），致使聚光器（图 30/7）可被向前
抽出。然后取出聚光器（图 30/7）。
• 把固定螺丝 (图 30/2 或图 31/1) 从聚光镜托架
嵌件 (图 30/1 或图 31/3) 拧出来。
• 将聚光镜托架嵌件向后抵顶弹簧，并斜向上从
聚光镜托架中（图 30/4） 取出。
• 把反方光镜 (
图 31/5) 从上通过聚光镜托架口插
入到视场光栏的保护套内缘孔 (图 31/2)。注意
反光镜要水平放置。
• 通过转动和倾斜调整反光镜，使得日光均匀反
射到光路中。
拆卸反光镜:
按与安装程序相反的顺序拆卸反光镜。

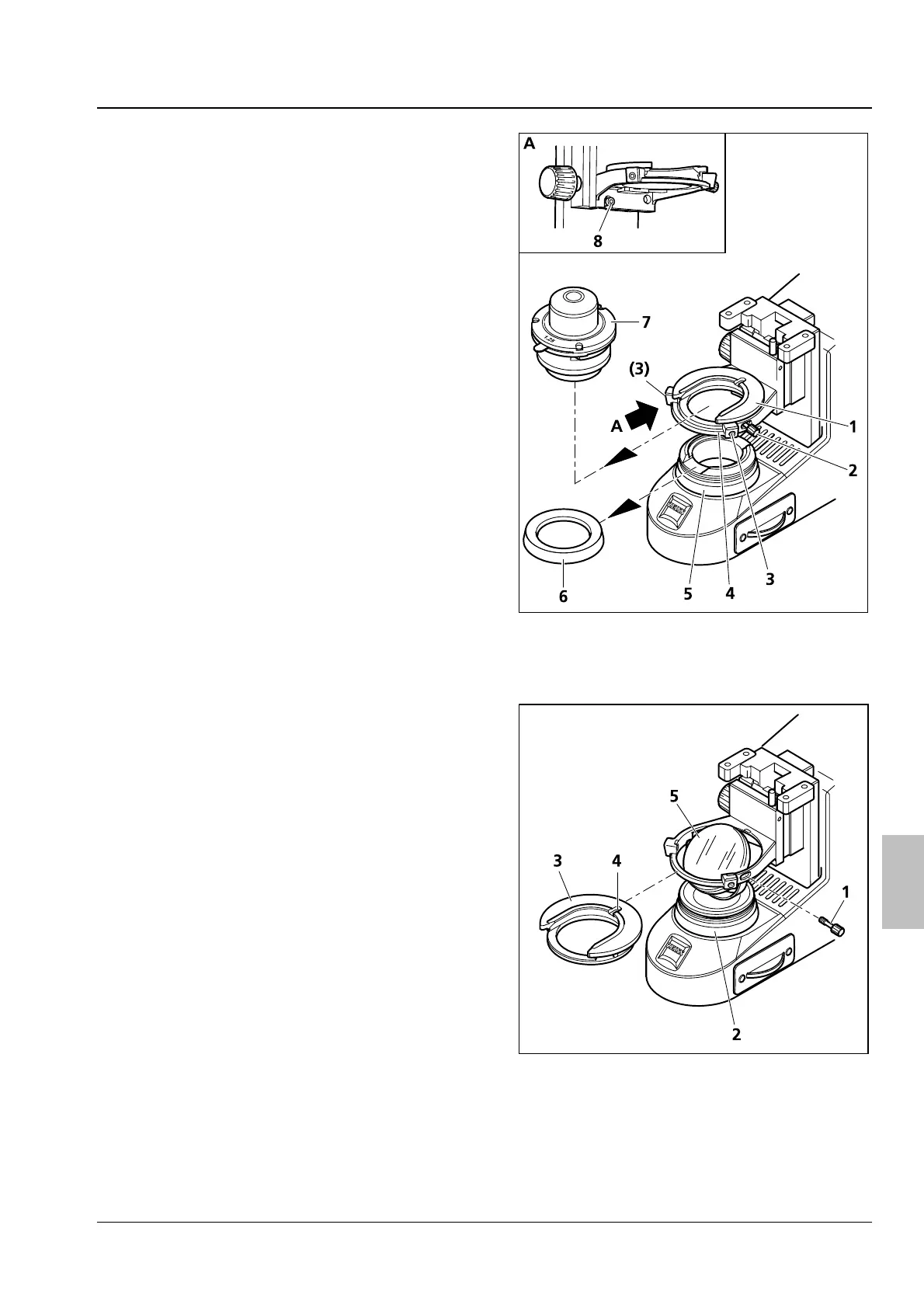

图 30 拆卸和安装聚光器
图 31 装卸反光镜
